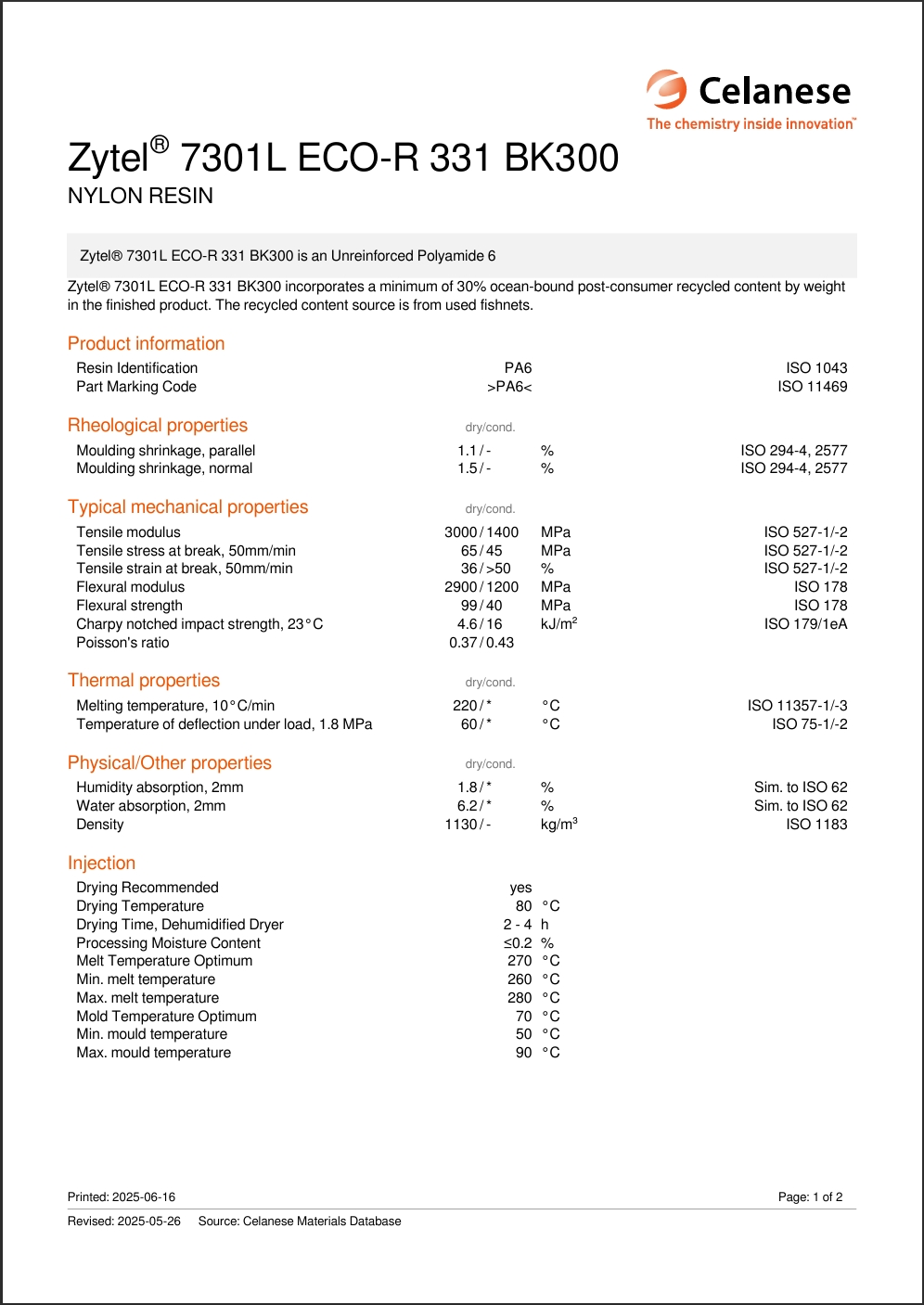

Zytel® 7301L ECO-R 331 BK300
聚酰胺6（尼龙6）PA6
美国塞拉尼斯-Celanese Corporation
产品说明:
Unreinforced Polyamide 6
材料特性：可持续性回收
加工方法：粒子注射成型
供货地区：北美洲，非洲和中东，拉丁美洲，欧洲，亚太地区
中国代理：苏州希普能工程塑料
Zytel® 7301L ECO-R 331 BK300塞拉尼斯PA6中文加工参数表
| 物理性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 密度 | 1.13 | -- | g/cm³ | ISO 1183 |
| 收缩率 | ISO 294-4 | |||
| 垂直 | 1.5 | -- | % | |
| 流动 | 1.1 | -- | % | |
| 吸水率 | ISO 62 | |||
| 饱和,23℃,2.00mm | 6.2 | -- | % | |
| 平衡,23℃,2.00mm,50% RH | 1.8 | -- | % | |
| 机械性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 拉伸模量 | 3000 | 1400 | MPa | ISO 527-1 |
| 拉伸应力(断裂) | 65.0 | 45.0 | MPa | ISO 527-2/50 |
| 拉伸应变(断裂) | 36 | > 50 | % | ISO 527-2/50 |
| 弯曲模量 | 2900 | 1200 | MPa | ISO 178 |
| 弯曲应力 | 99.0 | 40.0 | MPa | ISO 178 |
| 泊松比 | 0.37 | 0.43 | ||
| 冲击性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 简支梁缺口冲击强度(23℃) | 4.6 | 16 | kJ/m² | ISO 179/1eA |
| 热性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 载荷下热变形温度(1.8 MPa,未退火) | 60.0 | -- | ℃ | ISO 75-2/A |
| 熔融温度1 | 220 | -- | ℃ | ISO 11357-3 |
| 注射 | 干燥 | 单位制 | ||
| 干燥温度 | 80 | ℃ | ||
| 干燥时间-热风干燥机 | 2.0到4.0 | hr | ||
| 建议的最大水分含量 | < 0.20 | % | ||
| 加工（熔体）温度 | 260到280 | ℃ | ||
| Melt Temperature,Optimum | 270 | ℃ | ||
| 模具温度 | 50到90 | ℃ | ||
| Mold Temperature,Optimum | 70 | ℃ | ||
| Drying Recommended | yes | |||
| 备注 110℃/min |
||||
