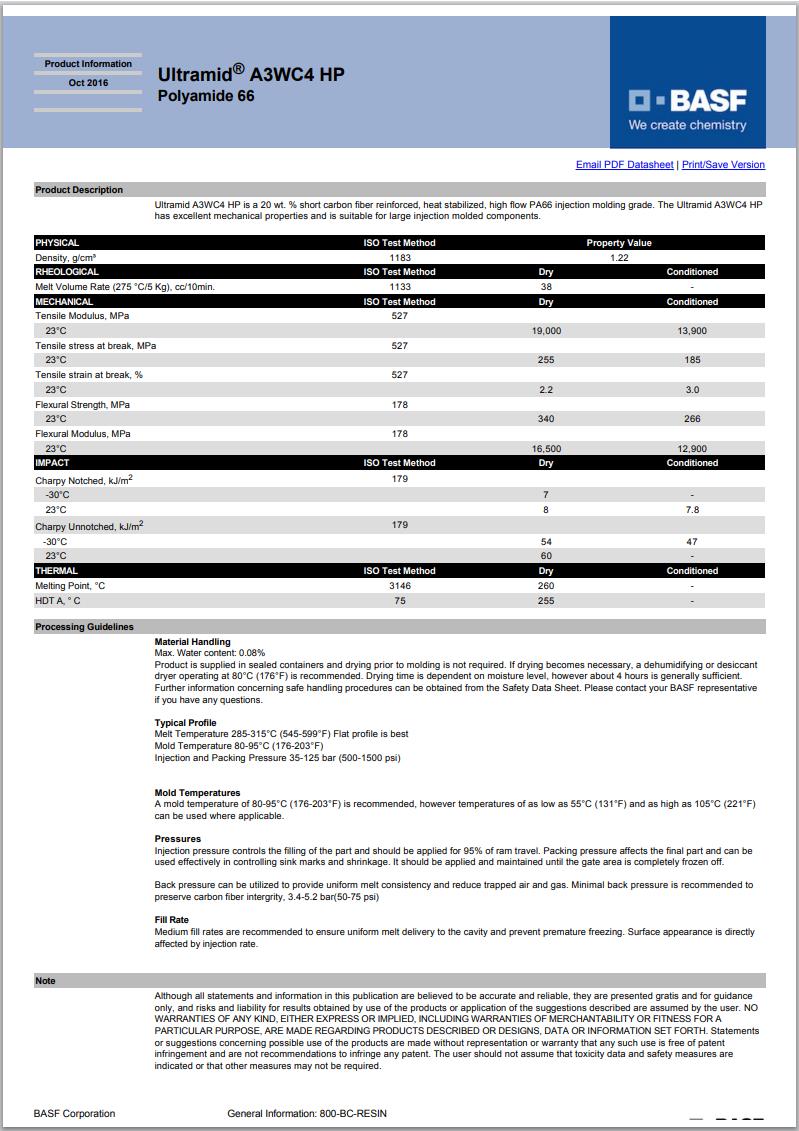

Ultramid® A3WC4 HP
聚酰胺 66 （尼龙66）PA66
德国巴斯夫-BASF Corporation
产品说明:
Ultramid A3WC4 HP is a 20 wt. % short carbon fiber reinforced, heat stabilized, high flow PA66 injection molding grade. The Ultramid A3WC4 HP has excellent mechanical properties and is suitable for large injection molded components.
增强材料：碳纤维20%增强
含添加剂：热稳定剂
材料特性：高流动、热稳定、耐油
加工方法：粒子注射成型
供货地区：北美洲
中国代理：苏州希普能工程塑料
Ultramid® A3WC4 HP 加工参数表
| 物理性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 密度 | 1.22 | -- | g/cm³ | ISO 1183 |
| 熔融体积流量（MVR）(275℃/5.0 kg) | 38 | -- | cm³/10min | ISO 1133 |
| 机械性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 拉伸模量(23℃) | 19000 | 13900 | MPa | ISO 527-1 |
| 拉伸应力(断裂,23℃) | 255 | 185 | MPa | ISO 527-2 |
| 拉伸应变(断裂,23℃) | 2.2 | 3.0 | % | ISO 527-2 |
| 弯曲模量(23℃) | 16500 | 12900 | MPa | ISO 178 |
| 弯曲应力(23℃) | 340 | 266 | MPa | ISO 178 |
| 冲击性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 简支梁缺口冲击强度 | ISO 179 | |||
| -30℃ | 7.0 | -- | kJ/m² | |
| 23℃ | 8.0 | 7.8 | kJ/m² | |
| 简支梁无缺口冲击强度 | ISO 179 | |||
| -30℃ | 54 | 47 | kJ/m² | |
| 23℃ | 60 | -- | kJ/m² | |
| 热性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 载荷下热变形温度(1.8 MPa,未退火) | 255 | -- | ℃ | ISO 75-2/A |
| 溶融温度（DSC） | 260 | -- | ℃ | ISO 3146 |
| 注射 | 干燥 | 单位制 | ||
| 干燥温度 | 80 | ℃ | ||
| 干燥时间 | 4.0 | hr | ||
| 建议的最大水分含量 | 0.08 | % | ||
| 加工（熔体）温度 | 285 到 315 | ℃ | ||
| 模具温度 | 80 到 95 | ℃ | ||
| 注塑压力 | 3.50 到 12.5 | MPa | ||
| 注射速度 | 中等 | |||
| 背压 | 0.340 到 0.520 | MPa | ||
