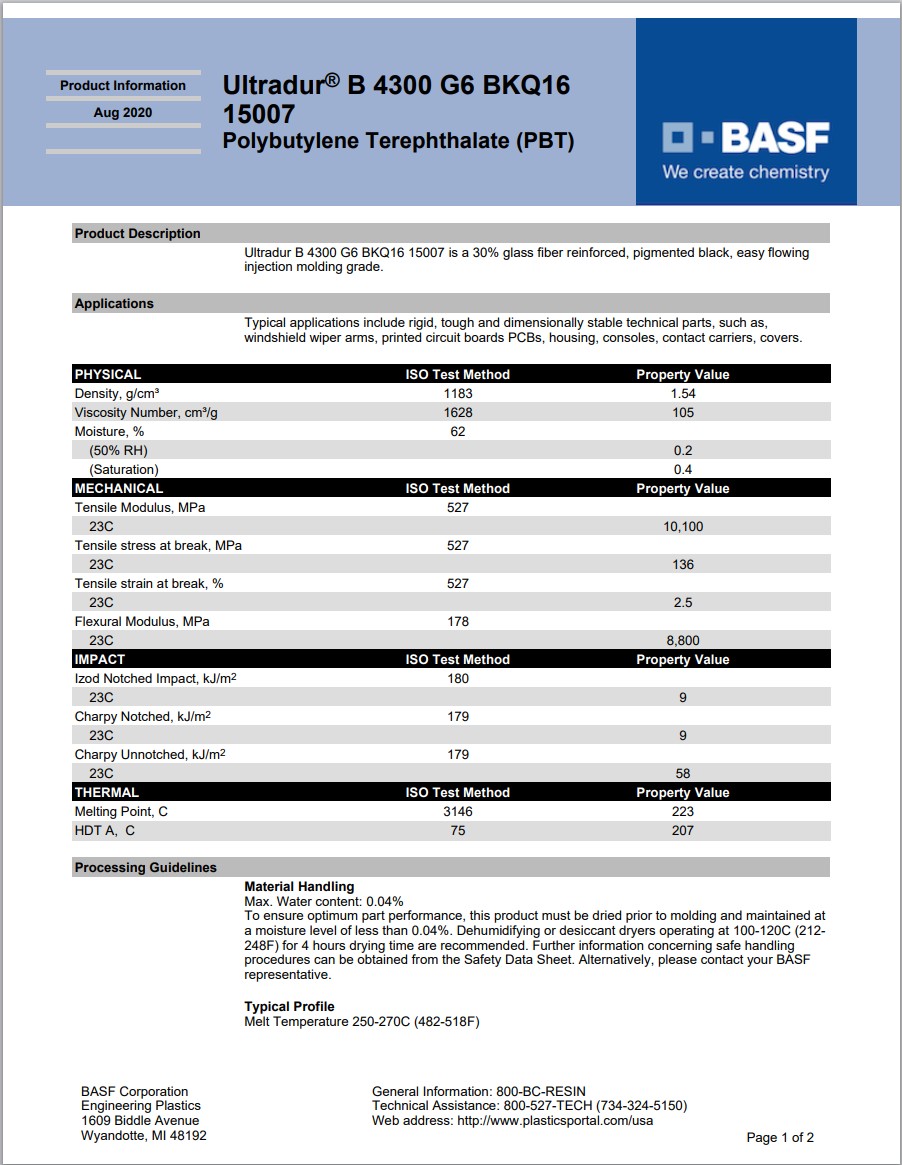

Ultradur® B 4300 G6 BKQ16 15007
聚丁烯对苯二甲酸酯(PBT)
德国巴斯夫-BASF Corporation
产品说明:
Ultradur B 4300 G6 BKQ16 15007 is a 30% glass fiber reinforced, pigmented black, easy flowing injection molding grade.
Typical applications include rigid, tough and dimensionally stable technical parts, such as, windshield wiper arms, printed circuit boards PCBs, housing, consoles, contact carriers, covers.
增强材料：玻璃纤维30%增强
材料特性：尺寸稳定性良好，良好的流动性，韧性良好，Good Rigidity
材料用途：汽车领域的应用，外壳
加工方法：黑色粒子注射成型
供货地区：北美洲
中国代理：苏州希普能工程塑料
Ultradur® B 4300 G6 BKQ16 15007巴斯夫中文加工参数表
| 物理性能 | 额定值 | 单位制 | 测试方法 |
| 密度 | 1.54 | g/cm³ | ISO 1183 |
| 吸水率 | ISO 62 | ||
| 饱和,23℃ | 0.40 | % | |
| 平衡,23℃,50% RH | 0.20 | % | |
| 粘数 | 105 | cm³/g | ISO 1628 |
| 机械性能 | 额定值 | 单位制 | 测试方法 |
| 拉伸模量(23℃) | 10100 | MPa | ISO 527-1 |
| 拉伸应力(断裂,23℃) | 136 | MPa | ISO 527-2 |
| 拉伸应变(断裂,23℃) | 2.5 | % | ISO 527-2 |
| 弯曲模量(23℃) | 8800 | MPa | ISO 178 |
| 冲击性能 | 额定值 | 单位制 | 测试方法 |
| 简支梁缺口冲击强度(23℃) | 9.0 | kJ/m² | ISO 179 |
| 简支梁无缺口冲击强度(23℃) | 58 | kJ/m² | ISO 179 |
| 悬壁梁缺口冲击强度(23℃) | 9.0 | kJ/m² | ISO 180 |
| 热性能 | 额定值 | 单位制 | 测试方法 |
| 载荷下热变形温度(1.8MPa,未退火) | 207 | ℃ | ISO 75-2/A |
| 溶融温度（DSC） | 223 | ℃ | ISO 3146 |
| 注射 | 额定值 | 单位制 | |
| 干燥温度 | 100 到 120 | ℃ | |
| 干燥时间 | 4.0 | hr | |
| 建议的最大水分含量 | 0.040 | % | |
| 加工（熔体）温度 | 250 到 270 | ℃ | |
| 模具温度 | 60 到 100 | ℃ | |
| 注塑压力 | 3.50 到 12.5 | MPa | |
| 注射速度 | 快速 | ||
| 背压 | < 1.00 | MPa | |
