Ultradur® B 4560
聚丁烯对苯二甲酸酯(PBT)
德国巴斯夫-BASF Corporation
产品说明:
Medium viscosity injection molding grade for industrial parts in the automotive field, for example for head lamp bezel. Suitable for direct metallizing.
材料特性：电镀，中等粘性
材料用途：工业部件，汽车领域的应用
加工方法：粒子注射成型
供货地区：亚太地区，欧洲
中国代理：苏州希普能工程塑料

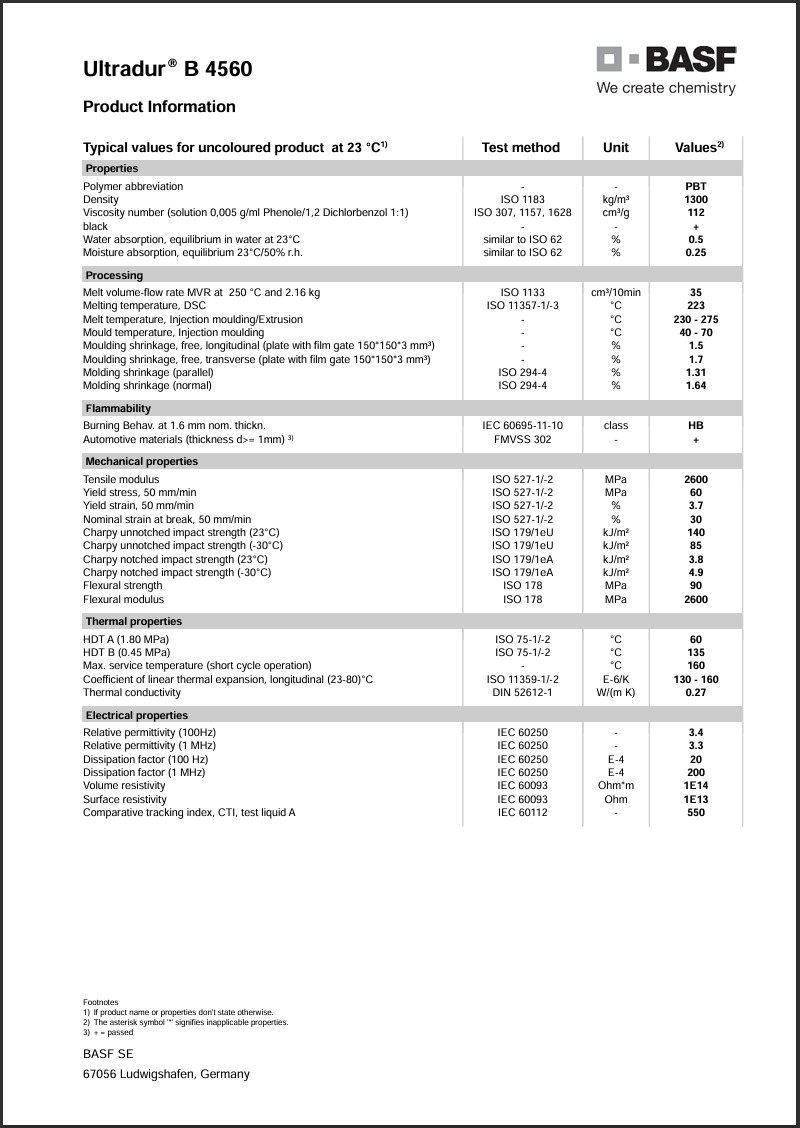

Ultradur® B 4560巴斯夫中文加工参数表
| 物理性能 | 额定值 | 单位制 | 测试方法 |
| 密度 | 1.30 | g/cm³ | ISO 1183 |
| 熔融体积流量（MVR）(250℃/2.16kg) | 35 | cm³/10min | ISO 1133 |
| 收缩率 | ISO 294-4 | ||
| 流动 | 1.3 | % | |
| 垂直 | 1.6 | % | |
| 吸水率 | ISO 62 | ||
| 饱和,23℃ | 0.50 | % | |
| 平衡,23℃,50% RH | 0.25 | % | |
| 粘数1 | 112 | cm³/g | ISO 307 |
| 模具收缩性2 | |||
| free,longitudinal | 1.50 | % | |
| free,transverse | 1.70 | % | |
| 机械性能 | 额定值 | 单位制 | 测试方法 |
| 拉伸模量 | 2600 | MPa | ISO 527-1 |
| 拉伸应力(屈服) | 60.0 | MPa | ISO 527-2/50 |
| 拉伸应变(屈服) | 3.7 | % | ISO 527-2/50 |
| 标称拉伸断裂应变 | 30 | % | ISO 527-2/50 |
| 弯曲模量 | 2600 | MPa | ISO 178 |
| 弯曲应力 | 90.0 | MPa | ISO 178 |
| 冲击性能 | 额定值 | 单位制 | 测试方法 |
| 简支梁缺口冲击强度 | ISO 179/1eA | ||
| -30℃ | 4.9 | kJ/m² | |
| 23℃ | 3.8 | kJ/m² | |
| 简支梁无缺口冲击强度 | ISO 179/1eU | ||
| -30℃ | 85 | kJ/m² | |
| 23℃ | 140 | kJ/m² | |
| 热性能 | 额定值 | 单位制 | 测试方法 |
| 载荷下热变形温度 | |||
| 0.45 MPa,未退火 | 135 | ℃ | ISO 75-2/B |
| 1.8 MPa,未退火 | 60.0 | ℃ | ISO 75-2/A |
| 熔融温度 | 223 | ℃ | ISO 11357-3 |
| 线形热膨胀系数-流动(23到80℃) | 1.3E-4到1.6E-4 | cm/cm/℃ | ISO 11359-2 |
| 导热系数 | 0.27 | W/m/K | DIN 52612 |
| 最高使用温度-short cycle operation | 160 | ℃ | |
| 电气性能 | 额定值 | 单位制 | 测试方法 |
| 表面电阻率 | 1.0E+13 | ohms | IEC 60093 |
| 体积电阻率 | 1.0E+16 | ohms·cm | IEC 60093 |
| 相对电容率 | IEC 60250 | ||
| 1 MHz | 3.30 | ||
| 100 Hz | 3.40 | ||
| 耗散因数 | IEC 60250 | ||
| 100 Hz | 2.0E-3 | ||
| 1 MHz | 0.020 | ||
| 漏电起痕指数(解决方案A) | 550 | V | IEC 60112 |
| 可燃性 | 额定值 | 单位制 | 测试方法 |
| 可燃性等级(1.6mm) | HB | IEC 60695-11-10,-20 | |
| 注射 | 额定值 | 单位制 | |
| 干燥温度 | 80到120 | ℃ | |
| 干燥时间 | 4.0 | hr | |
| 建议的最大水分含量 | 0.040 | % | |
| 料斗温度 | 80 | ℃ | |
| 料筒后部温度 | 250 | ℃ | |
| 料筒中部温度 | 255 | ℃ | |
| 料筒前部温度 | 260 | ℃ | |
| 射嘴温度 | 260 | ℃ | |
| 加工（熔体）温度 | 230到275 | ℃ | |
| 模具温度 | 40到70 | ℃ | |
| Screw Speed | < 15 | m/min | |
| 备注 1solution 0,005 g/ml Phenole/1,2 Dichlorbenzol 1:1 2plate with film gate 150*150*3 mm³ |
|||
