企业LOGO

A O

首页 > 产品中心 > POM-聚甲醛赛钢料

Kepital F20-03 韩国工程塑料POM中国代理

Korea Engineering Plastics Co., Ltd Kepital® F20-03 聚甲醛(POM)共聚物

现货报价:185 5121 3137 谭经理

Kepital® F20-03
聚甲醛(POM)共聚物
Korea Engineering Plastics Co., Ltd

产品说明:
* A medium-viscosity grade for general injection molding
* A general grade for injection molding applications

黄卡号码:E120354-220441
粒料特性:中高粘度
粒料用途:通用
供货地区:北美洲、欧洲、亚太地区

物料参数
物理性能 额定值 单位制 测试方法
密度 1.41 g/cm³ ISO 1183
熔流率(熔体流动速率)(190℃/2.16 kg) 9.0 g/10 min ISO 1133
收缩率 - 流动(3.00 mm) 2.0 % 内部方法
吸水率(平衡,23℃,50% RH) 0.20 % ISO 62
机械性能 额定值 单位制 测试方法
拉伸模量 2750 MPa ISO 527-2
拉伸应力 65.0 MPa ISO 527-2
拉伸应变     ISO 527-2
屈服 10 %
断裂 35 %
弯曲模量 2550 MPa ISO 178
弯曲应力 87.0 MPa ISO 178
冲击性能 额定值 单位制 测试方法
简支梁缺口冲击强度     ISO 179/1eA
-30℃ 5.5 kJ/m²
23℃ 6.5 kJ/m²
热性能 额定值 单位制 测试方法
热变形温度(1.8 MPa,未退火) 100 ISO 75-2/A
熔融温度1 165 ISO 11357-3
线形热膨胀系数 - 流动 1.2E-4 cm/cm/℃ ISO 11359-2
电气性能 额定值 单位制 测试方法
表面电阻率 1.0E+16 ohms IEC 60093
体积电阻率 1.0E+14 ohms·cm IEC 60093
介电强度 19 kV/mm IEC 60243-1
可燃性 额定值 单位制 测试方法
UL 阻燃等级 HB   UL 94
注射 额定值 单位制
干燥温度 80 到 100
干燥时间 3.0 到 4.0 hr
建议的最大水分含量 0.10 %
料斗温度 60 到 80
料筒后部温度 170 到 180
料筒中部温度 180 到 190
料筒前部温度 190 到 200
射嘴温度 180 到 210
模具温度 60 到 80
背压 < 2.00 MPa
备注
110℃/min
KEPITAL韩国工程塑料(株)(KEP)通过最新的工程技术服务于和人们的生活相关的消费品,汽车,电子电气和其他工业产品等各个领域
韩国工程塑料POM结构
KEPITAL,具有[C-C]键的共聚物,是一种分子结构为-(CH2-O)n-(CH2-CH20)m-的结晶性树脂

KEPITAL的特征
KEPITAL作为知名的Acetal Copolymer,同时具备以下特点及独有特点。
KEPITAL的特征
均聚POM的特性
·高粘度未填充均聚聚甲醛
·无需填料增强和改性,具有高机械强度和刚性
·未冲击改性即具有高韧性、高冲击强度和伸长率
·宽泛的注塑成型工艺窗口
·优异的耐湿、耐油、耐溶剂及其他各种中性化学品特性
·适用于需要良好尺寸稳定性的精密部件
·极好的自润滑特性

聚甲醛的共聚和均聚结构
均聚聚甲醛具有最简单的构成:均为聚醚
与共聚相比,这种结构提高了均聚聚甲醛的机械性能

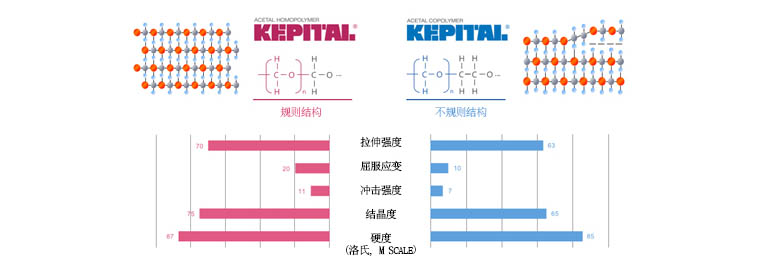

聚甲醛的共聚和均聚结构图
机械性能
KEPITAL具有优秀的拉伸强度,弯曲强度,冲击强度,刚性及弹性。而且在广泛的温度范围内,KEPITAL仍保持卓越的高刚性。它是最适合替代金属的合成树脂。如果要求具有更高的强度,请选择KEPITAL增强牌号。

耐疲劳性,弹性
对于长期的反复应力具有优秀的耐疲劳性和弹性的KEPITAL-与各种齿轮类、板弹类、线圈弹性弹簧、偏心轮、扣具部件等结构零件一起,在反复应力、弯曲、冲击、振动等条件下仍具有耐疲劳特性。KEPITAL比其它塑料具有更加优秀的耐疲劳特性,它是用于受到反复应力的零部件上的最适合的材料。

耐磨损性
耐摩擦磨损性和耐疲劳性、耐蠕变性一样是KEPITAL的主要特性之一。它最适合于齿轮、轴承、导向轮、滑轮等要求耐摩擦磨损性的机能零件的用途。在极端条件下,也能发挥优秀的耐久性。在电气,电子,办公自动化,汽车零部件应用领域,如果您想寻找一种具有优异耐摩擦磨损的高级材料,请选择KEPITAL

耐气候性
KEPITAL在室外或有紫外线场所被使用时,若非极端条件,使用标准牌号即可满足要求。如果需要经常处于极端环境温度中,推荐使用KEPITAL耐气候牌号。我们有两个牌号;F20-51(黑色)和F20-52(自然色)

尺寸稳定性
KEPITAL成型品具有在常温下长期使用也能维持极高的尺寸稳定性的特性。成型后的收缩,根据其模具温度有所差异。但此过程1-2小时开始至2-3天之内完成。收缩结束后在常温下放置一年以上,其尺寸也基本不变。所以也能用于精密度要求极高的配件上。另外,在极低的温度和潮湿的环境中,尺寸变化极小。

成型加工性
KEPITAL可用挤出成型、注塑成型等一般热塑性树脂加工方法,即可轻易成型。尤其在注塑成型时,与其它工程塑料相比,表现出杰出的加工成型性。KEPITAL一般可在190℃左右加工成型。这个温度低于其它工程塑料,但KEPITAL却有极好的流动性。
