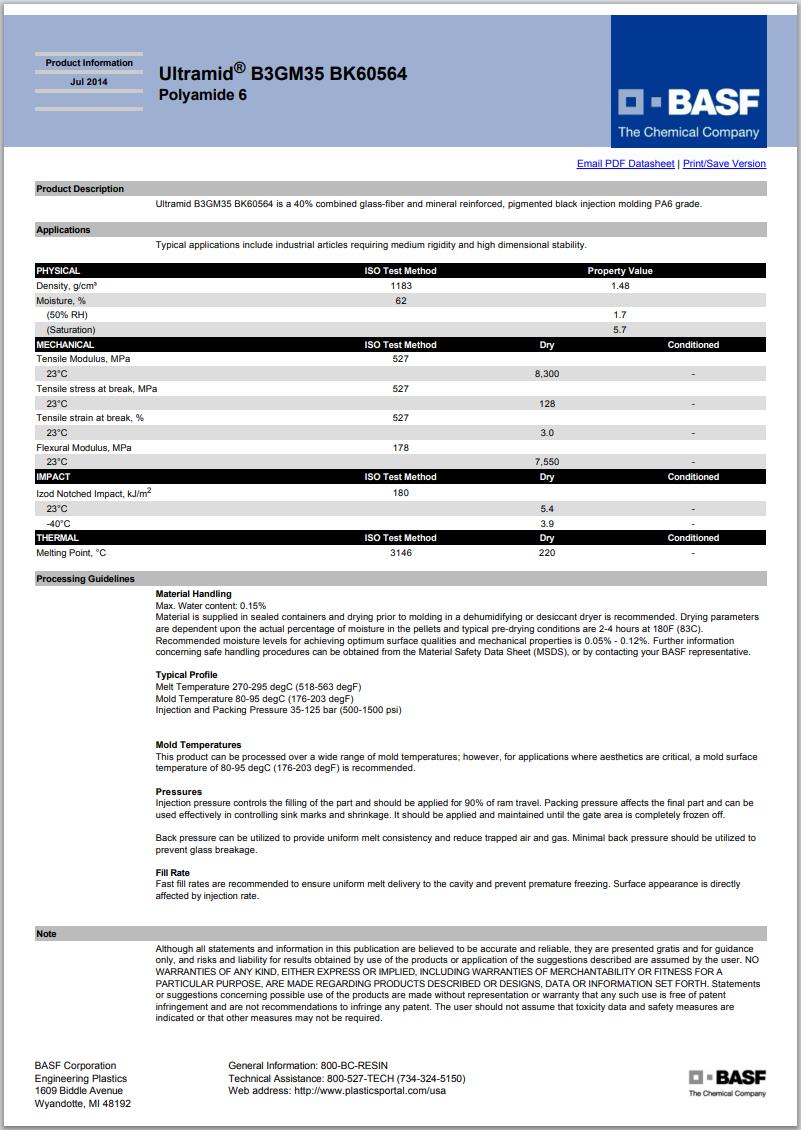

Ultramid® B3GM35 BK60564
聚酰胺6（尼龙6）PA6
德国巴斯夫-BASF Corporation
产品说明:
Ultramid B3GM35 BK60564 is a 40% combined glass-fiber and mineral reinforced, pigmented black injection molding PA6 grade.
Applications
Typical applications include industrial articles requiring medium rigidity and high dimensional stability.
增强材料：玻璃+矿物40%填充
材料特性：耐油、中等硬度、High Dimensional Stability
材料用途：工业应用
加工方法：黑色粒子注射成型
供货地区：北美洲、亚太地区
中国代理：苏州希普能工程塑料
Ultramid® B3GM35 BK60564 加工参数表
| 物理性能 | 额定值 | 单位制 | 测试方法 |
| 密度 | 1.48 | g/cm³ | ISO 1183 |
| 吸水率 | ISO 62 | ||
| 饱和,23℃ | 5.7 | % | |
| 平衡,23℃,50% RH | 1.7 | % | |
| 机械性能 | 额定值 | 单位制 | 测试方法 |
| 拉伸模量(23℃) | 8300 | MPa | ISO 527-1 |
| 拉伸应力(断裂,23℃) | 128 | MPa | ISO 527-2 |
| 拉伸应变(断裂,23℃) | 3.0 | % | ISO 527-2 |
| 弯曲模量(23℃) | 7550 | MPa | ISO 178 |
| 冲击性能 | 额定值 | 单位制 | 测试方法 |
| 悬壁梁缺口冲击强度 | ISO 180 | ||
| -40℃ | 3.9 | kJ/m² | |
| 23℃ | 5.4 | kJ/m² | |
| 热性能 | 额定值 | 单位制 | 测试方法 |
| 溶融温度（DSC） | 220 | ℃ | ISO 3146 |
| 注射 | 额定值 | 单位制 | |
| 干燥温度 | 83 | ℃ | |
| 干燥时间 | 2.0 到 4.0 | hr | |
| 建议的最大水分含量 | 0.15 | % | |
| 加工（熔体）温度 | 270 到 295 | ℃ | |
| 模具温度 | 80 到 95 | ℃ | |
| 注塑压力 | 3.50 到 12.5 | MPa | |
| 注射速度 | 快速 | ||
