Ultramid® B3L BK00464
聚酰胺6（尼龙6）PA6
德国巴斯夫-BASF Corporation
产品说明:
Ultramid B3L BK00464 is an impact-modified, pigmented black, easy flowing injection molding PA6 grade for fast processing.
Applications
Typical applications include impact-resistant articles such as housings, fittings, small parts and anchors.

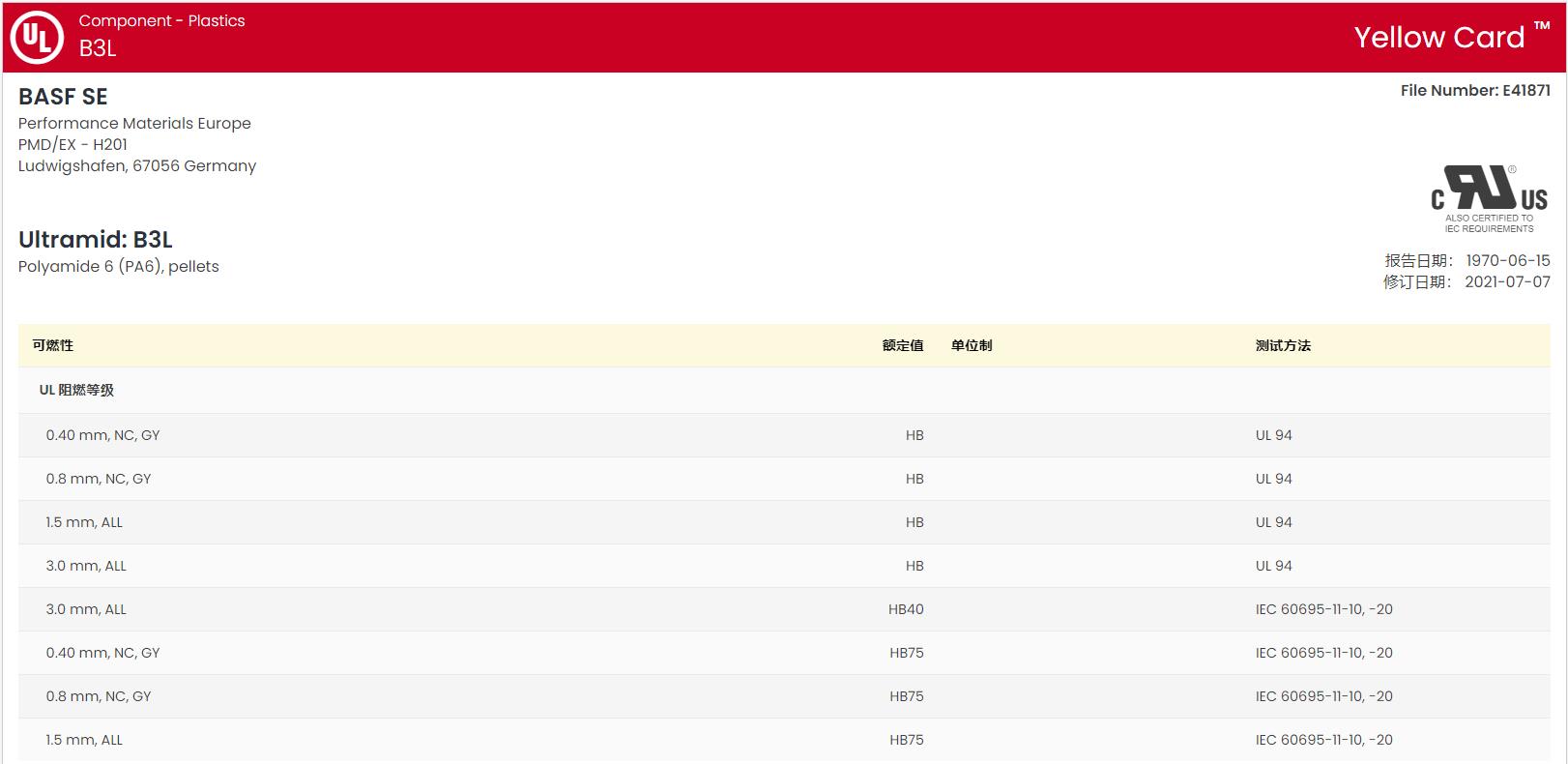

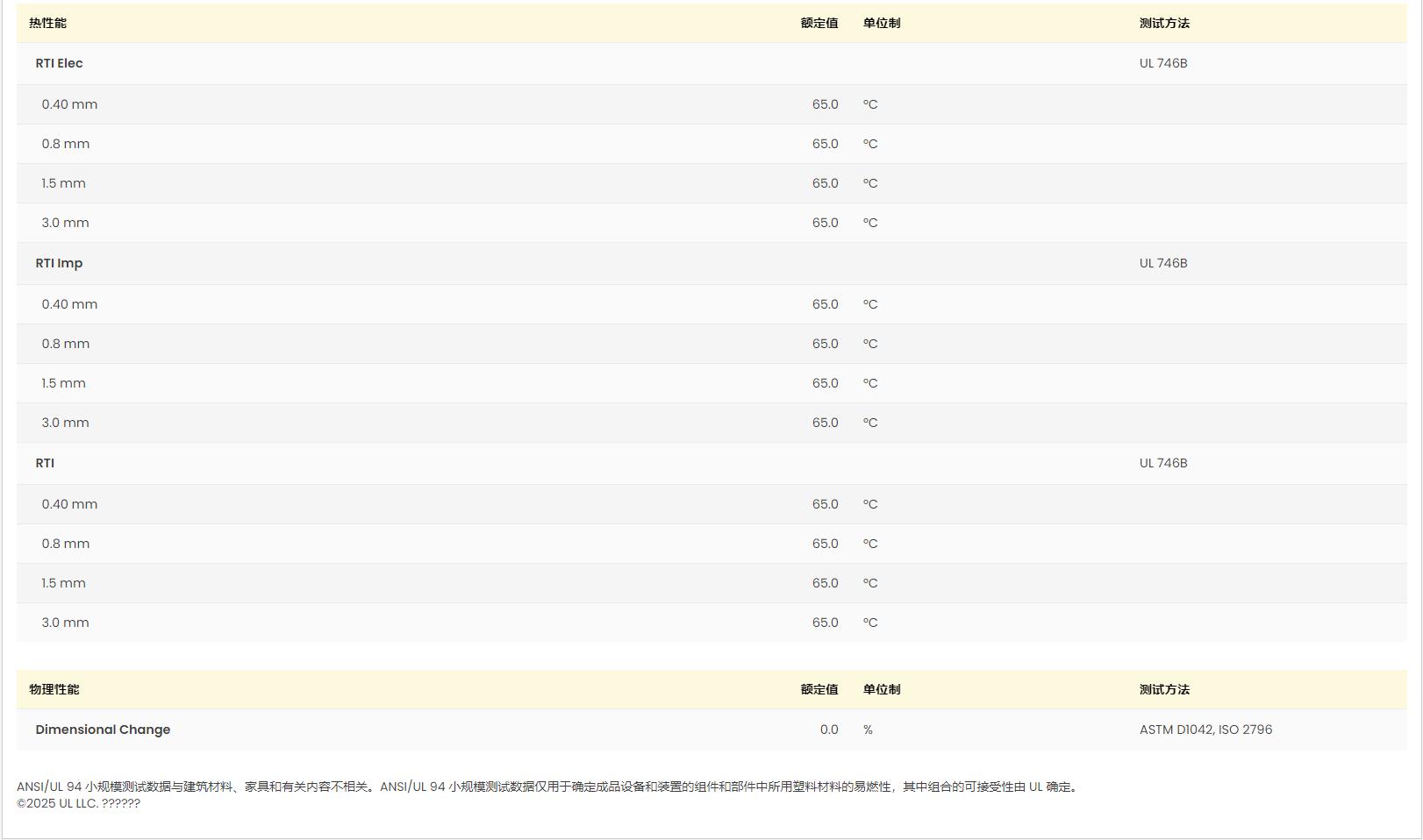

黄卡号码：E36632-531652、E41871-233694
含添加剂：冲击改性剂
材料特性：冲击改性、快的成型周期、良好的流动性、良好抗撞击性、耐油性能
材料用途：配件、外壳
加工方法：黑色粒子注射成型
供货地区：北美洲
中国代理：苏州希普能工程塑料
Ultramid® B3L BK00464 巴斯夫中文加工参数表
| 物理性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 密度 | 1.10 | -- | g/cm³ | ISO 1183 |
| 吸水率 | ISO 62 | |||
| 饱和,23℃ | 9.0 | -- | % | |
| 平衡,23℃,50% RH | 2.5 | -- | % | |
| 机械性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 拉伸模量(23℃) | 2750 | -- | MPa | ISO 527-1 |
| 拉伸应力(屈服,23℃) | 63.0 | -- | MPa | ISO 527-2 |
| 拉伸应变(屈服,23℃) | 4.0 | -- | % | ISO 527-2 |
| 弯曲模量(23℃) | 2240 | -- | MPa | ISO 178 |
| 冲击性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 简支梁缺口冲击强度(23℃) | 6.8 | -- | kJ/m² | ISO 179 |
| 悬壁梁缺口冲击强度 | ISO 180 | |||
| -40℃ | 4.6 | -- | kJ/m² | |
| 23℃ | 6.2 | -- | kJ/m² | |
| 热性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 载荷下热变形温度 | ||||
| 0.45 MPa,未退火 | 134 | -- | ℃ | ISO 75-2/B |
| 1.8 MPa,未退火 | 55.0 | -- | ℃ | ISO 75-2/A |
| 溶融温度（DSC） | 220 | -- | ℃ | ISO 3146 |
| 电气性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 体积电阻率 | 1.0E+15 | 1.0E+12 | ohms·cm | IEC 60093 |
| 介电常数 | IEC 60250 | |||
| 100 Hz | 4.00 | -- | ||
| 1 MHz | 3.50 | 6.40 | ||
| 耗散因数 | IEC 60250 | |||
| 100 Hz | 0.010 | -- | ||
| 1 MHz | 0.024 | 0.24 | ||
| 漏电起痕指数 | 600 | 600 | V | IEC 60112 |
| 注射 | 干燥 | 单位制 | ||
| 干燥温度 | 80 | ℃ | ||
| 干燥时间 | 2.0 到 4.0 | hr | ||
| 建议的最大水分含量 | 0.20 | % | ||
| 加工（熔体）温度 | 240 到 270 | ℃ | ||
| 模具温度 | 60 到 85 | ℃ | ||
| 注塑压力 | 3.50 到 12.5 | MPa | ||
| 注射速度 | 快速 | |||
