Ultramid® B3UG4
聚酰胺6（尼龙6）PA6
德国巴斯夫-BASF Corporation
产品说明:
An halogen-free flame retardant injection molding grade with outstanding free-flow properties, with good electrical properties and low smoke density; resistant to glow wire test GWFI to 960℃.

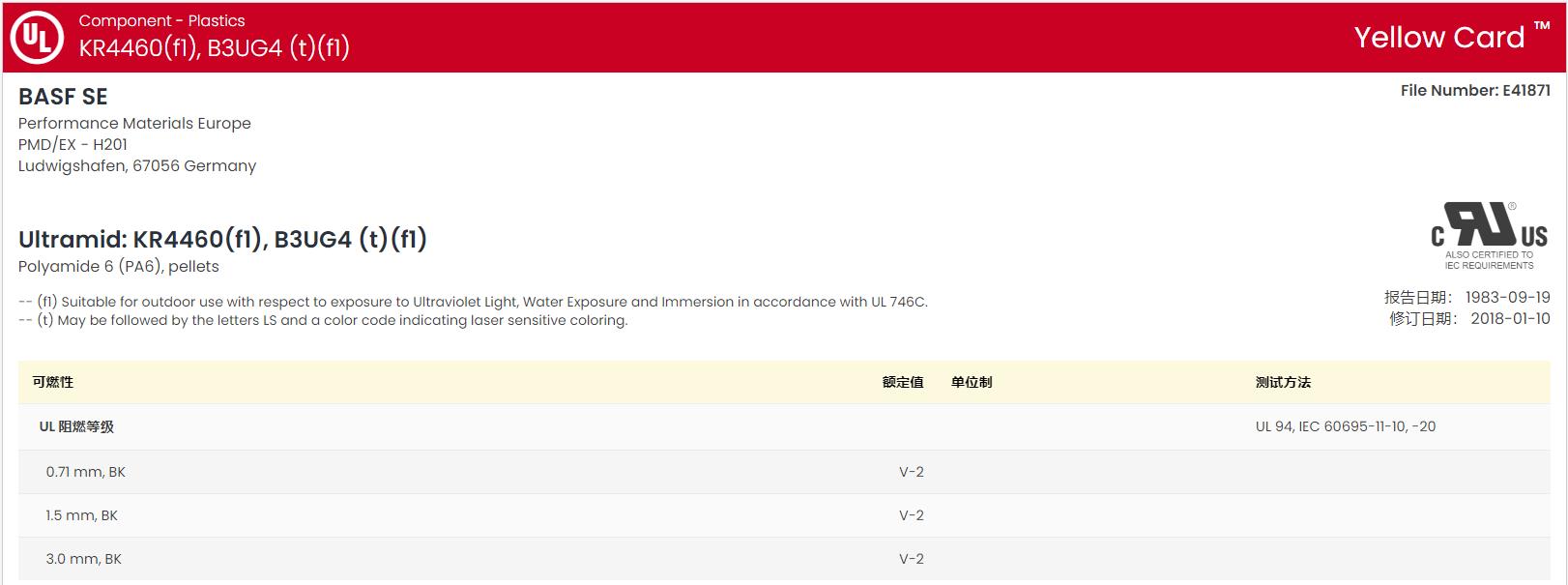

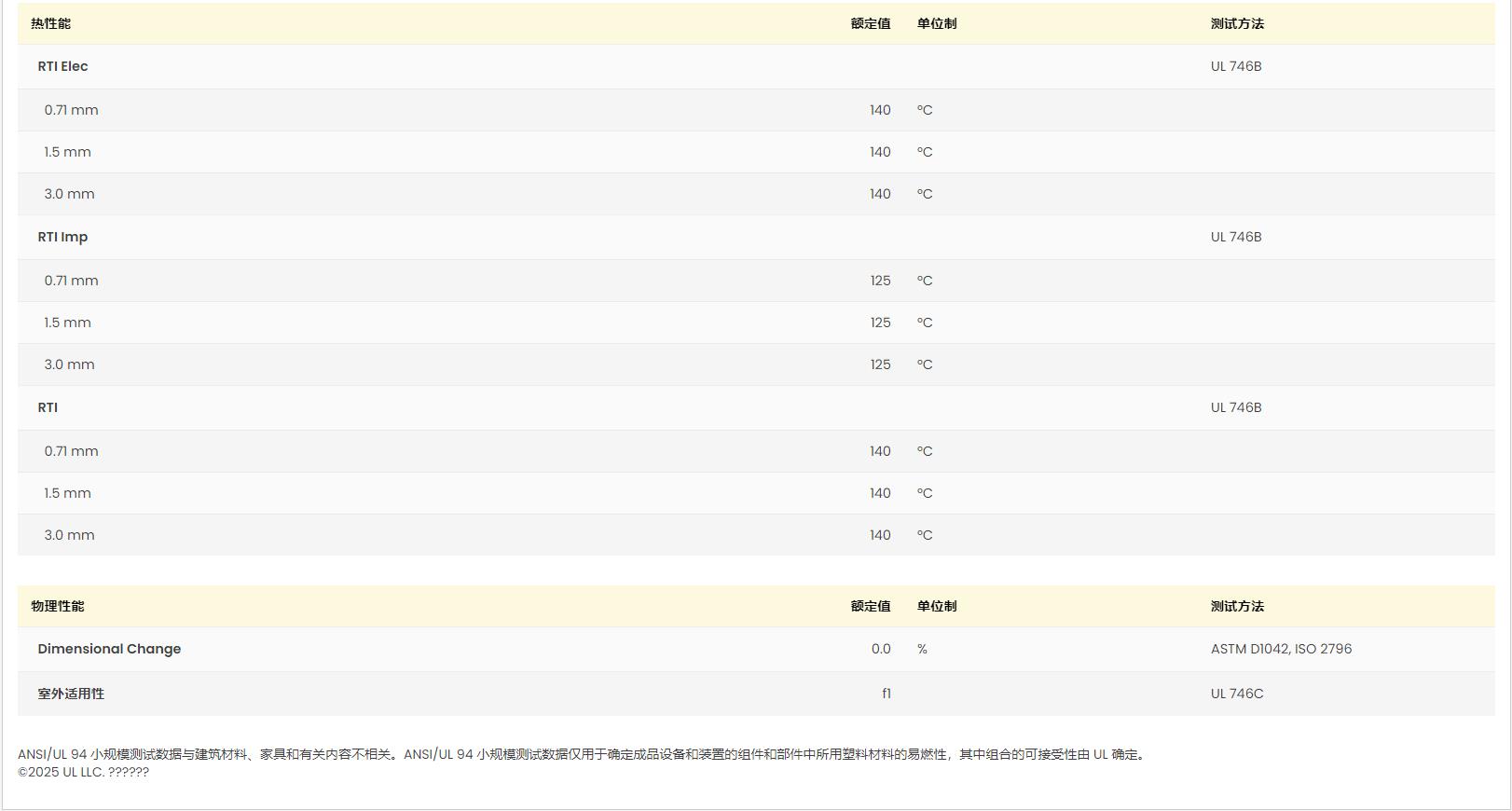

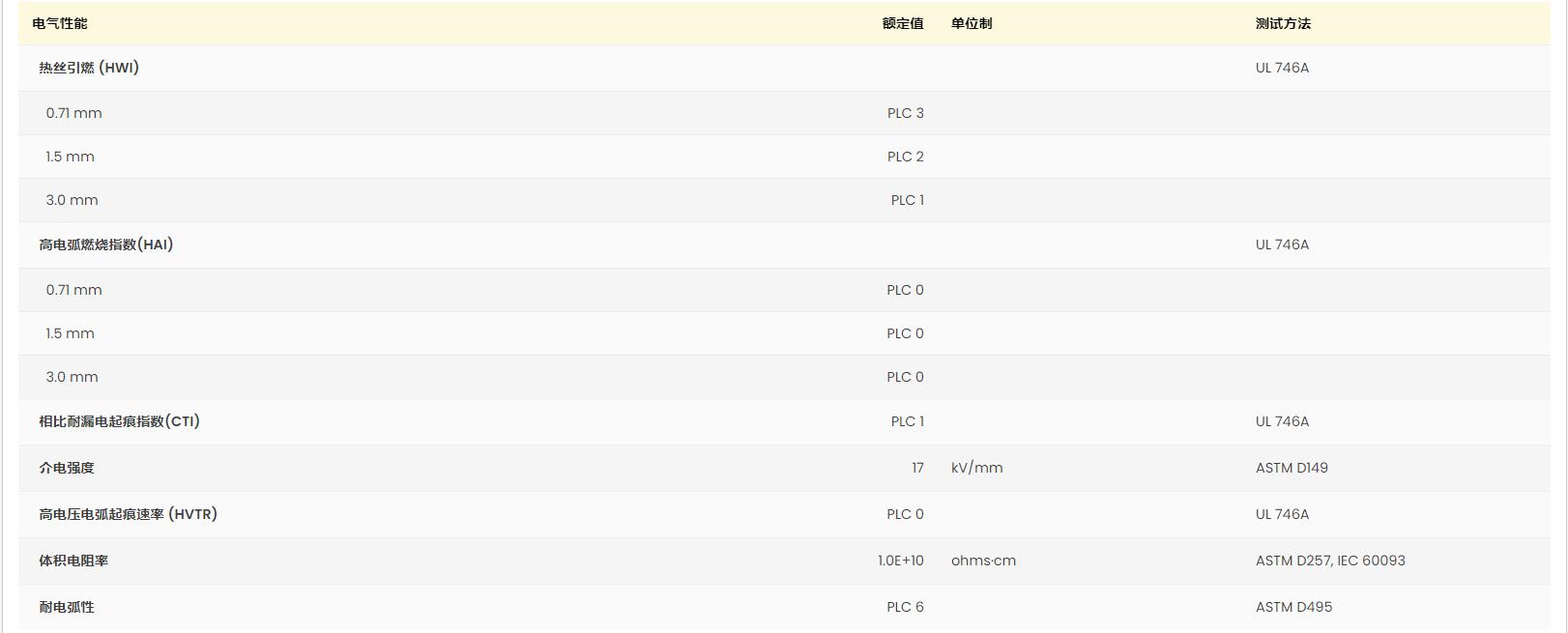

黄卡号码：E41871-100110474、E41871-233718
增强材料：玻璃纤维20%增强
含添加剂：阻燃剂
材料特性：低烟度、良好的电气性能、流动性高、耐油性能、无卤阻燃
材料用途：电气/电子应用领域
加工方法：粒子注射成型
供货地区：欧洲、亚太地区
中国代理：苏州希普能工程塑料
Ultramid® B3UG4 巴斯夫中文加工参数表
| 物理性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 密度 | 1.31 | -- | g/cm³ | ISO 1183 |
| 表观密度 | 0.70 | -- | g/cm³ | |
| 熔融体积流量（MVR）(275℃/5.0 kg) | 80 | -- | cm³/10min | ISO 1133 |
| 收缩率 | ISO 294-4 | |||
| 垂直 | 0.80 | -- | % | |
| 流动 | 0.80 | -- | % | |
| 吸水率 | ISO 62 | |||
| 饱和,23℃ | 6.6 到 7.2 | -- | % | |
| 平衡,23℃,50% RH | 2.0 到 2.4 | -- | % | |
| 粘数(96%H2SO4) | 150 | -- | cm³/g | ISO 307 |
| 模具收缩性-model-housing(1.50 mm) | 0.50 | -- | % | |
| 机械性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 拉伸模量 | 6000 | 3000 | MPa | ISO 527-1 |
| 拉伸应力(断裂) | 95.0 | 50.0 | MPa | ISO 527-2 |
| 拉伸应变(断裂) | 3.0 | 6.0 | % | ISO 527-2 |
| 弯曲模量 | 5700 | 2800 | MPa | ISO 178 |
| 弯曲应力 | 150 | 70.0 | MPa | ISO 178 |
| 冲击性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 简支梁缺口冲击强度 | ISO 179/1eA | |||
| -30℃ | 3.4 | -- | kJ/m² | |
| 23℃ | 3.0 | 9.0 | kJ/m² | |
| 简支梁无缺口冲击强度 | ISO 179/1eU | |||
| -30℃ | 35 | -- | kJ/m² | |
| 23℃ | 40 | 110 | kJ/m² | |
| 热性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 载荷下热变形温度 | ||||
| 0.45 MPa,未退火 | 210 | -- | ℃ | ISO 75-2/B |
| 1.8 MPa,未退火 | 170 | -- | ℃ | ISO 75-2/A |
| 熔融温度 | 220 | -- | ℃ | ISO 11357-3 |
| 温度指数-at 50% loss of tensile strength | IEC 60216 | |||
| --1 | 160 | -- | ℃ | |
| --2 | 185 | -- | ℃ | |
| 电气性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 表面电阻率 | -- | 1.0E+10 | ohms | IEC 60093 |
| 体积电阻率 | 1.0E+15 | 1.0E+13 | ohms·cm | IEC 60093 |
| 相对电容率(1MHz) | 3.80 | -- | IEC 60250 | |
| 耗散因数(1MHz) | 0.015 | -- | IEC 60250 | |
| 漏电起痕指数(解决方案A) | 550 | -- | V | IEC 60112 |
| 可燃性 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 灼热丝易燃指数(1.0mm) | 960 | -- | ℃ | IEC 60695-2-12 |
| 极限氧指数 | 31 | -- | % | ISO 4589-2 |
| 烟雾密度-Ds max. (20min),25kW/m²(2.00mm) | 200 | -- | ISO 5659-2 | |
| 烟雾毒性-CIT NLP acc.to CEN/TS 45545-2 | 0.55 | -- | NF X70-100 | |
| 补充信息 | 干燥 | 调节后的 | 单位制 | 树脂标识 |
| Polymer Abbreviation | PA6-GF20 FR(30) | |||
| 注射 | 干燥 | 单位制 | ||
| 干燥温度 | 80 | ℃ | ||
| 干燥时间 | 4.0 | hr | ||
| 建议的最大水分含量 | 0.15 | % | ||
| 料斗温度 | 80 | ℃ | ||
| 料筒后部温度 | 250 | ℃ | ||
| 料筒中部温度 | 260 | ℃ | ||
| 料筒前部温度 | 270 | ℃ | ||
| 射嘴温度 | 270 | ℃ | ||
| 加工（熔体）温度 | 250 到 275 | ℃ | ||
| 模具温度 | 80 到 90 | ℃ | ||
| 备注 120000 h 25000 h |
||||
