Ultramid® B3WG7
聚酰胺6（尼龙6）PA6
德国巴斯夫-BASF Corporation
产品说明:
Ultramid B3WG7 is a 35% glass fiber reinforced injection molding PA6 grade for highly rigid, dimensionally stable components which are resistant to high temperature aging and have improved retention of properties in a hot water environment.
Applications
Typical applications include automotive clutch and accelerator pedals.

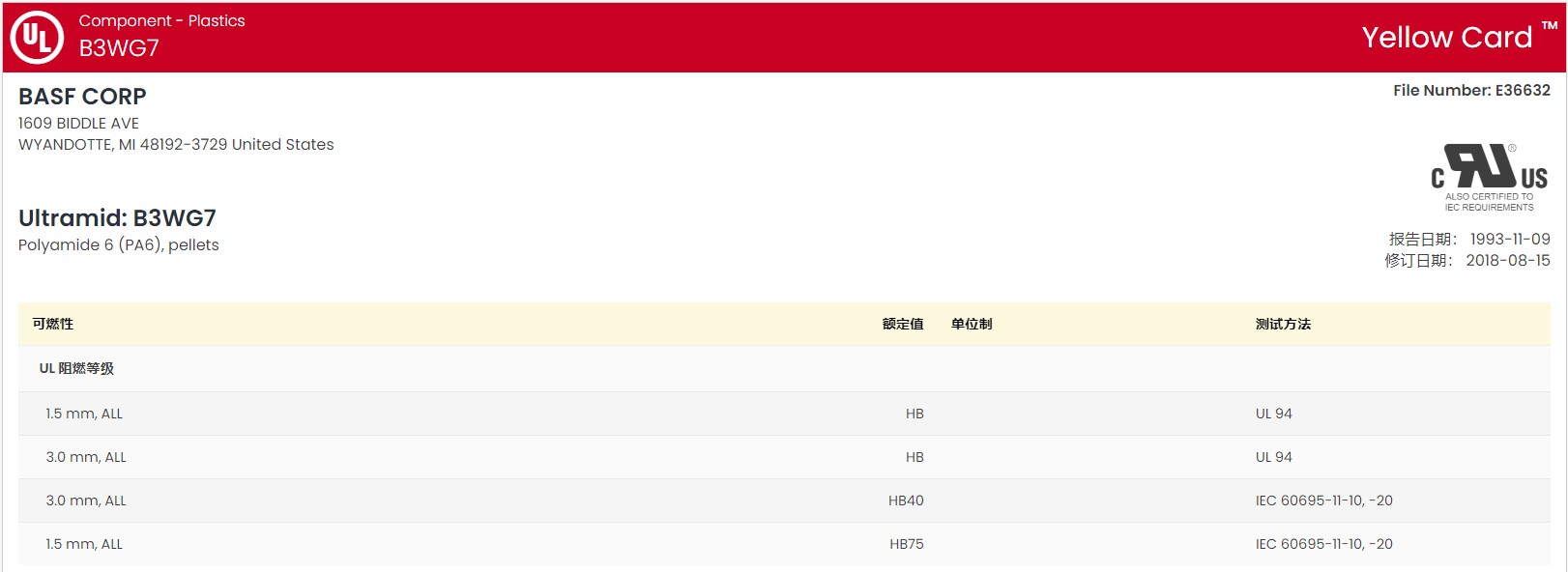

黄卡号码：E36632-531662、E41871-233704
增强材料：玻璃纤维35%增强
材料特性：尺寸稳定性良好、耐热老化良好、耐油、高刚性
材料用途：汽车领域的应用
加工方法：粒子注射成型
供货地区：欧洲、亚太地区、北美洲
中国代理：苏州希普能工程塑料
Ultramid® B3WG7巴斯夫中文加工参数表
| 物理性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 密度 | 1.41 | -- | g/cm³ | ISO 1183 |
| 熔融体积流量（MVR）(275℃/5.0 kg) | 45 | -- | cm³/10min | ISO 1133 |
| 吸水率 | ISO 62 | |||
| 饱和,23℃ | 6.2 | -- | % | |
| 平衡,23℃,50% RH | 2.0 | -- | % | |
| 机械性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 拉伸模量(23℃) | 11000 | 7200 | MPa | ISO 527-1 |
| 拉伸应力(断裂,23℃) | 195 | 130 | MPa | ISO 527-2 |
| 拉伸应变 | ISO 527-2 | |||
| 断裂,-40℃ | 3.8 | -- | % | |
| 断裂,23℃ | 3.5 | 7.0 | % | |
| 弯曲模量(23℃) | 10000 | -- | MPa | ISO 178 |
| 冲击性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 简支梁缺口冲击强度 | ISO 179 | |||
| -30℃ | 13 | -- | kJ/m² | |
| 23℃ | 18 | 33 | kJ/m² | |
| 简支梁无缺口冲击强度 | ISO 179 | |||
| -30℃ | 90 | -- | kJ/m² | |
| 23℃ | 100 | 110 | kJ/m² | |
| 热性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 载荷下热变形温度 | ||||
| 0.45 MPa,未退火 | 220 | -- | ℃ | ISO 75-2/B |
| 1.8 MPa,未退火 | 215 | -- | ℃ | ISO 75-2/A |
| 溶融温度（DSC） | 220 | -- | ℃ | ISO 3146 |
| 线形热膨胀系数 | ||||
| 流动 | 1.8E-5 | -- | cm/cm/℃ | |
| 垂直 | 6.5E-5 | -- | cm/cm/℃ | |

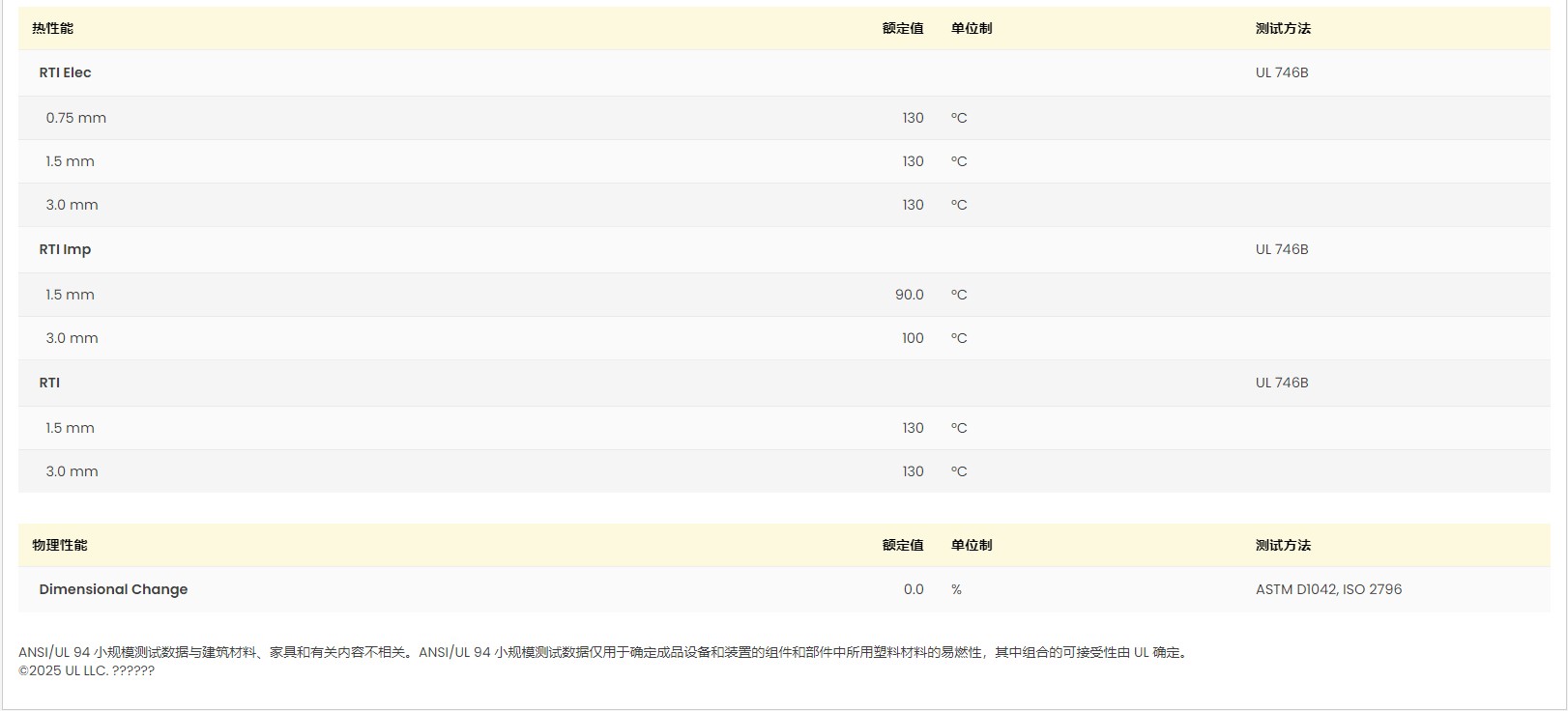

| RTI Elec | UL 746B | |||
| 0.75 mm | 130 | -- | ℃ | |
| 1.5 mm | 130 | -- | ℃ | |
| 3.0 mm | 130 | -- | ℃ | |
| RTI Imp | UL 746B | |||
| 1.5 mm | 90.0 | -- | ℃ | |
| 3.0 mm | 100 | -- | ℃ | |
| RTI | UL 746B | |||
| 1.5 mm | 130 | -- | ℃ | |
| 3.0 mm | 130 | -- | ℃ | |

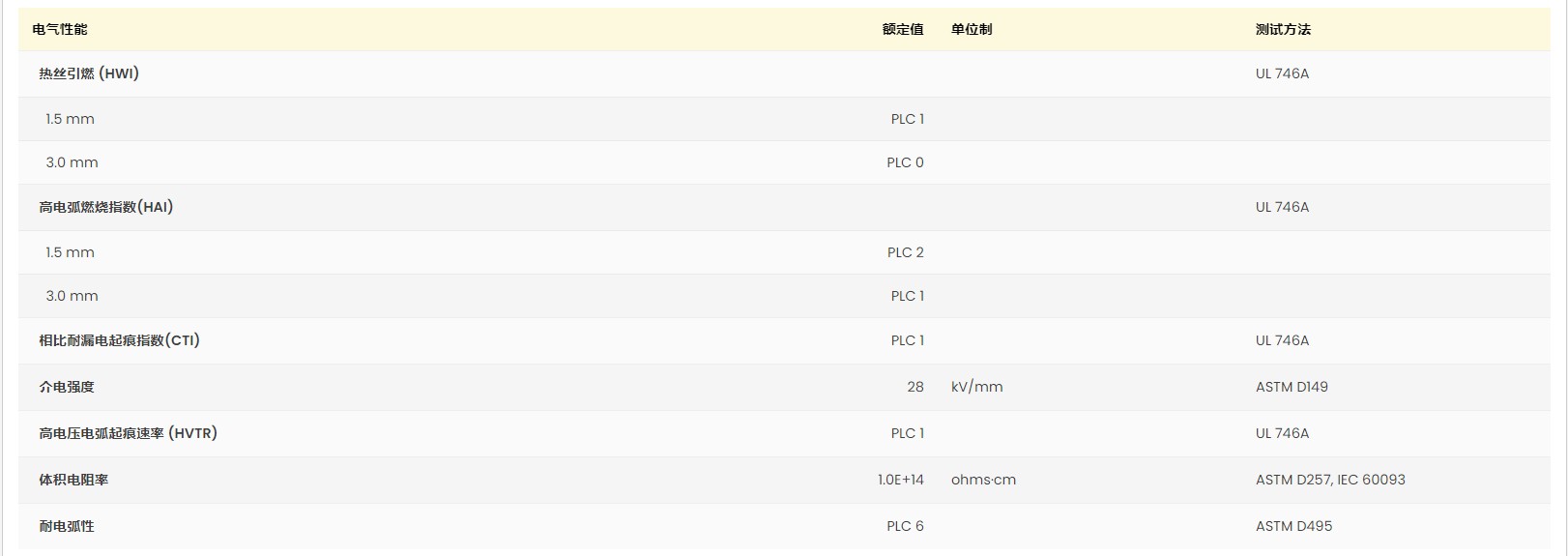

| 电气性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 表面电阻率 | 1.0E+13 | 1.0E+10 | ohms | IEC 60093 |
| 介电常数(1 MHz) | 3.90 | 6.20 | IEC 60250 | |
| 耗散因数 | IEC 60250 | |||
| 100 Hz | 0.021 | 0.19 | ||
| 1 MHz | 0.021 | 0.19 | ||
| 漏电起痕指数 | 450 | 450 | V | IEC 60112 |
| 可燃性 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| UL 阻燃等级 | UL 94 | |||
| 1.5 mm | HB | -- | ||
| 3.0 mm | HB | -- | ||
| 注射 | 干燥 | 单位制 | ||
| 干燥温度 | 83 | ℃ | ||
| 干燥时间 | 2.0 到 4.0 | hr | ||
| 建议的最大水分含量 | 0.15 | % | ||
| 加工（熔体）温度 | 270 到 295 | ℃ | ||
| 模具温度 | 80 到 95 | ℃ | ||
| 注塑压力 | 3.50 到 12.5 | MPa | ||
| 注射速度 | 快速 | |||
