Ultramid® B3WGM24 HP BK23210
聚酰胺6（尼龙6）PA6
德国巴斯夫-BASF Corporation
产品说明:
Glass-fibre and mineral reinforced injection moulding grade with outstanding flowability for industrial articles having medium to high rigidity, used e.g. for automobile engine covers, housings, etc.
增强材料：玻璃纤维10%增强、矿物20%填充
材料特性：流动性高、耐油、中等硬度
材料用途：工业部件、汽车领域的应用、外壳
加工方法：黑色粒子注射成型
供货地区：欧洲
中国代理：苏州希普能工程塑料

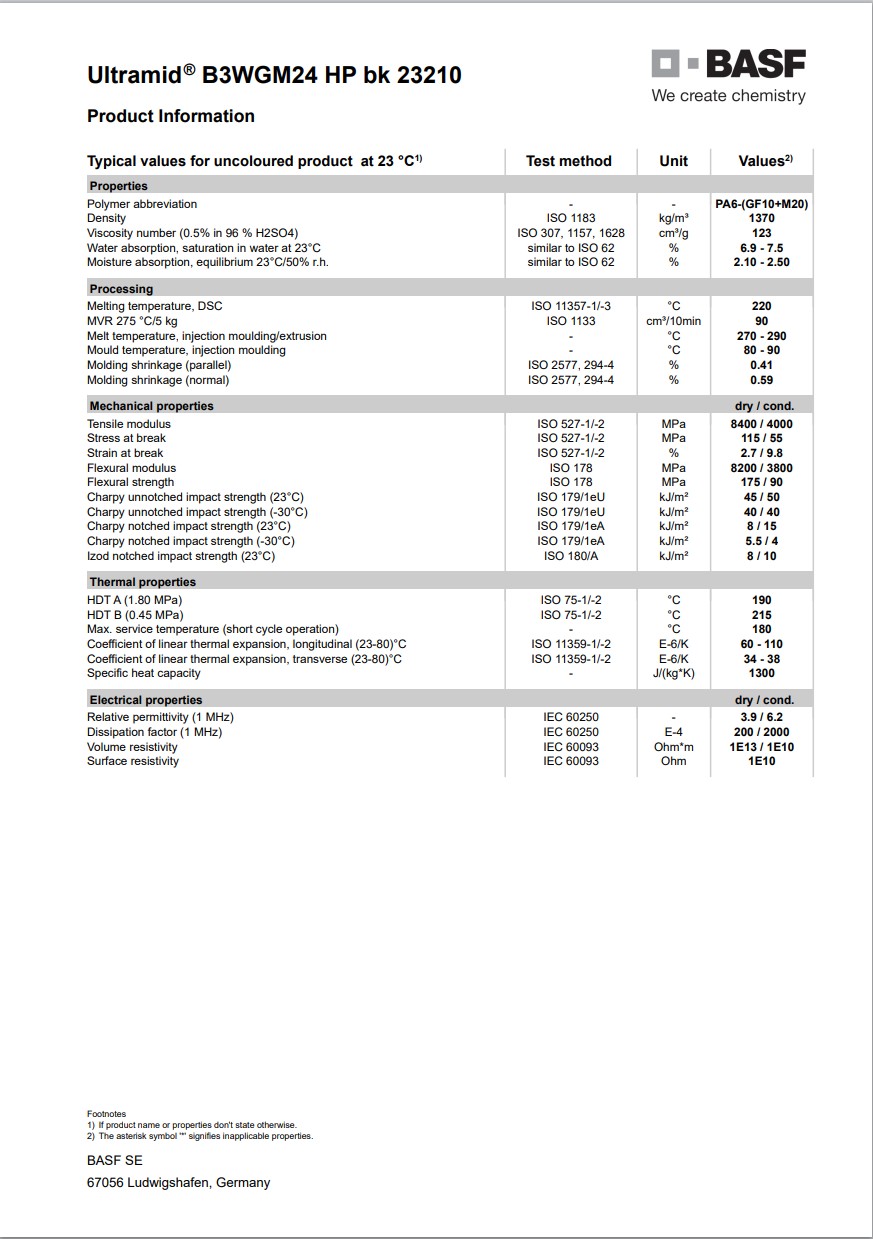

Ultramid® B3WGM24 HP BK23210巴斯夫中文加工参数表
| 物理性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 密度 | 1.37 | -- | g/cm³ | ISO 1183 |
| 表观密度 | 0.70 | -- | g/cm³ | |
| 熔融体积流量（MVR）(275℃/5.0 kg) | 90 | -- | cm³/10min | ISO 1133 |
| 收缩率 | ISO 294-4 | |||
| 垂直 | 0.59 | -- | % | |
| 流动 | 0.41 | -- | % | |
| 吸水率 | ISO 62 | |||
| 饱和,23℃ | 6.9到7.5 | -- | % | |
| 平衡,23℃,50% RH | 2.1到2.5 | -- | % | |
| 粘数(96%H2SO4) | 123 | -- | cm³/g | ISO 307 |
| 机械性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 拉伸模量 | 8400 | 4000 | MPa | ISO 527-1 |
| 拉伸应力(断裂) | 115 | 55.0 | MPa | ISO 527-2 |
| 拉伸应变(断裂) | 2.7 | 9.8 | % | ISO 527-2 |
| 弯曲模量 | 8200 | 3800 | MPa | ISO 178 |
| 弯曲应力 | 175 | 90.0 | MPa | ISO 178 |
| 冲击性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 简支梁缺口冲击强度 | ISO 179/1eA | |||
| -30℃ | 5.5 | 4.0 | kJ/m² | |
| 23℃ | 8.0 | 15 | kJ/m² | |
| 简支梁无缺口冲击强度 | ISO 179/1eU | |||
| -30℃ | 40 | 40 | kJ/m² | |
| 23℃ | 45 | 50 | kJ/m² | |
| 悬壁梁缺口冲击强度(23℃) | 8.0 | 10 | kJ/m² | ISO 180/A |
| 热性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 载荷下热变形温度 | ||||
| 0.45 MPa,未退火 | 215 | -- | ℃ | ISO 75-2/B |
| 1.8 MPa,未退火 | 190 | -- | ℃ | ISO 75-2/A |
| 熔融温度 | 220 | -- | ℃ | ISO 11357-3 |
| 线形热膨胀系数 | ISO 11359-2 | |||
| 流动:23到80℃ | 6.0E-5到1.1E-4 | -- | cm/cm/℃ | |
| 垂直:23到80℃ | 3.4E-5到3.8E-5 | -- | cm/cm/℃ | |
| 比热 | 1300 | -- | J/kg/℃ | |
| 最高使用温度-short cycle operation | 180 | -- | ℃ | |
| 电气性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 表面电阻率 | 1.0E+10 | -- | ohms | IEC 60093 |
| 体积电阻率 | 1.0E+15 | 1.0E+12 | ohms·cm | IEC 60093 |
| 相对电容率(1MHz) | 3.90 | 6.20 | IEC 60250 | |
| 耗散因数(1MHz) | 0.020 | 0.20 | IEC 60250 | |
| 补充信息 | 材料识别 | 单位制 | 测试方法 | |
| Polymer Abbreviation | PA6-(GF10+M20) | |||
| 注射 | 干燥 | 单位制 | ||
| 干燥温度 | 80 | ℃ | ||
| 干燥时间 | 4.0 | hr | ||
| 建议的最大水分含量 | 0.15 | % | ||
| 料斗温度 | 80 | ℃ | ||
| 料筒后部温度 | 260 | ℃ | ||
| 料筒中部温度 | 270 | ℃ | ||
| 料筒前部温度 | 280 | ℃ | ||
| 射嘴温度 | 280 | ℃ | ||
| 加工（熔体）温度 | 270到290 | ℃ | ||
| 模具温度 | 80到90 | ℃ | ||
| Residence Time | < 10.0 | min | ||
| Screw Speed | < 18 | m/min | ||
