Ultramid® 1503-2 NF2004
聚酰胺 66 （尼龙66）
德国巴斯夫-BASF Corporation
Ultramid 1503-2 NF2004 is a 33% glass reinforced, heat stabilized injection molding PA6/6.

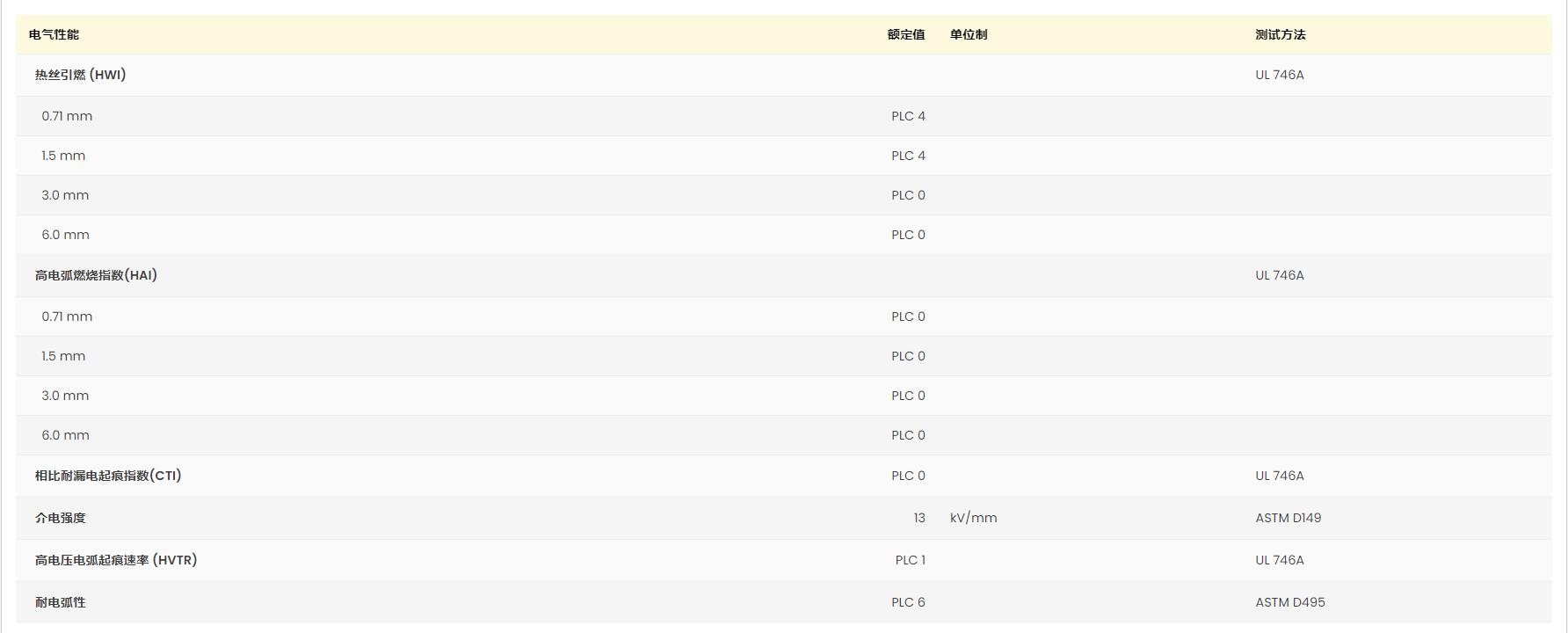

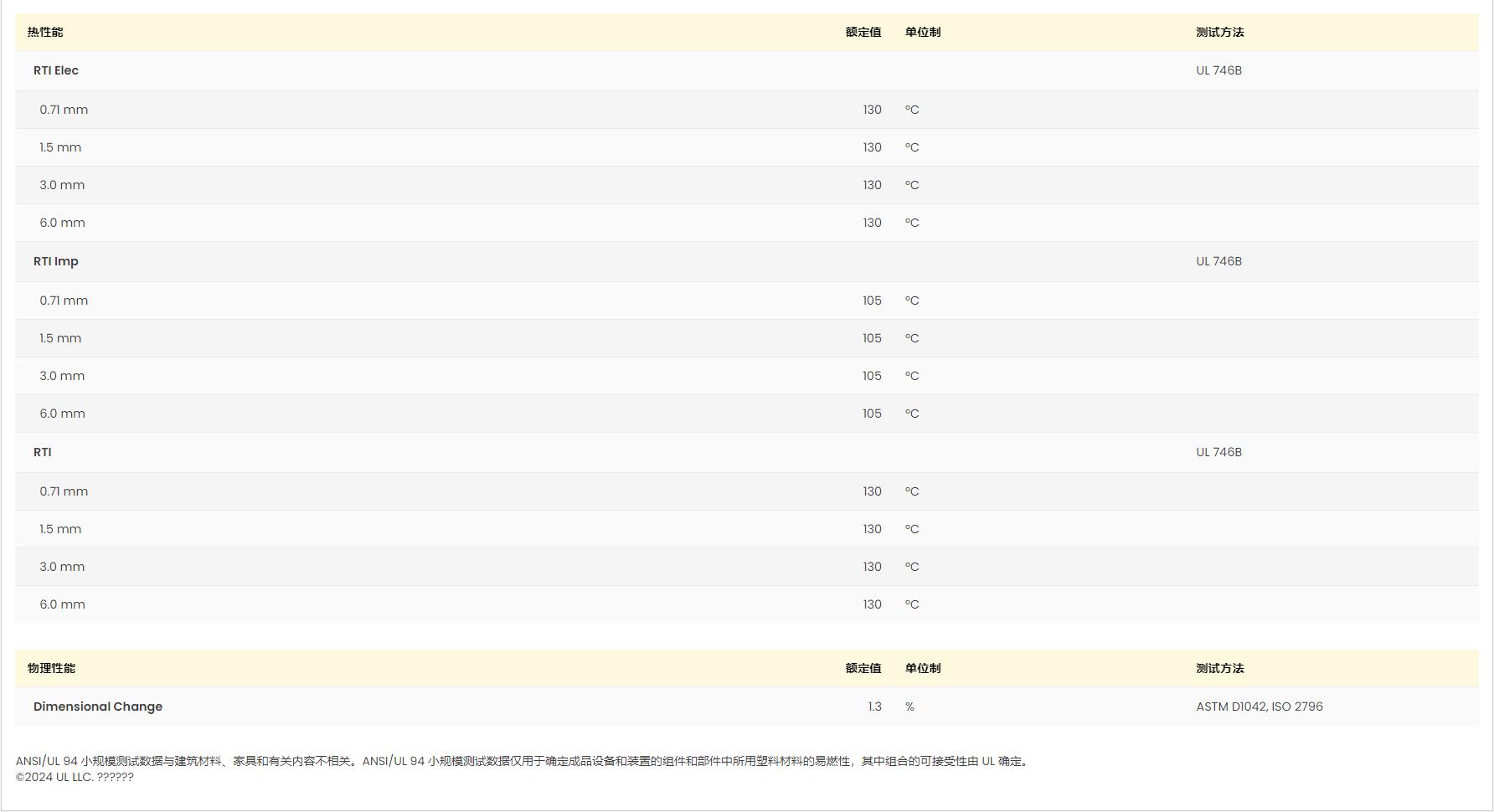

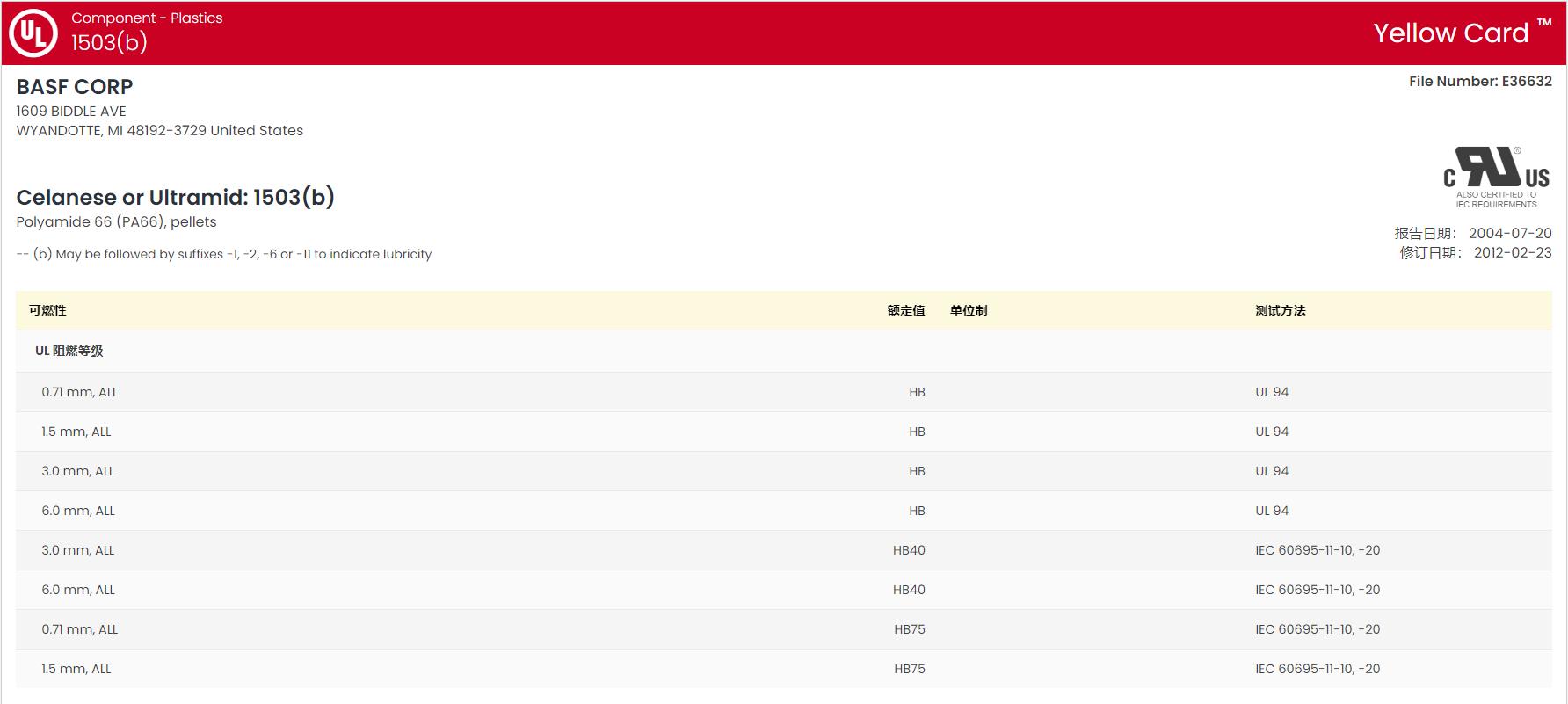

黄卡号码：E36632-317186
增强材料：玻璃纤维33%增强
含添加剂：热稳定剂
材料特性：热稳定
加工方法：粒子注射成型
供货地区：北美洲
中国代理：苏州希普能工程塑料
Ultramid® 1503-2 NF2004 物性表
| 物理性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 密度/比重 | 1.40 | -- | g/cm³ | ASTM D792,ISO 1183 |
| 收缩率-流动(3.18 mm) | 0.30 | -- | % | |
| 吸水率 | ||||
| 饱和 | 5.7 | -- | % | ASTM D570 |
| 饱和,23℃ | 5.7 | -- | % | ISO 62 |
| 平衡,50% RH | 1.7 | -- | % | ASTM D570 |
| 平衡,23℃,50% RH | 1.7 | -- | % | ISO 62 |
| 机械性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 拉伸模量(23℃) | 10800 | 7400 | MPa | ISO 527-1 |
| 抗张强度 | ||||
| 断裂,23℃ | 193 | -- | MPa | ASTM D638 |
| 断裂,23℃ | 210 | 145 | MPa | ISO 527-2 |
| 伸长率 | ||||
| 断裂,23℃ | 3.0 | -- | % | ASTM D638 |
| 断裂,23℃ | 3.0 | 5.0 | % | ISO 527-2 |
| 弯曲模量 | ||||
| 23℃ | 8280 | -- | MPa | ASTM D790 |
| 23℃ | 9900 | 6300 | MPa | ISO 178 |
| 弯曲强度(23℃) | 276 | -- | MPa | ASTM D790 |
| 冲击性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 简支梁缺口冲击强度 | ISO 179 | |||
| -30℃ | 11 | 11 | kJ/m² | |
| 23℃ | 12 | 15 | kJ/m² | |
| 简支梁无缺口冲击强度 | ISO 179 | |||
| -30℃ | 75 | 75 | kJ/m² | |
| 23℃ | 90 | 100 | kJ/m² | |
| 悬壁梁缺口冲击强度 | ||||
| 23℃ | 120 | -- | J/m | ASTM D256 |
| 23℃ | 11 | 15 | kJ/m² | ISO 180 |
| 热性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 载荷下热变形温度 | ||||
| 0.45 MPa,未退火 | 297 | -- | ℃ | ASTM D648 |
| 0.45 MPa,未退火 | 264 | -- | ℃ | ISO 75-2/B |
| 1.8 MPa,未退火 | 252 | -- | ℃ | ASTM D648 |
| 1.8 MPa,未退火 | 255 | -- | ℃ | ISO 75-2/A |
| 熔融峰值温度 | 260 | -- | ℃ | ASTM D3418,ISO 3146 |
| 注射 | 干燥 | 单位制 | ||
| 干燥温度 | 60 | ℃ | ||
| 干燥时间 | 1.0 到 2.0 | hr | ||
| 建议的最大水分含量 | 0.040 到 0.20 | % | ||
| 加工（熔体）温度 | 288 到 305 | ℃ | ||
| 模具温度 | 60 到 100 | ℃ | ||
| 注塑压力 | 3.50 到 12.5 | MPa | ||
| 注射速度 | 快速 | |||
| 背压 | 0.00 到 0.350 | MPa | ||
| 螺杆转速 | 40 到 80 | rpm | ||
| 螺杆压缩比 | 3.0:1.0 to 4.0:1.0 | |||
