Ultramid® A 246M NATURAL
聚酰胺 66 （尼龙66）PA66
德国巴斯夫-BASF Corporation
Ultramid® A 246M Natural is an unfilled polyamide 6.6, impact modified, for injection moulding. This grade offers an excellent impact resistance, even at low temperature.

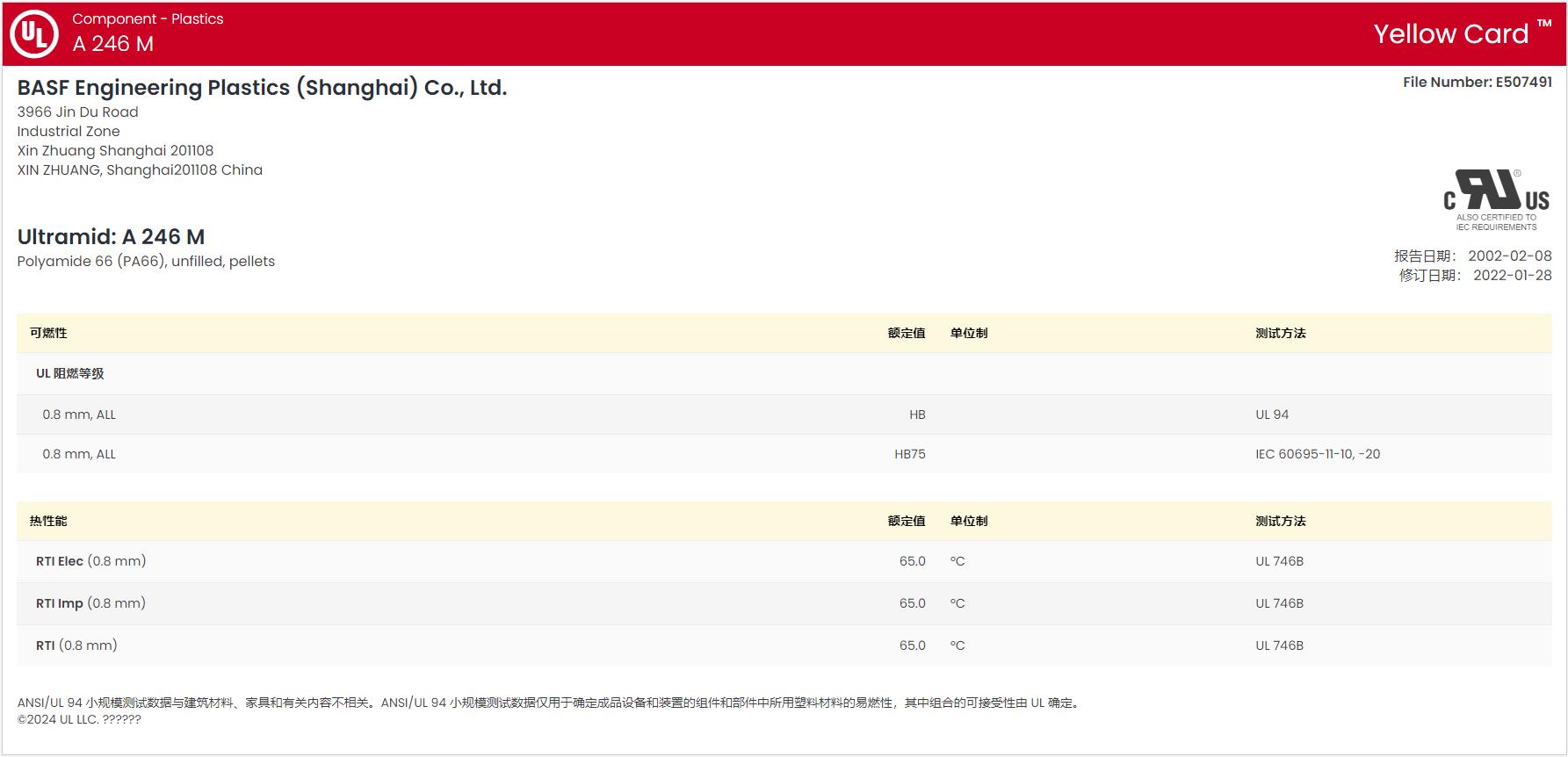

黄卡号码：E507491-104288098
含添加剂：冲击改性剂
材料特性：抗撞击、耐低温冲击、易脱模
材料用途：动力/其它工具、汽车领域的应用、室外应用、体育用品、消费品应用领域、鞋类
加工方法：黑色、自然色粒子注射成型
供货地区：亚太地区、拉丁美洲
中国代理：苏州希普能工程塑料
Ultramid® A 246M NATURAL 加工参数表
| 物理性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 密度 | 1.08 | -- | g/cm³ | ISO 1183 |
| 收缩率 | ISO 294-4 | |||
| 垂直 | 1.6 | -- | % | |
| 流动 | 1.6 | -- | % | |
| 吸水率(24 hr,23℃) | 1.1 | -- | % | ISO 62 |
| 机械性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 拉伸模量 | 1900 | 600 | MPa | ISO 527-1 |
| 抗张强度 | ||||
| 屈服1 | 50.0 | -- | MPa | ASTM D638 |
| 屈服 | 47.0 | 42.0 | MPa | ISO 527-2/50 |
| 断裂 | 44.0 | 35.0 | MPa | ISO 527-2 |
| 拉伸应变 | ||||
| 屈服 | 20 | 210 | % | ISO 527-2/50 |
| 断裂1 | 80 | -- | % | ASTM D638 |
| 弯曲模量 | ||||
| -- | 1800 | -- | MPa | ASTM D790 |
| -- | 1800 | 700 | MPa | ISO 178 |
| 弯曲强度 | ||||
| -- | 70.0 | -- | MPa | ASTM D790 |
| -- | 70.0 | 27.0 | MPa | ISO 178 |
| 冲击性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 简支梁缺口冲击强度(23℃) | 97 | 100 | kJ/m² | ISO 179/1eA |
| 简支梁无缺口冲击强度 | ISO 179/1eU | |||
| -30℃ | 16 | -- | kJ/m² | |
| 23℃ | 无断裂 | -- | ||
| 悬壁梁缺口冲击强度 | ||||
| 23℃ | 100 | 120 | J/m | ASTM D256 |
| -30℃ | 22 | -- | kJ/m² | ISO 180/A |
| 23℃ | 60 | 80 | kJ/m² | ISO 180/A |
| 热性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 载荷下热变形温度 | ||||
| 0.45 MPa,未退火 | 200 | -- | ℃ | ASTM D648 |
| 1.8 MPa,未退火 | 63.0 | -- | ℃ | ASTM D648 |
| 1.8 MPa,未退火 | 65.0 | -- | ℃ | ISO 75-2/A |
| 熔融温度 | 263 | -- | ℃ | ISO 11357-3 |
| 电气性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 表面电阻率 | -- | 1.0E+14 | ohms | IEC 62631-3-2 |
| 体积电阻率 | 1.0E+15 | 1.0E+15 | ohms·m | IEC 62631-3-1 |
| 介电强度 | IEC 60243-1 | |||
| 0.800 mm | 35 | -- | kV/mm | |
| 2.00 mm | 22 | -- | kV/mm | |
| 相对电容率(1 MHz) | 3.50 | -- | IEC 62631-2-1 | |
| 耗散因数(1 MHz) | 0.020 | -- | IEC 62631-2-1 | |
| 漏电起痕指数 | IEC 60112 | |||
| 解决方案 A | 575 | 600 | V | |
| 解决方案 B | 450 | -- | V | |
| 可燃性 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 可燃性等级(1.6 mm) | HB | -- | IEC 60695-11-10,-20 | |
| 注射 | 干燥 | 单位制 | ||
| 干燥温度 | 80 | ℃ | ||
| 建议的最大水分含量 | 0.20 | % | ||
| 料筒后部温度 | 265 到 275 | ℃ | ||
| 料筒中部温度 | 270 到 280 | ℃ | ||
| 料筒前部温度 | 280 到 285 | ℃ | ||
| 模具温度 | 60 到 80 | ℃ | ||
| 注射说明 The material is supplied in airtight bags, ready for use. In case that the virgin material has absorbed moisture, it must be dried with a dehumidified air drying equipment, dew point mini -20℃. Recommended time 2-4h Injection Advice: For unfilled polyamides, BASF SE recommends the use of high alloy steel with a low chromium content. For example: X38CrMoV5-1 (EN Norm) - 1.2367 /1.2343 (DIN Norm). In the case of high requirements on surface quality a mould temperature of up to 120℃ can be considered. The processing parameters like processing temperatures are a recommendation and can be adjusted in function of injection machine size, part geometry / design 备注 151 mm/min |
||||
