Ultramid® A3ZG7 HP BK20465
聚酰胺66(尼龙66)PA66
德国巴斯夫-BASF Corporation
产品说明:
Ultramid A3ZG7 HP BK20465 is a 33% glass reinforced, heat stabilized, impact modified PA66 black with a combination of excellent impact resistance, toughness and strength.

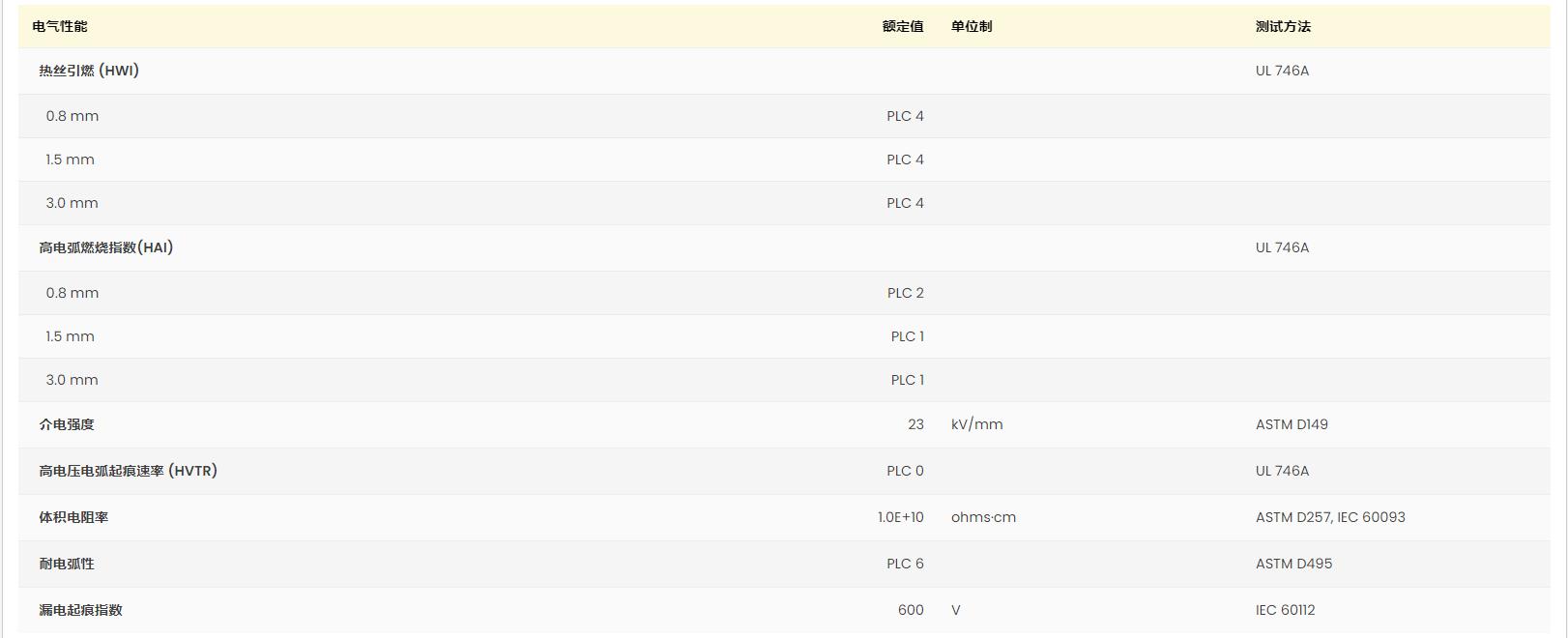

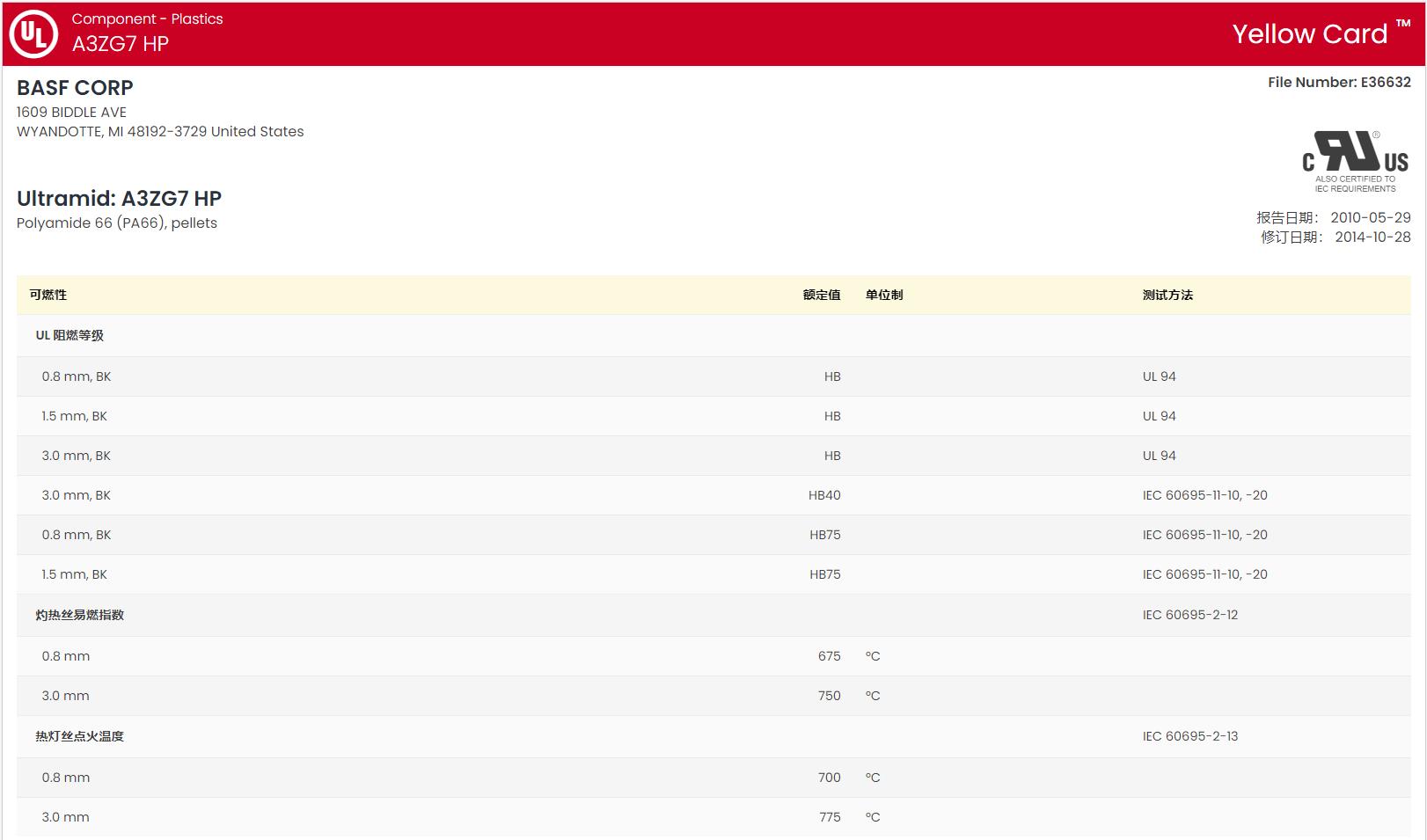

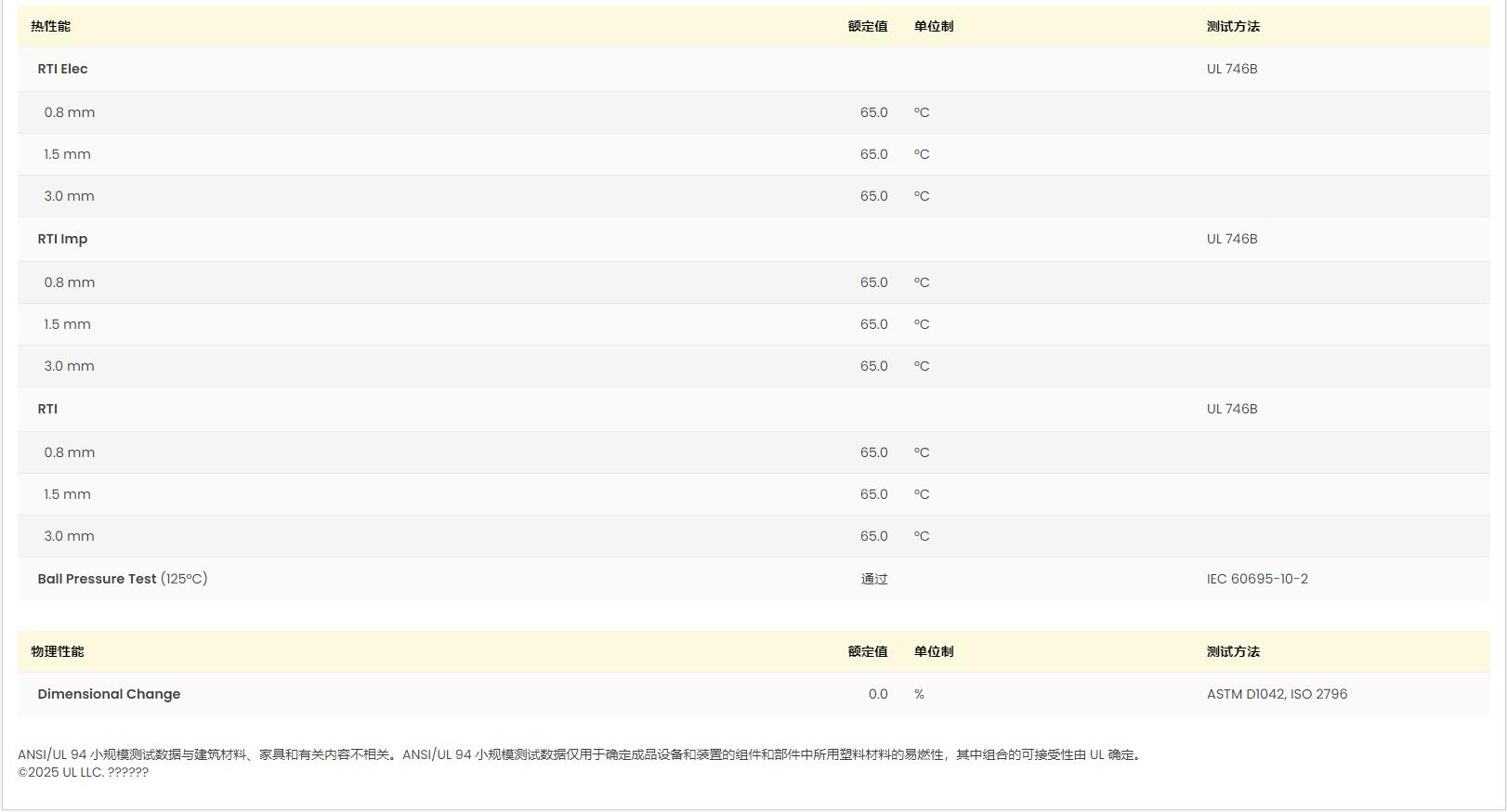

黄卡号码：E36632-100688193
增强材料：玻璃纤维33%增强
含添加剂：冲击改性剂、热稳定剂
材料特性：冲击改性、高抗撞击、高强度、高韧性、耐油、热稳定
加工方法：黑色粒子注射成型
供货地区：北美洲
中国代理：苏州希普能工程塑料
Ultramid® A3ZG7 HP BK20465 加工参数表
| 物理性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 密度 | 1.33 | -- | g/cm³ | ISO 1183 |
| 收缩率 | ISO 294-4 | |||
| 垂直 | 1.0 | -- | % | |
| 流动 | 0.30 | -- | % | |
| 机械性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 拉伸模量(23℃) | 8990 | 6750 | MPa | ISO 527-1 |
| 拉伸应力(断裂,23℃) | 146 | 107 | MPa | ISO 527-2 |
| 拉伸应变(断裂,23℃) | 4.7 | 8.4 | % | ISO 527-2 |
| 弯曲模量(23℃) | 8380 | 6370 | MPa | ISO 178 |
| 弯曲应力(23℃) | 235 | 170 | MPa | ISO 178 |
| 冲击性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 简支梁缺口冲击强度 | ISO 179 | |||
| -30℃ | 16 | 15 | kJ/m² | |
| 23℃ | 23 | 27 | kJ/m² | |
| 简支梁无缺口冲击强度 | ISO 179 | |||
| -30℃ | 110 | 100 | kJ/m² | |
| 23℃ | 98 | 97 | kJ/m² | |
| 悬壁梁缺口冲击强度 | ISO 180 | |||
| -40℃ | 16 | 15 | kJ/m² | |
| 23℃ | 24 | 28 | kJ/m² | |
| 热性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 载荷下热变形温度 | ||||
| 0.45 MPa,未退火 | 260 | -- | ℃ | ISO 75-2/B |
| 1.8 MPa,未退火 | 246 | -- | ℃ | ISO 75-2/A |
| 溶融温度（DSC） | 260 | -- | ℃ | ISO 3146 |
| 注射 | 干燥 | 单位制 | ||
| 干燥温度 | 60 | ℃ | ||
| 干燥时间 | 1.0 到 2.0 | hr | ||
| 建议的最大水分含量 | 0.040 到 0.20 | % | ||
| 加工（熔体）温度 | 288 到 305 | ℃ | ||
| 模具温度 | 60 到 100 | ℃ | ||
| 注塑压力 | 35.0 到 125 | MPa | ||
| 注射速度 | 快速 | |||
| 背压 | 0.00 到 0.350 | MPa | ||
| 螺杆转速 | 40 到 80 | rpm | ||
| 螺杆压缩比 | 3.0:1.0 to 4.0:1.0 | |||
