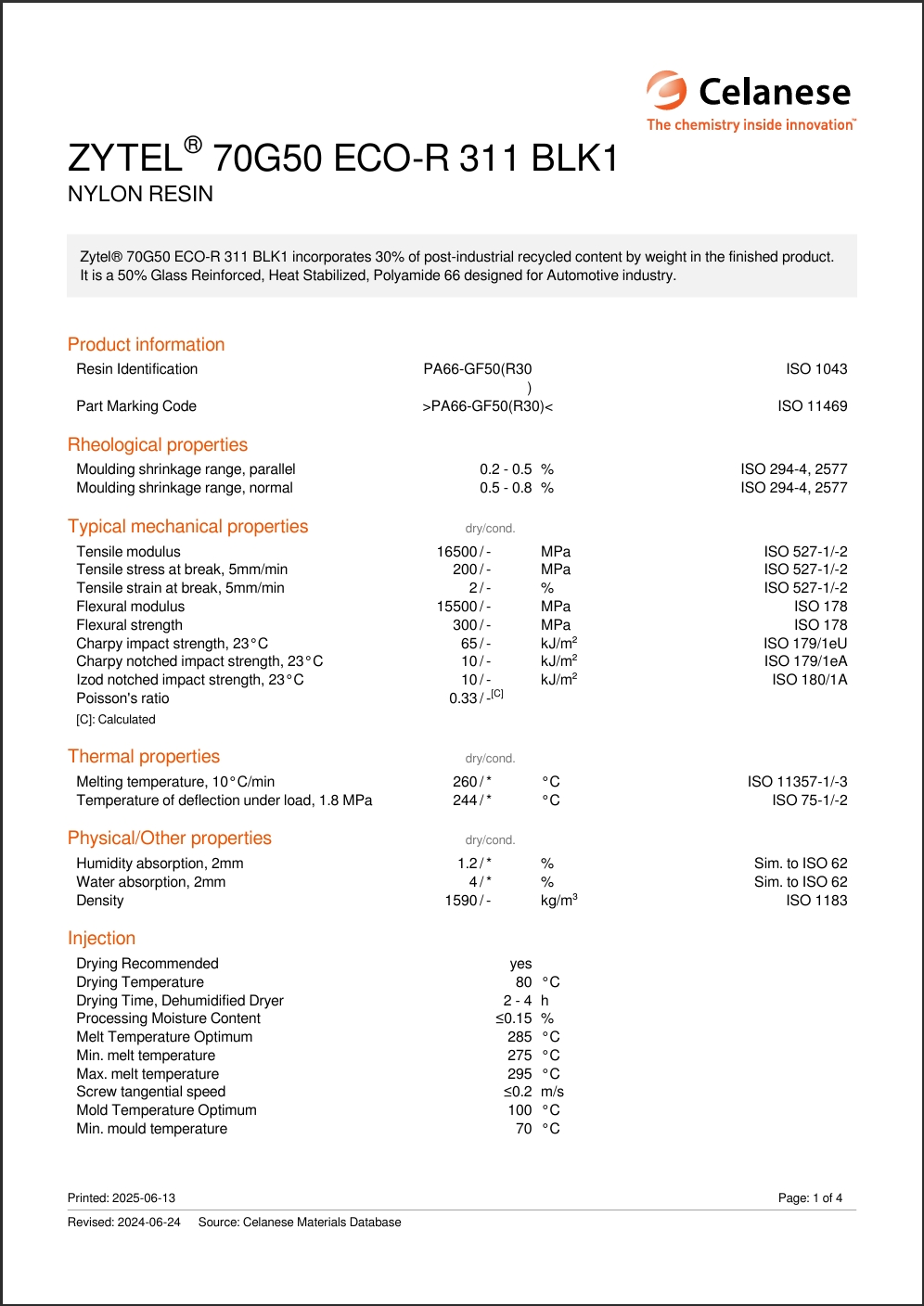

Zytel® 70G50 ECO-R 311 BLK1
聚酰胺66（尼龙66）PA66-GF50(R30)
美国塞拉尼斯-Celanese Corporation
产品说明:
Zytel® 70G50 ECO-R 311 BLK1 incorporates 30% of post-industrial recycled content by weight in the finished product. It is a 50% Glass Reinforced, Heat Stabilized, Polyamide 66 designed for Automotive industry.
增强材料：玻璃纤维50%增强
含添加剂：热稳定剂
回收含量：是
材料特性：环保，热稳定
加工方法：粒子注射成型
供货地区：北美洲，非洲和中东，拉丁美洲，欧洲，亚太地区
中国代理：苏州希普能工程塑料
Zytel® 70G50 ECO-R 311 BLK1赛拉尼斯PA66中文加工参数表
| 物理性能 | 额定值 | 单位制 | 测试方法 |
| 密度 | 1.59 | g/cm³ | ISO 1183 |
| 收缩率 | ISO 294-4 | ||
| 垂直 | 0.50到0.80 | % | |
| 流动 | 0.20到0.50 | % | |
| 吸水率 | ISO 62 | ||
| 饱和,23℃,2.00mm | 4.0 | % | |
| 平衡,23℃,2.00mm,50% RH | 1.2 | % | |
| 机械性能 | 额定值 | 单位制 | 测试方法 |
| 拉伸模量 | 16500 | MPa | ISO 527-1 |
| 拉伸应力(断裂) | 200 | MPa | ISO 527-2/5 |
| 拉伸应变(断裂) | 2.0 | % | ISO 527-2/5 |
| 弯曲模量 | 15500 | MPa | ISO 178 |
| 弯曲应力 | 300 | MPa | ISO 178 |
| 泊松比 | 0.33 | ||
| 冲击性能 | 额定值 | 单位制 | 测试方法 |
| 简支梁缺口冲击强度(23℃) | 10 | kJ/m² | ISO 179/1eA |
| 简支梁无缺口冲击强度(23℃) | 65 | kJ/m² | ISO 179/1eU |
| 悬壁梁缺口冲击强度(23℃) | 10 | kJ/m² | ISO 180/1A |
| 热性能 | 额定值 | 单位制 | 测试方法 |
| 载荷下热变形温度(1.8 MPa,未退火) | 244 | ℃ | ISO 75-2/A |
| 熔融温度1 | 260 | ℃ | ISO 11357-3 |
| 注射 | 额定值 | 单位制 | |
| 干燥温度 | 80 | ℃ | |
| 干燥时间-热风干燥机 | 2.0到4.0 | hr | |
| 建议的最大水分含量 | < 0.15 | % | |
| 加工（熔体）温度 | 275到295 | ℃ | |
| Melt Temperature,Optimum | 285 | ℃ | |
| 模具温度 | 70到120 | ℃ | |
| Mold Temperature,Optimum | 100 | ℃ | |
| Drying Recommended | yes | ||
| Screw Tangential Speed | < 12 | m/min | |
| 备注 110℃/min |
|||
