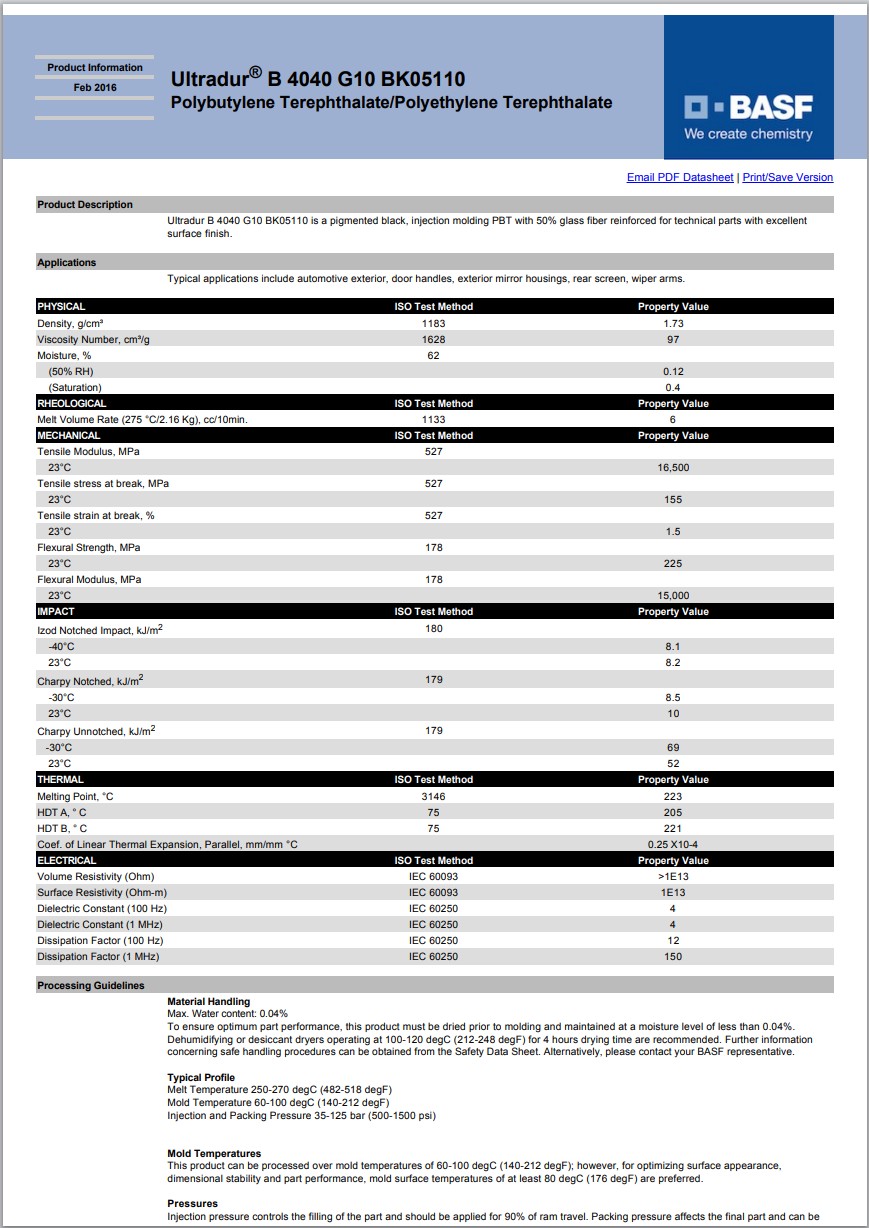

Ultradur® B 4040 G10 BK05110
聚丁烯对苯二甲酸酯(PBT)
德国巴斯夫-BASF Corporation
产品说明:
Ultradur B 4040 G10 BK05110 is a pigmented black, injection molding PBT with 50% glass fiber reinforced for technical parts with excellent surface finish.
Applications
Typical applications include automotive exterior, door handles, exterior mirror housings, rear screen, wiper arms.
增强材料：玻璃纤维50%增强
材料特性：优良外观
材料用途：把手，工程配件，汽车外部零件，外壳
加工方法：黑色粒子注射成型
供货地区：北美洲
中国代理：苏州希普能工程塑料
Ultradur® B 4040 G10 BK05110 巴斯夫中文加工参数表
| 物理性能 | 额定值 | 单位制 | 测试方法 |
| 密度/比重 | 1.73 | g/cm³ | ASTM D792,ISO 1183 |
| 熔融体积流量（MVR）(275℃/2.16kg) | 6.0 | cm³/10min | ISO 1133 |
| 收缩率-流动(3.18 mm) | 0.2 | % | |
| 吸水率 | |||
| 饱和 | 0.40 | % | ASTM D570 |
| 饱和,23℃ | 0.40 | % | ISO 62 |
| 平衡,50% RH | 0.12 | % | ASTM D570 |
| 平衡,23℃,50% RH | 0.12 | % | ISO 62 |
| Viscosity Number (Reduced Viscosity) | 97.0 | ml/g | ISO 1628 |
| 机械性能 | 额定值 | 单位制 | 测试方法 |
| 拉伸模量(23℃) | 16500 | MPa | ISO 527-1 |
| 抗张强度 | |||
| 断裂,23℃ | 140 | MPa | ASTM D638 |
| 断裂,23℃ | 155 | MPa | ISO 527-2 |
| 伸长率(断裂,23℃) | 1.5 | % | ASTM D638,ISO 527-2 |
| 弯曲模量 | |||
| 23℃ | 13600 | MPa | ASTM D790 |
| 23℃ | 15000 | MPa | ISO 178 |
| 弯曲应力(23℃) | 225 | MPa | ISO 178 |
| 冲击性能 | 额定值 | 单位制 | 测试方法 |
| 简支梁缺口冲击强度 | ISO 179 | ||
| -30℃ | 8.5 | kJ/m² | |
| 23℃ | 10 | kJ/m² | |
| 简支梁无缺口冲击强度 | ISO 179 | ||
| -30℃ | 69 | kJ/m² | |
| 23℃ | 52 | kJ/m² | |
| 悬壁梁缺口冲击强度 | |||
| -40℃ | 64 | J/m | ASTM D256 |
| 23℃ | 75 | J/m | ASTM D256 |
| -40℃ | 8.1 | kJ/m² | ISO 180 |
| 23℃ | 8.2 | kJ/m² | ISO 180 |
| 热性能 | 额定值 | 单位制 | 测试方法 |
| 载荷下热变形温度 | |||
| 0.45 MPa,未退火 | 220 | ℃ | ASTM D648 |
| 0.45 MPa,未退火 | 221 | ℃ | ISO 75-2/B |
| 1.8 MPa,未退火 | 215 | ℃ | ASTM D648 |
| 1.8 MPa,未退火 | 205 | ℃ | ISO 75-2/A |
| 熔融峰值温度 | 223 | ℃ | ASTM D3418,ISO 3146 |
| 线形热膨胀系数-流动 | 2.5E-5 | cm/cm/℃ | |
| 电气性能 | 额定值 | 单位制 | 测试方法 |
| 表面电阻率 | |||
| 1.50 mm | 1.0E+13 | ohms | ASTM D257 |
| -- | 1.0E+13 | ohms | IEC 60093 |
| 体积电阻率 | |||
| 1.50 mm | >1.0E+15 | ohms·cm | ASTM D257 |
| -- | >1.0E+15 | ohms·cm | IEC 60093 |
| 介电常数 | IEC 60250 | ||
| 100 Hz | 4.00 | ||
| 1 MHz | 4.00 | ||
| 耗散因数 | IEC 60250 | ||
| 100 Hz | 1.2E-3 | ||
| 1 MHz | 0.015 | ||
| 注射 | 额定值 | 单位制 | |
| 干燥温度 | 100 到 120 | ℃ | |
| 干燥时间 | 4.0 | hr | |
| 建议的最大水分含量 | 0.040 | % | |
| 加工（熔体）温度 | 250 到 270 | ℃ | |
| 模具温度 | 60 到 100 | ℃ | |
| 注塑压力 | 3.50 到 12.5 | MPa | |
| 注射速度 | 快速 | ||
| 背压 | < 1.00 | MPa | |
