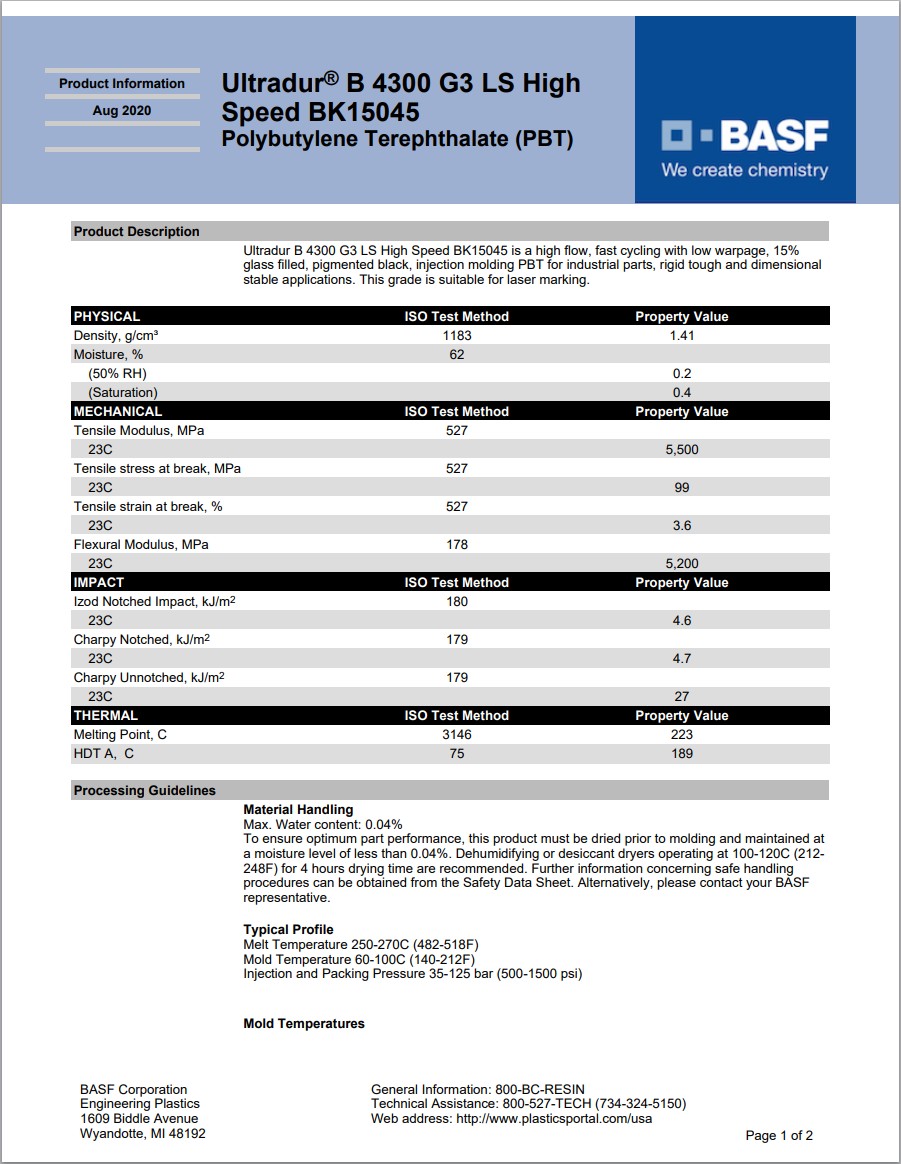

Ultradur® B 4300 G3 LS High Speed BK15045
聚丁烯对苯二甲酸酯(PBT)
德国巴斯夫-BASF Corporation
产品说明:
Ultradur B 4300 G3 LS High Speed BK15045 is a high flow, fast cycling with low warpage, 15% glass filled, pigmented black, injection molding PBT for industrial parts, rigid tough and dimensional stable applications. This grade is suitable for laser marking.
增强材料：玻璃纤维15%增强
材料特性：尺寸稳定性良好，低翘曲，激光标记，快的成型周期，流动性高，韧性良好，Good Rigidity
材料用途：工业应用
加工方法：黑色粒子注射成型
供货地区：北美洲
中国代理：苏州希普能工程塑料
Ultradur® B 4300 G3 LS High Speed BK15045巴斯夫中文加工参数表
| 物理性能 | 额定值 | 单位制 | 测试方法 |
| 密度 | 1.41 | g/cm³ | ISO 1183 |
| 吸水率 | ISO 62 | ||
| 饱和,23℃ | 0.40 | % | |
| 平衡,23℃,50% RH | 0.20 | % | |
| 机械性能 | 额定值 | 单位制 | 测试方法 |
| 拉伸模量(23℃) | 5500 | MPa | ISO 527-1 |
| 拉伸应力(断裂,23℃) | 99.0 | MPa | ISO 527-2 |
| 拉伸应变(断裂,23℃) | 3.6 | % | ISO 527-2 |
| 弯曲模量(23℃) | 5200 | MPa | ISO 178 |
| 冲击性能 | 额定值 | 单位制 | 测试方法 |
| 简支梁缺口冲击强度(23℃) | 4.7 | kJ/m² | ISO 179 |
| 简支梁无缺口冲击强度(23℃) | 27 | kJ/m² | ISO 179 |
| 悬壁梁缺口冲击强度(23℃) | 4.6 | kJ/m² | ISO 180 |
| 热性能 | 额定值 | 单位制 | 测试方法 |
| 载荷下热变形温度(1.8 MPa,未退火) | 189 | ℃ | ISO 75-2/A |
| 溶融温度（DSC） | 223 | ℃ | ISO 3146 |
| 注射 | 额定值 | 单位制 | |
| 干燥温度 | 100 到 120 | ℃ | |
| 干燥时间 | 4.0 | hr | |
| 建议的最大水分含量 | 0.040 | % | |
| 加工（熔体）温度 | 250 到 270 | ℃ | |
| 模具温度 | 60 到 100 | ℃ | |
| 注塑压力 | 3.50 到 12.5 | MPa | |
| 注射速度 | 快速 | ||
| 背压 | < 1.00 | MPa | |
