Ultradur® B 4406 G2
聚丁烯对苯二甲酸酯(PBT)PBT FR (17)
德国巴斯夫-BASF Corporation
产品说明:
Injection molding grade with 10% glass fibers for parts requiring enhanced fire resistance (eg relay housings, coil formers, switches, lighting components, plug-and-socket connectors).

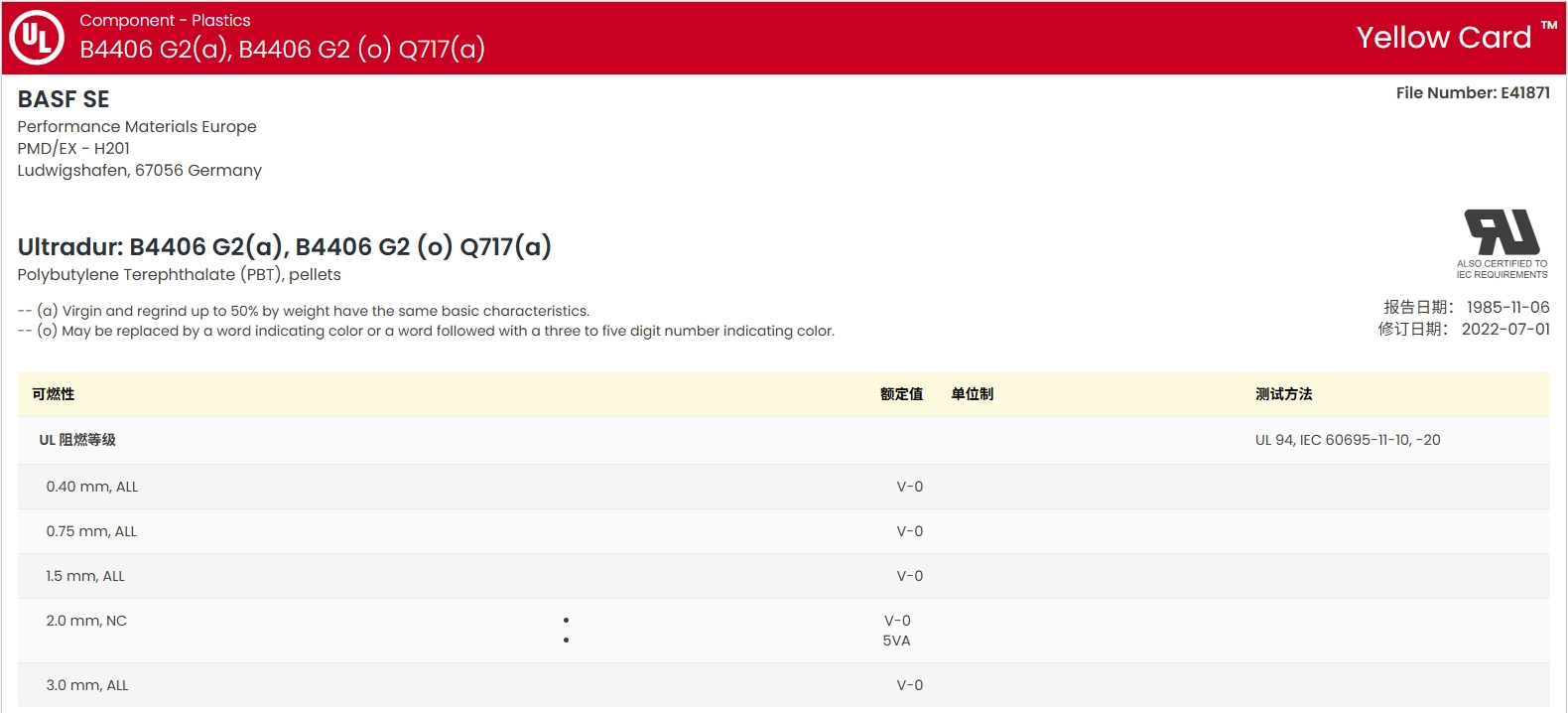

ul证书号：E41871-233786
增强材料：玻璃纤维10%增强
含添加剂：阻燃剂
材料特性：阻燃
材料用途：开关，连接器，外壳，照明应用
加工方法：粒子注射成型
供货地区：亚太地区，欧洲
中国代理：苏州希普能工程塑料
Ultradur® B 4406 G2巴斯夫中文加工参数表
| 物理性能 | 额定值 | 单位制 | 测试方法 |
| 密度 | 1.52 | g/cm³ | ISO 1183 |
| 表观密度 | 0.70到0.80 | g/cm³ | |
| 熔融体积流量（MVR）(275℃/2.16kg) | 15 | cm³/10min | ISO 1133 |
| 收缩率 | |||
| 垂直 | 1.3 | % | |
| 流动 | 0.60 | % | |
| 吸水率 | ISO 62 | ||
| 饱和,23℃ | 0.40 | % | |
| 平衡,23℃,50% RH | 0.20 | % | |
| 粘数1 | 120 | cm³/g | ISO 307 |
| 机械性能 | 额定值 | 单位制 | 测试方法 |
| 拉伸模量 | 5500 | MPa | ISO 527-1 |
| 拉伸应力(断裂) | 95.0 | MPa | ISO 527-2 |
| 拉伸应变(断裂) | 3.3 | % | ISO 527-2 |
| 冲击性能 | 额定值 | 单位制 | 测试方法 |
| 简支梁缺口冲击强度(23℃) | 5.0 | kJ/m² | ISO 179/1eA |
| 简支梁无缺口冲击强度 | ISO 179/1eU | ||
| -30℃ | 40 | kJ/m² | |
| 23℃ | 40 | kJ/m² | |

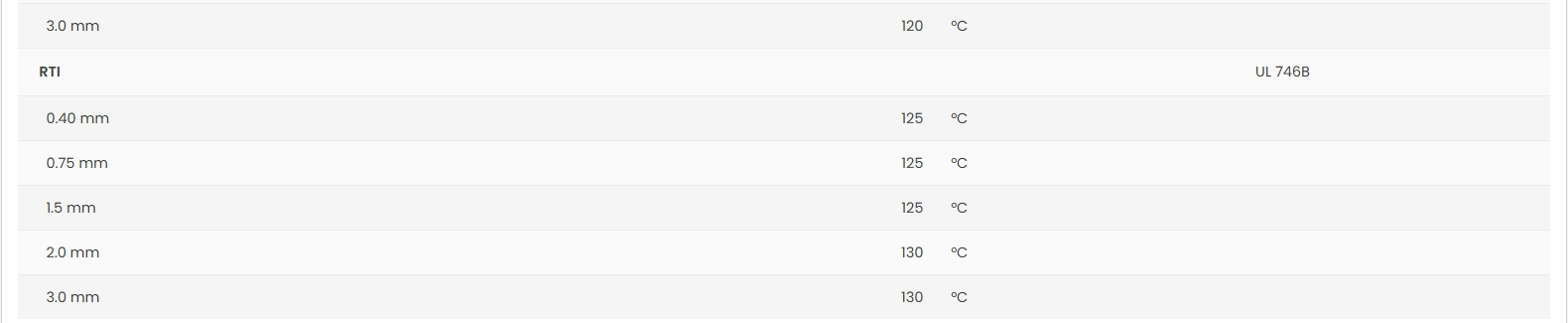

| 热性能 | 额定值 | 单位制 | 测试方法 |
| 载荷下热变形温度 | |||
| 0.45 MPa,未退火 | 215 | ℃ | ISO 75-2/B |
| 1.8 MPa,未退火 | 190 | ℃ | ISO 75-2/A |
| 熔融温度 | 223 | ℃ | ISO 11357-3 |

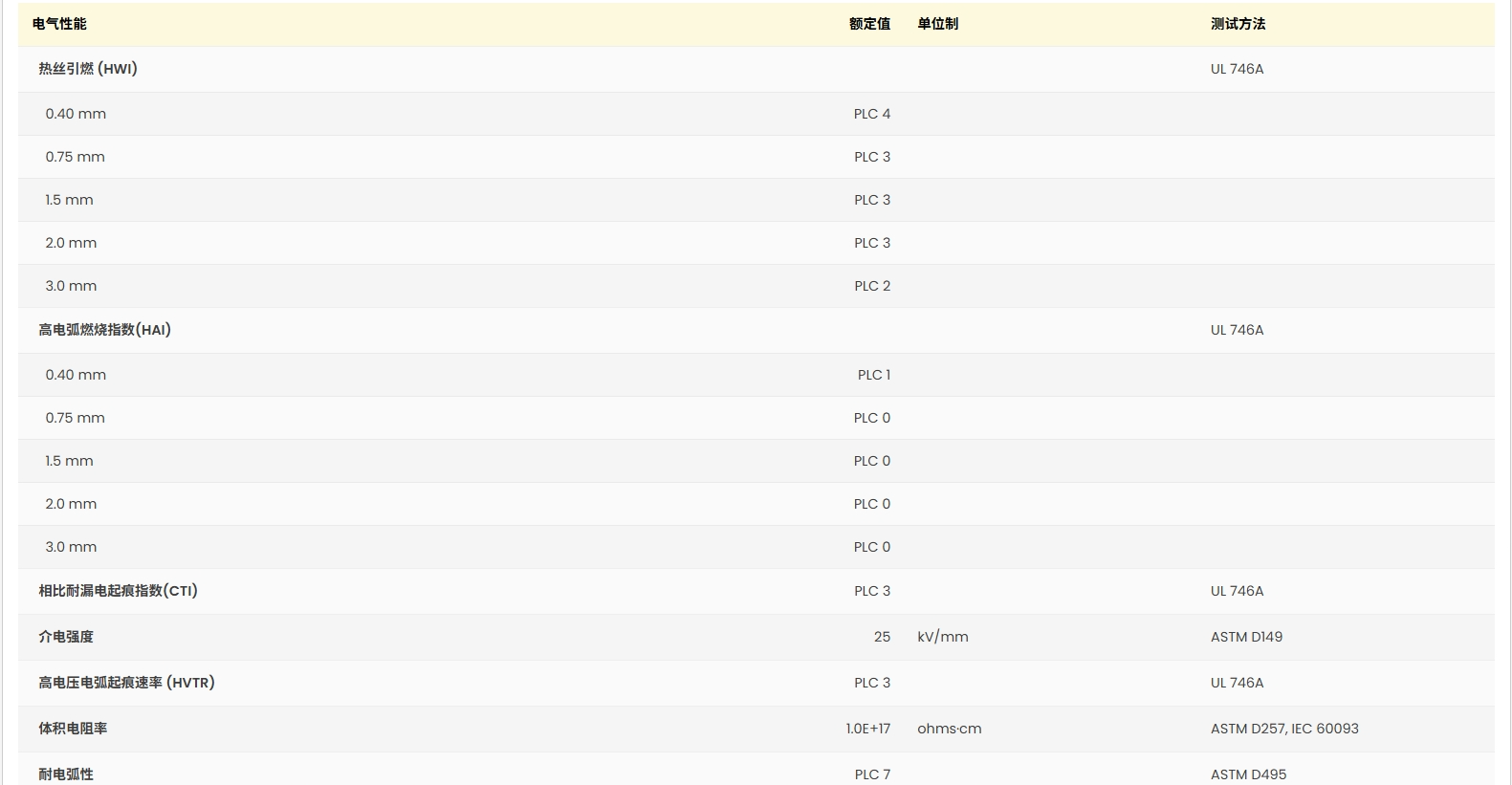

| 电气性能 | 额定值 | 单位制 | 测试方法 |
| 表面电阻率 | 1.0E+13 | ohms | IEC 60093 |
| 体积电阻率 | 1.0E+16 | ohms·cm | IEC 60093 |
| 相对电容率(1MHz) | 3.50 | IEC 60250 | |
| 耗散因数(1MHz) | 0.015 | IEC 60250 | |
| 漏电起痕指数(解决方案A) | 225 | V | IEC 60112 |
| 可燃性 | 额定值 | 单位制 | 测试方法 |
| 灼热丝易燃指数(1.0mm) | 960 | ℃ | IEC 60695-2-12 |
| 极限氧指数 | 30 | % | ISO 4589-2 |
| 注射 | 额定值 | 单位制 | |
| 干燥温度 | 80到120 | ℃ | |
| 干燥时间 | 4.0 | hr | |
| 建议的最大水分含量 | 0.040 | % | |
| 料斗温度 | 80 | ℃ | |
| 料筒后部温度 | 240 | ℃ | |
| 料筒中部温度 | 245 | ℃ | |
| 料筒前部温度 | 250 | ℃ | |
| 射嘴温度 | 250 | ℃ | |
| 加工（熔体）温度 | 250到275 | ℃ | |
| 模具温度 | 60到100 | ℃ | |
| Screw Speed | < 15 | m/min | |
| 备注 1solution 0,005 g/ml Phenole/1,2 Dichlorbenzol 1:1 |
|||
