Ultradur® B 4406 G6
聚丁烯对苯二甲酸酯(PBT)PBT FR(17)
德国巴斯夫-BASF Corporation
产品说明:
Injection molding grade with 30% glass fibers for parts requiring enhanced fire resistance (eg potentiometer parts, plug-and-socket connectors, switches).

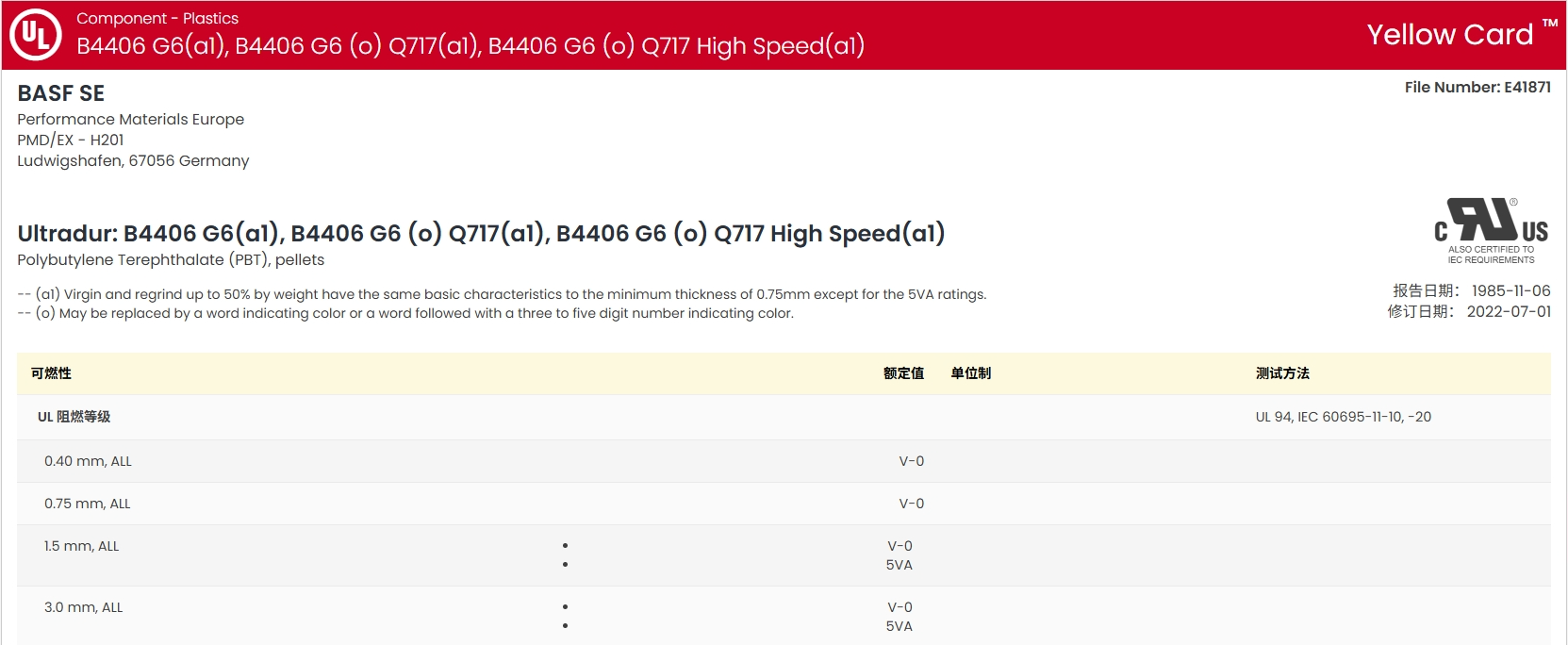

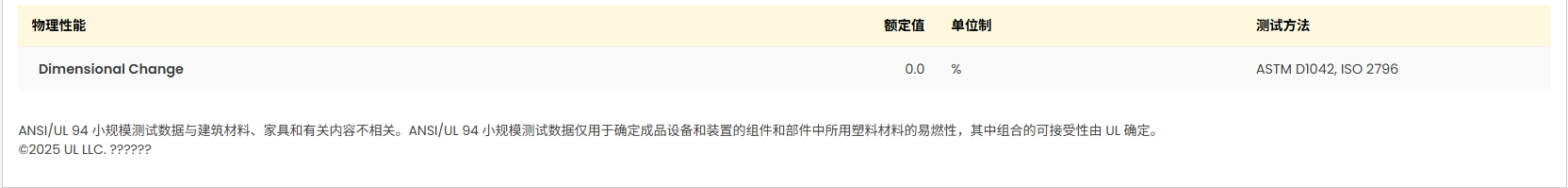

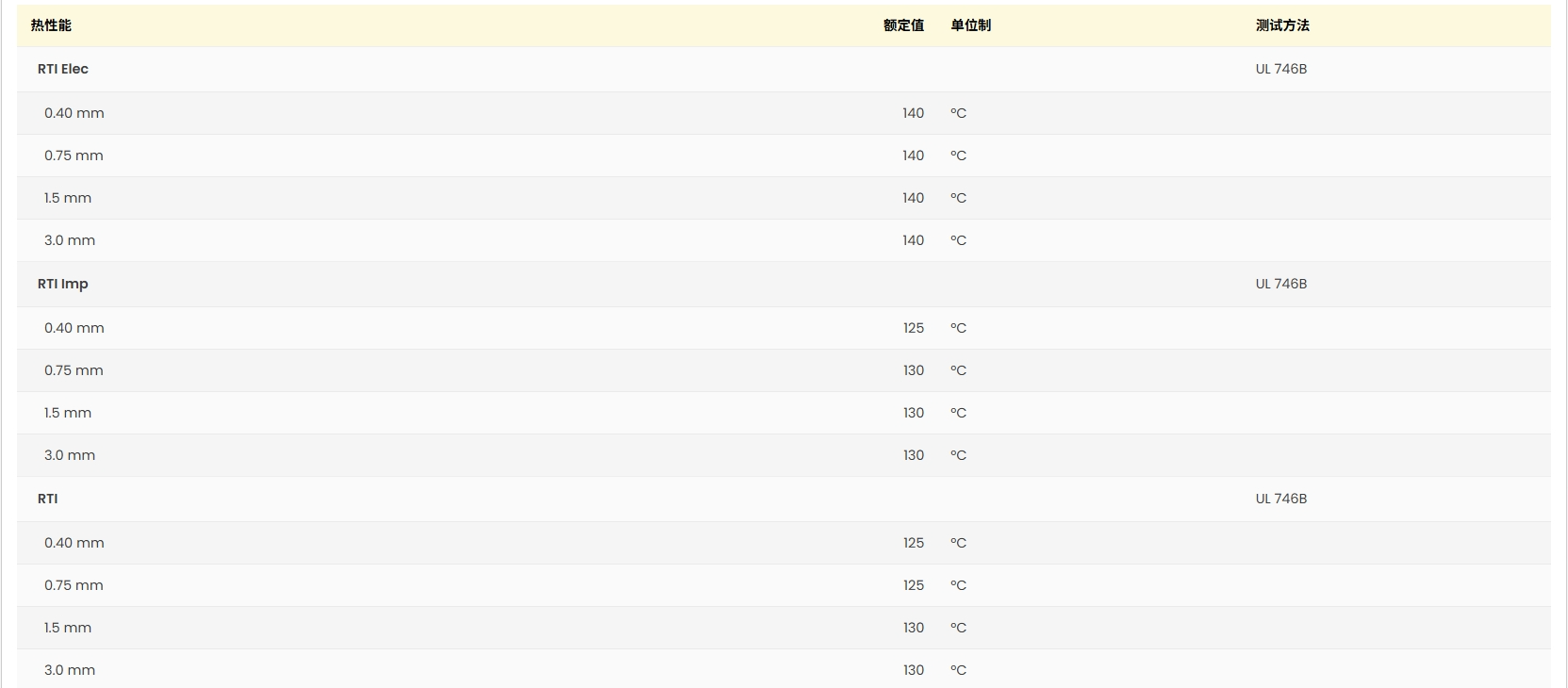

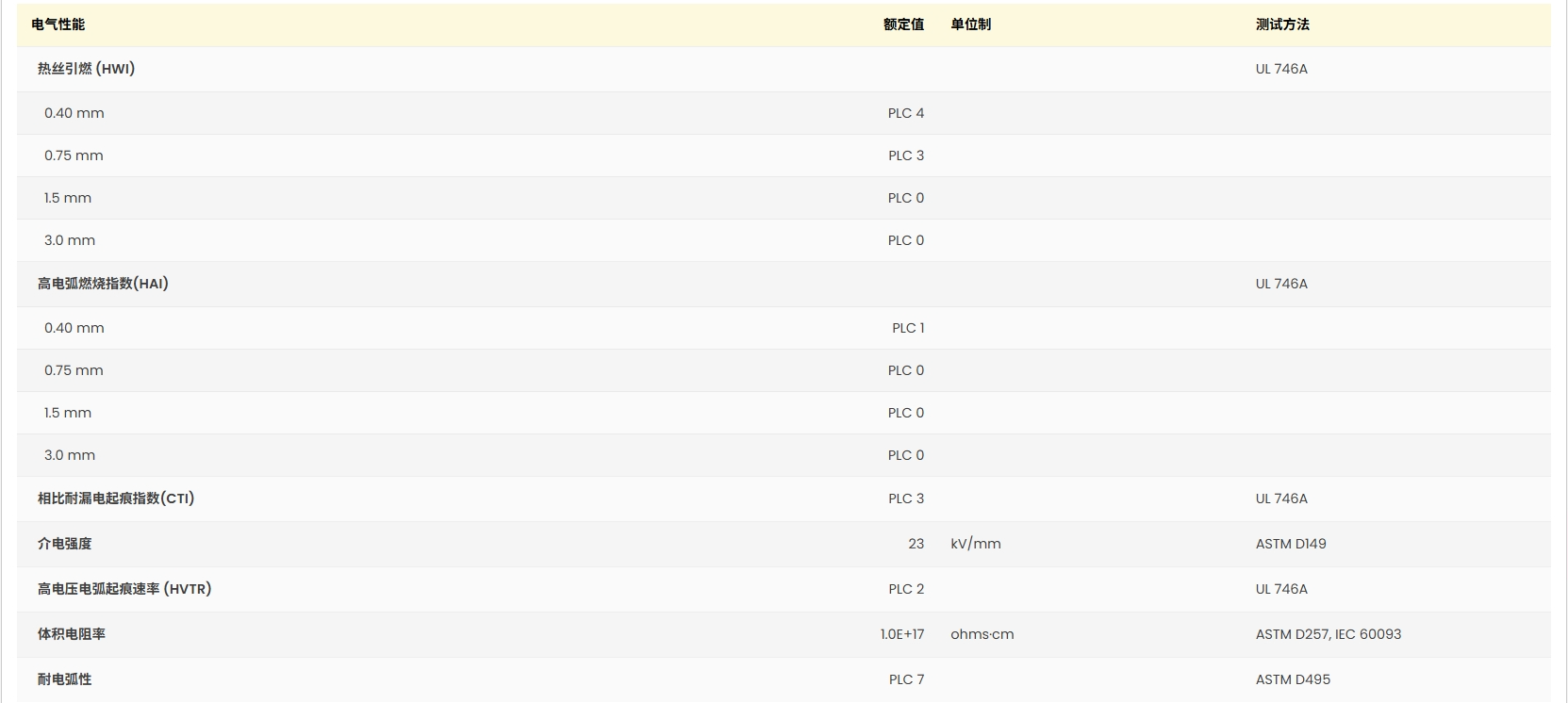

ul证书号：E41871-233791，E36632-101117278
增强材料：玻璃纤维30%增强
材料特性：阻燃
材料用途：电气元件，开关，连接器
加工方法：黑色粒子注射成型
供货地区：欧洲，亚太地区
中国代理：苏州希普能工程塑料
Ultradur® B 4406 G6巴斯夫中文加工参数表
| 物理性能 | 额定值 | 单位制 | 测试方法 |
| 密度 | 1.65 | g/cm³ | ISO 1183 |
| 熔融体积流量（MVR）(275℃/2.16kg) | 8.0 | cm³/10min | ISO 1133 |
| 收缩率 | |||
| 垂直 | 1.0 | % | |
| 流动 | 0.20 | % | |
| 吸水率 | ISO 62 | ||
| 饱和,23℃ | 0.40 | % | |
| 平衡,23℃,50% RH | 0.20 | % | |
| 粘数1 | 108 | cm³/g | ISO 307 |
| 机械性能 | 额定值 | 单位制 | 测试方法 |
| 拉伸模量 | 11300 | MPa | ISO 527-1 |
| 拉伸应力(断裂) | 145 | MPa | ISO 527-2 |
| 拉伸应变(断裂) | 2.3 | % | ISO 527-2 |
| 冲击性能 | 额定值 | 单位制 | 测试方法 |
| 简支梁缺口冲击强度(23℃) | 10 | kJ/m² | ISO 179/1eA |
| 简支梁无缺口冲击强度 | ISO 179/1eU | ||
| -30℃ | 55 | kJ/m² | |
| 23℃ | 60 | kJ/m² | |
| 热性能 | 额定值 | 单位制 | 测试方法 |
| 载荷下热变形温度 | |||
| 0.45 MPa,未退火 | 220 | ℃ | ISO 75-2/B |
| 1.8 MPa,未退火 | 205 | ℃ | ISO 75-2/A |
| 熔融温度 | 223 | ℃ | ISO 11357-3 |
| 电气性能 | 额定值 | 单位制 | 测试方法 |
| 表面电阻率 | 1.0E+13 | ohms | IEC 60093 |
| 体积电阻率 | 1.0E+16 | ohms·cm | IEC 60093 |
| 相对电容率(1MHz) | 3.90 | IEC 60250 | |
| 耗散因数(1MHz) | 0.015 | IEC 60250 | |
| 漏电起痕指数(解决方案A) | 200 | V | IEC 60112 |
| 可燃性 | 额定值 | 单位制 | 测试方法 |
| 灼热丝易燃指数(1.0mm) | 960 | ℃ | IEC 60695-2-12 |
| 极限氧指数 | 32 | % | ISO 4589-2 |
| 注射 | 额定值 | 单位制 | |
| 干燥温度 | 80到120 | ℃ | |
| 干燥时间 | 4.0 | hr | |
| 料斗温度 | 80 | ℃ | |
| 料筒后部温度 | 240 | ℃ | |
| 料筒中部温度 | 245 | ℃ | |
| 料筒前部温度 | 250 | ℃ | |
| 射嘴温度 | 250 | ℃ | |
| 加工（熔体）温度 | 250到275 | ℃ | |
| 模具温度 | 60到100 | ℃ | |
| Screw Speed | < 15 | m/min | |
| 备注 1solution 0,005 g/ml Phenole/1,2 Dichlorbenzol 1:1 |
|||
