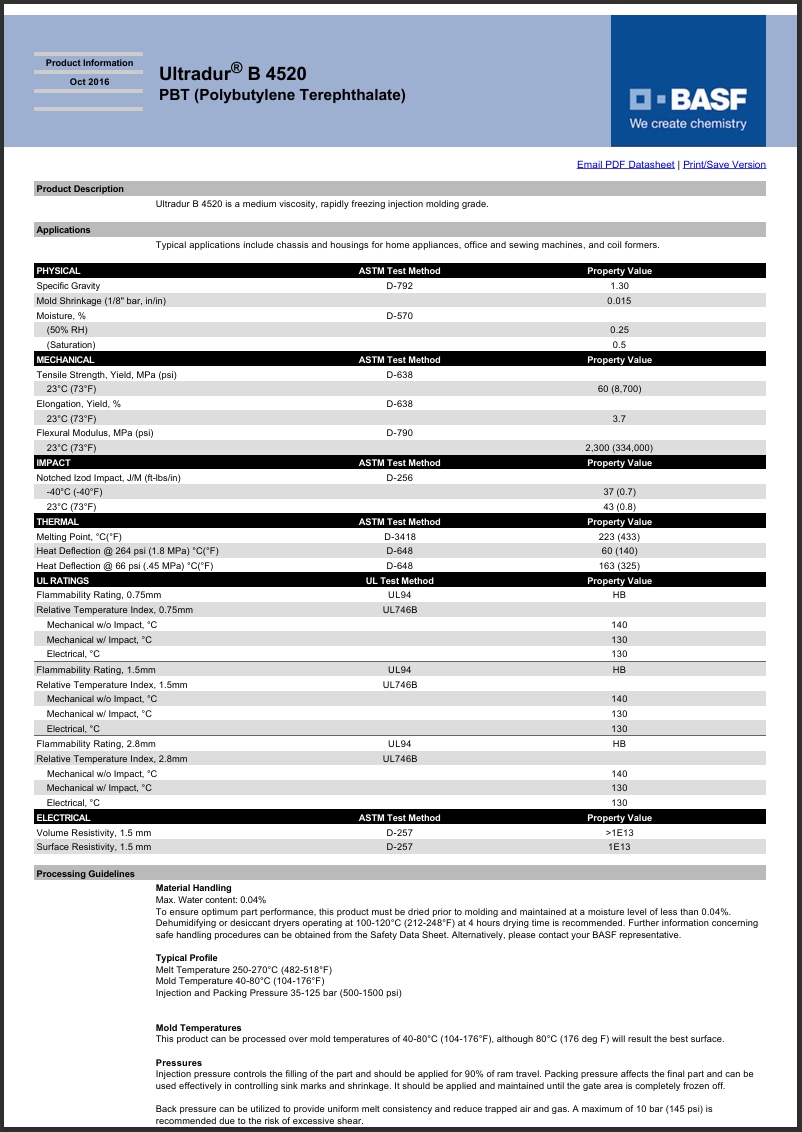

Ultradur® B 4520
聚丁烯对苯二甲酸酯(PBT)
德国巴斯夫-BASF Corporation
产品说明:
Ultradur B 4520 is a medium viscosity, rapidly freezing injection molding grade.
Applications
Typical applications include chassis and housings for home appliances, office and sewing machines, and coil formers.
ul证书号：E41871-233795，E36632-531673
材料特性：中等粘度
材料用途：家电部件，商务设备，外壳
加工方法：自然色粒子注射成型
供货地区：亚太地区，北美洲，欧洲
中国代理：苏州希普能工程塑料
Ultradur® B 4520巴斯夫中文加工参数表
| 物理性能 | 额定值 | 单位制 | 测试方法 |
| 密度/比重 | 1.30 | g/cm³ | ASTM D792,ISO 1183 |
| 熔融体积流量（MVR）(250℃/2.16kg) | 19 | cm³/10min | ISO 1133 |
| 收缩率-流动(3.18 mm) | 1.5 | % | |
| 吸水率 | |||
| 饱和 | 0.50 | % | ASTM D570 |
| 饱和,23℃ | 0.50 | % | ISO 62 |
| 平衡,50% RH | 0.25 | % | ASTM D570 |
| 平衡,23℃,50% RH | 0.25 | % | ISO 62 |
| Viscosity Number (Reduced Viscosity) | 130.0 | ml/g | ISO 1628 |
| 机械性能 | 额定值 | 单位制 | 测试方法 |
| 拉伸模量(23℃) | 2500 | MPa | ISO 527-1 |
| 抗张强度 | |||
| 屈服,23℃ | 60.0 | MPa | ASTM D638,ISO 527-2 |
| 屈服,-40℃ | 94.0 | MPa | ISO 527-2 |
| 屈服,80℃ | 22.0 | MPa | ISO 527-2 |
| 屈服,120℃ | 18.0 | MPa | ISO 527-2 |
| 伸长率(屈服,23℃) | 3.7 | % | ASTM D638,ISO 527-2 |
| 标称拉伸断裂应变(23℃) | > 50 | % | ISO 527-2 |
| 拉伸蠕变模量 | ISO 899-1 | ||
| 1 hr | 1800 | MPa | |
| 1000 hr | 1200 | MPa | |
| 弯曲模量 | |||
| 23℃ | 2300 | MPa | ASTM D790 |
| 23℃ | 2400 | MPa | ISO 178 |
| 冲击性能 | 额定值 | 单位制 | 测试方法 |
| 简支梁缺口冲击强度 | ISO 179 | ||
| -30℃ | 3.0 | kJ/m² | |
| 23℃ | 6.0 | kJ/m² | |
| 简支梁无缺口冲击强度(23℃) | 无断裂 | ISO 179 | |
| 悬壁梁缺口冲击强度 | ASTM D256 | ||
| -40℃ | 37 | J/m | |
| 23℃ | 43 | J/m | |
| 热性能 | 额定值 | 单位制 | 测试方法 |
| 载荷下热变形温度 | |||
| 0.45 MPa,未退火 | 163 | ℃ | ASTM D648 |
| 0.45 MPa,未退火 | 165 | ℃ | ISO 75-2/B |
| 1.8 MPa,未退火 | 60.0 | ℃ | ASTM D648,ISO 75-2/A |
| 熔融峰值温度 | 223 | ℃ | ASTM D3418,ISO 3146 |
| 线形热膨胀系数 - 流动 | 1.5E-4 | cm/cm/℃ | |
| RTI Elec | UL 746B | ||
| 0.75 mm | 130 | ℃ | |
| 1.5 mm | 130 | ℃ | |
| 2.8 mm | 130 | ℃ | |
| RTI Imp | UL 746B | ||
| 0.75 mm | 130 | ℃ | |
| 1.5 mm | 130 | ℃ | |
| 2.8 mm | 130 | ℃ | |
| RTI | UL 746B | ||
| 0.75 mm | 140 | ℃ | |
| 1.5 mm | 140 | ℃ | |
| 2.8 mm | 140 | ℃ | |
| 电气性能 | 额定值 | 单位制 | 测试方法 |
| 表面电阻率 | |||
| 1.50 mm | 1.0E+13 | ohms | ASTM D257 |
| -- | 1.0E+13 | ohms | IEC 60093 |
| 体积电阻率 | |||
| 1.50 mm | > 1.0E+15 | ohms·cm | ASTM D257 |
| -- | > 1.0E+15 | ohms·cm | IEC 60093 |
| 介电常数 | IEC 60250 | ||
| 100 Hz | 3.40 | ||
| 1 MHz | 3.30 | ||
| 耗散因数 | IEC 60250 | ||
| 100 Hz | 2.0E-3 | ||
| 1 MHz | 0.020 | ||
| 漏电起痕指数 | 550 | V | IEC 60112 |
| 可燃性 | 额定值 | 单位制 | 测试方法 |
| UL 阻燃等级 | UL 94 | ||
| 0.75 mm | HB | ||
| 1.5 mm | HB | ||
| 2.8 mm | HB | ||
| 注射 | 额定值 | 单位制 | |
| 干燥温度 | 100到120 | ℃ | |
| 干燥时间 | 4.0 | hr | |
| 建议的最大水分含量 | 0.040 | % | |
| 加工（熔体）温度 | 250到270 | ℃ | |
| 模具温度 | 40到80 | ℃ | |
| 注塑压力 | 3.50到12.5 | MPa | |
| 注射速度 | 快速 | ||
| 背压 | < 1.00 | MPa | |
