Ultradur® LUX B 4520
聚丁烯对苯二甲酸酯(PBT)PBT
德国巴斯夫-BASF Corporation
产品说明:
Injection molding grade with very high transmission for laser light in the wavelength range of 800 to 1100 nm. Suitable for manufacturing technical parts, e.g. covers that are welded to a housing by laser transmission welding
材料特性：可激光焊接
加工方法：粒子注射成型
供货地区：欧洲
中国代理：苏州希普能工程塑料

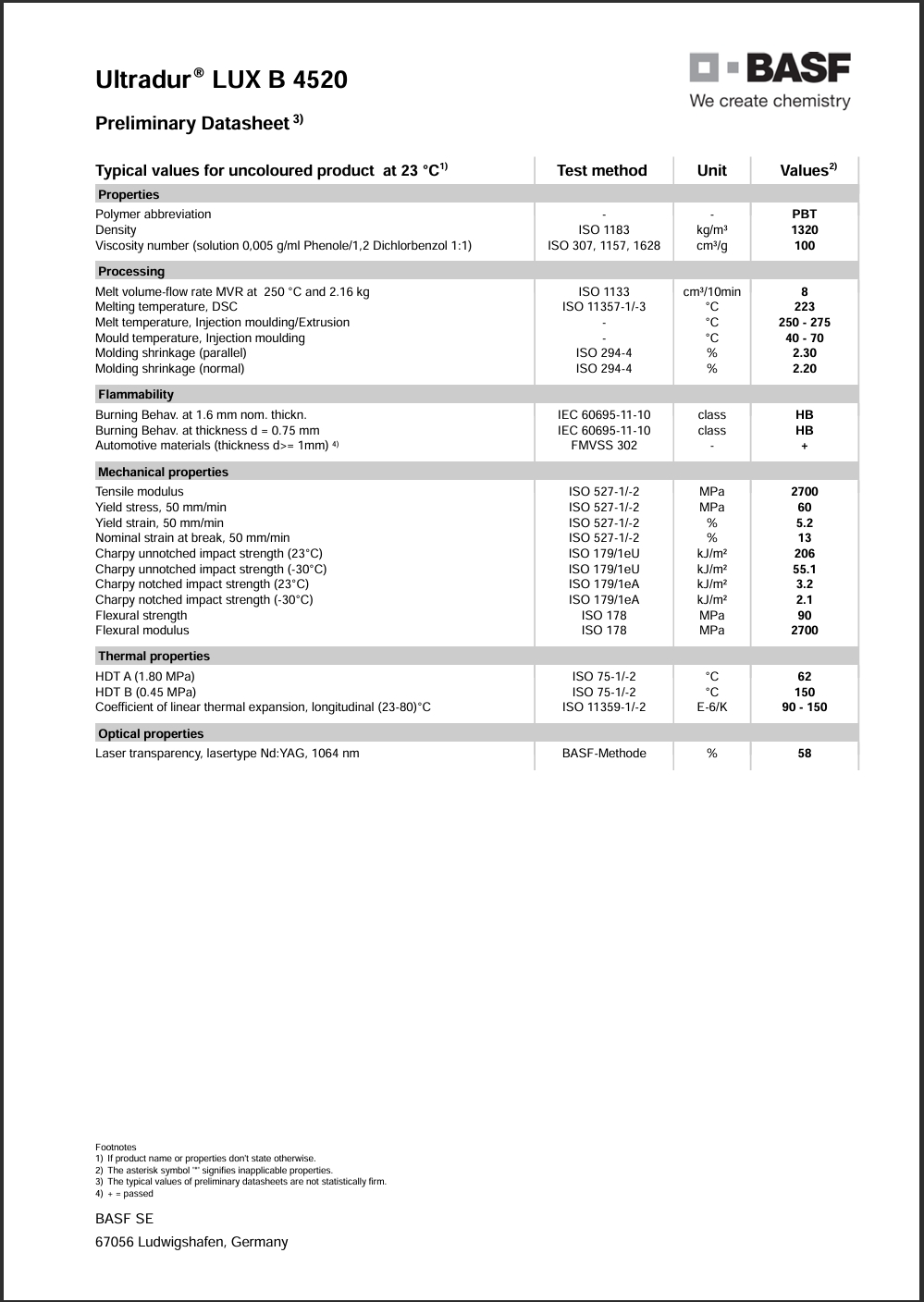

Ultradur® LUX B 4520巴斯夫中文加工参数表
| 物理性能 | 额定值 | 单位制 | 测试方法 |
| 密度 | 1.32 | g/cm³ | ISO 1183 |
| 表观密度 | 0.70 到 0.80 | g/cm³ | |
| 熔融体积流量（MVR）(250℃/2.16kg) | 8.0 | cm³/10min | ISO 1133 |
| 收缩率 | ISO 294-4 | ||
| 垂直 | 2.2 | % | |
| 流动 | 2.3 | % | |
| 粘数1 | 100 | cm³/g | ISO 307 |
| 机械性能 | 额定值 | 单位制 | 测试方法 |
| 拉伸模量 | 2700 | MPa | ISO 527-1 |
| 拉伸应力(屈服) | 60.0 | MPa | ISO 527-2/50 |
| 拉伸应变(屈服) | 5.2 | % | ISO 527-2/50 |
| 标称拉伸断裂应变 | 13 | % | ISO 527-2/50 |
| 弯曲模量 | 2700 | MPa | ISO 178 |
| 弯曲应力 | 90.0 | MPa | ISO 178 |
| 冲击性能 | 额定值 | 单位制 | 测试方法 |
| 简支梁缺口冲击强度 | ISO 179/1eA | ||
| -30℃ | 2.1 | kJ/m² | |
| 23℃ | 3.2 | kJ/m² | |
| 简支梁无缺口冲击强度 | ISO 179/1eU | ||
| -30℃ | 55 | kJ/m² | |
| 23℃ | 210 | kJ/m² | |
| 热性能 | 额定值 | 单位制 | 测试方法 |
| 载荷下热变形温度 | |||
| 0.45 MPa,未退火 | 150 | ℃ | ISO 75-2/B |
| 1.8 MPa,未退火 | 62.0 | ℃ | ISO 75-2/A |
| 熔融温度 | 223 | ℃ | ISO 11357-3 |
| 线形热膨胀系数 - 流动(23 到 80℃) | 9.0E-5到1.5E-4 | cm/cm/℃ | ISO 11359-2 |
| 可燃性 | 额定值 | 单位制 | 测试方法 |
| 可燃性等级 | IEC 60695-11-10,-20 | ||
| 0.75 mm | HB | ||
| 1.6 mm | HB | ||
| 注射 | 额定值 | 单位制 | |
| 加工（熔体）温度 | 250 到 275 | ℃ | |
| 模具温度 | 40 到 70 | ℃ | |
| 备注 1solution 0,005 g/ml Phenole/1,2 Dichlorbenzol 1:1 |
|||
