Grivory® GV-6H Black 9915
聚酰胺66+PA6I/X（尼龙66+尼龙6I/X）PA66+PA6I/X,GF60,M1H,C14-220
EMS-GRIVORY
产品说明:
Grivory® GV-6H Black 9915 是一种聚酰胺66+PA6I/X（尼龙66+尼龙6I/X）材料，含有的填充物为60%玻璃纤维增强材料。特性：耐热
ul黄卡号：E53898-243829
增强材料：玻璃纤维60%增强
材料特性：部分芳香族聚酰胺，耐热性良好
材料用途：电气/电子应用领域，电器用具，动力/其它工具，连接器，气动应用，汽车电子，汽车领域的应用，汽车内部零件，汽车外部零件，体育用品，液压应用，照明应用
加工方法：黑色粒子注射成型
中国代理：苏州希普能工程塑料
Grivory® GV-6H Black 9915 PA66+PA6I/X中文加工参数表
| 物理性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 密度 | 1.69 | -- | g/cm³ | ISO 1183 |
| 收缩率 | ISO 294-4 | |||
| 垂直 | 0.30 | -- | % | |
| 流动 | 0.050 | -- | % | |
| 吸水率 | ISO 62 | |||
| 饱和,23℃ | 3.5 | -- | % | |
| 平衡,23℃,50% RH | 1.2 | -- | % | |
| 机械性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 拉伸模量 | 22000 | 21000 | MPa | ISO 527-1/1 |
| 拉伸应力(断裂) | 260 | 240 | MPa | ISO 527-2/5 |
| 拉伸应变(断裂) | 2.0 | 2.0 | % | ISO 527-2/5 |
| 冲击性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 简支梁缺口冲击强度 | ISO 179/1eA | |||
| -30℃ | 13 | 13 | kJ/m² | |
| 23℃ | 14 | 14 | kJ/m² | |
| 简支梁无缺口冲击强度 | ISO 179/1eU | |||
| -30℃ | 80 | 80 | kJ/m² | |
| 23℃ | 80 | 80 | kJ/m² | |
| 硬度 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 球压硬度 | 315 | 290 | MPa | ISO 2039-1 |
| 热性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 载荷下热变形温度 | ||||
| 1.8 MPa,未退火 | 235 | -- | ℃ | ISO 75-2/A |
| 8.0 MPa,未退火 | 175 | -- | ℃ | ISO 75-2/C |
| 连续使用温度 | ||||
| --1 | < 110 | -- | ℃ | ISO 2578 |
| --2 | < 220 | -- | ℃ | 内部方法 |
| 溶融温度（DSC） | 260 | -- | ℃ | ISO 3146 |
| 线形热膨胀系数 | ISO 11359-2 | |||
| 流动:23到55℃ | 1.5E-5 | -- | cm/cm/℃ | |
| 垂直:23到55℃ | 9.0E-5 | -- | cm/cm/℃ | |
| 电气性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 表面电阻率 | -- | > 1.0E+15 | ohms | IEC 62631-3-2 |
| 体积电阻率 | > 1.0E+13 | > 1.0E+13 | ohms·m | IEC 62631-3-1 |
| 介电强度 | 33 | 33 | kV/mm | IEC 60243-1 |
| 漏电起痕指数 | -- | 600 | V | IEC 60112 |
| 可燃性 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| UL 阻燃等级(0.8mm) | HB | -- | UL 94 | |
| 注射 | 干燥 | 单位制 | ||
| 料斗温度 | < 80 | ℃ | ||
| 料筒后部温度 | < 260 | ℃ | ||
| 料筒中部温度 | < 270 | ℃ | ||
| 料筒前部温度 | < 275 | ℃ | ||
| 射嘴温度 | < 370 | ℃ | ||
| 加工（熔体）温度 | 270到300 | ℃ | ||
| 注射说明 Dew Point of the Dryer: -25℃ The drying conditions listed above are for a desiccant dryer. Vacuum Oven Drying Temperature: max. 100℃ Vacuum Oven Drying Time: 4 to 12 hr Flange Temperature: 80℃ 备注 1Long Term 2Short Term |
||||

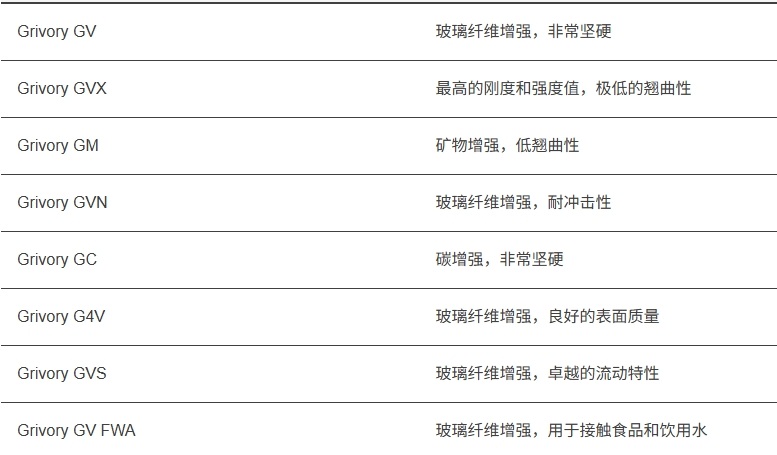

Grivory GV 经证实的金属替代材料
该产品系列材料基于带部分芳香族含量的半结晶聚酰胺。Grivory GV 以颗粒状供应，方便常规的市售设备和模具进行进一步注塑成型或挤出成型加工。
Grivory 用于制造具备以下特征的技术组件：
﹡较高的刚度和强度水平
﹡吸湿后特性值几乎无变化
﹡较低的吸湿性和吸水性
﹡良好的尺寸稳定性和低翘曲性
﹡典型聚酰胺的良好耐化学性
﹡良好的表面质量
﹡经济高效地进行生产
Grivory GVX 最高级别的金属替代
我们的金属称为 Grivory
凭借高性能聚合物 Grivory GV，EMS-GRIVORY 多年来一直是金属替代领域的市场领导者。现在，新材料 Grivory GVX 使我们更进一步。该新材料大大提高了机械特性，显著扩大了金属替代应用的范围。Grivory GVX 所提供的卓越性能在所有细节上均无可挑剔！
Grivory GVX 尤其具备以下特性：
﹡最高的刚度和强度值
﹡极低的翘曲性
﹡加工过程简单
Grivory HT 高温下的优异性能
Grivory® 是EMS-Grivory半结晶、半芳香族聚酰胺系列的商标名。Grivory HT 是以聚邻苯二甲酰胺（PPA）为基材的半结晶芳香族高性能产品。
EMS-GRIVORY 总部设于 Domat/Ems（瑞士），开发了其独有的创新制程，用于制造、聚合及合成 Grivory HT。公司调整了产能，以满足强劲的需求。EMS-GRIVORY 已成为世界领先的聚邻苯二甲酰胺供应商之一，在欧洲市场上处于领先地位。
EMS-GRIVORY 研发了高性能的 GRIVORY HT 系列。与其他聚酰胺相比，Grivory HT的主要特点是其在高温下具有良好的性能。这使得经济地生产具有优良机械性能、耐热性和耐化学性的注塑件成为可能。Grivory HT是一种理想的金属替代材料，为降低成本和重量以及节能提供了极好的机会。Grivory HT 在 140°C 工况下，在硬度和强度方面优于聚苯硫醚（PPS）和聚醚醚酮（PEEK）。
Grivory HT 的特性包括：
﹡高温条件下具有出色的刚度和强度
﹡耐化学品和耐热水性能好
﹡吸湿或吸水率低
﹡机械物理性能受吸水性影响小
﹡良好的尺寸稳定性,不易翘曲
﹡良好的表面质量
﹡产品具有高的成本效益
