DURACON® M25-34
聚甲醛 (POM) 共聚物
生产商：Polyplastics
Extrusion Molding For Extrusion

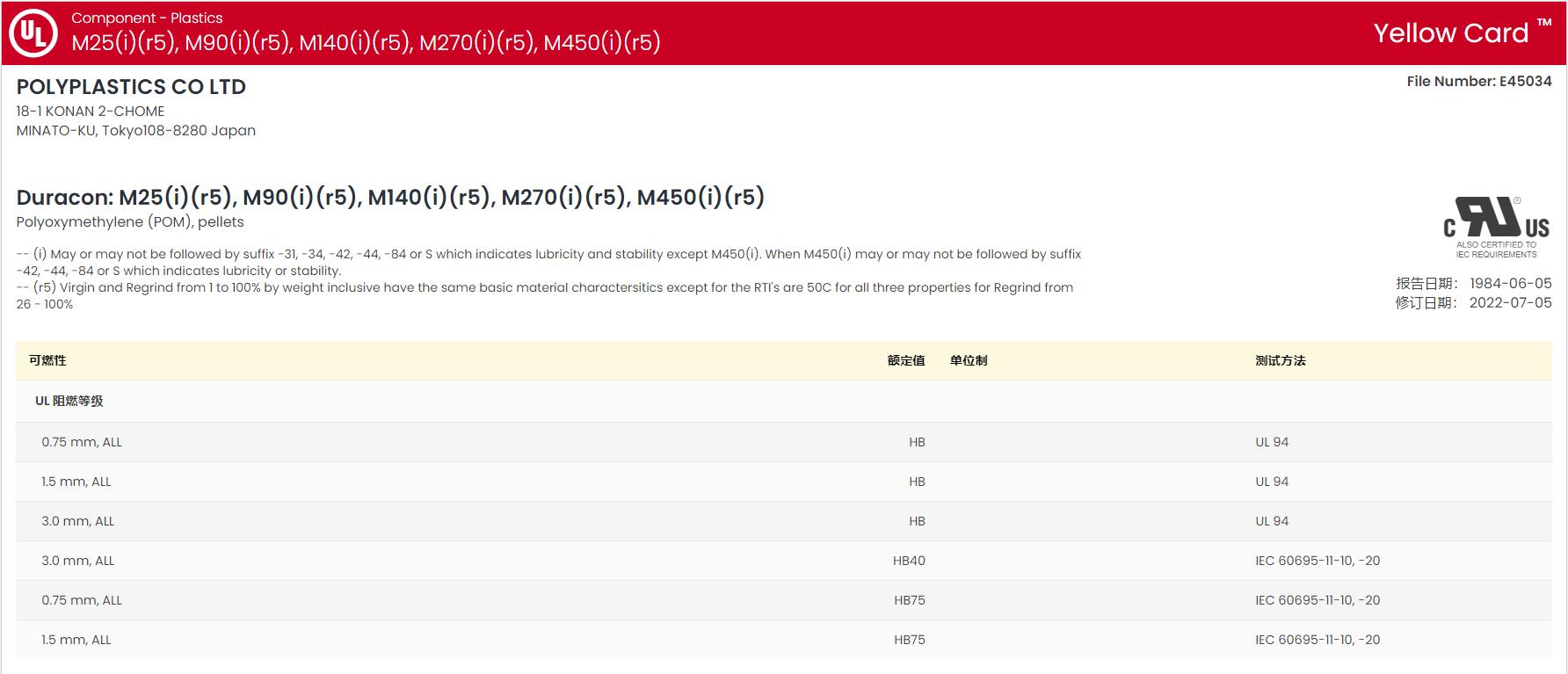

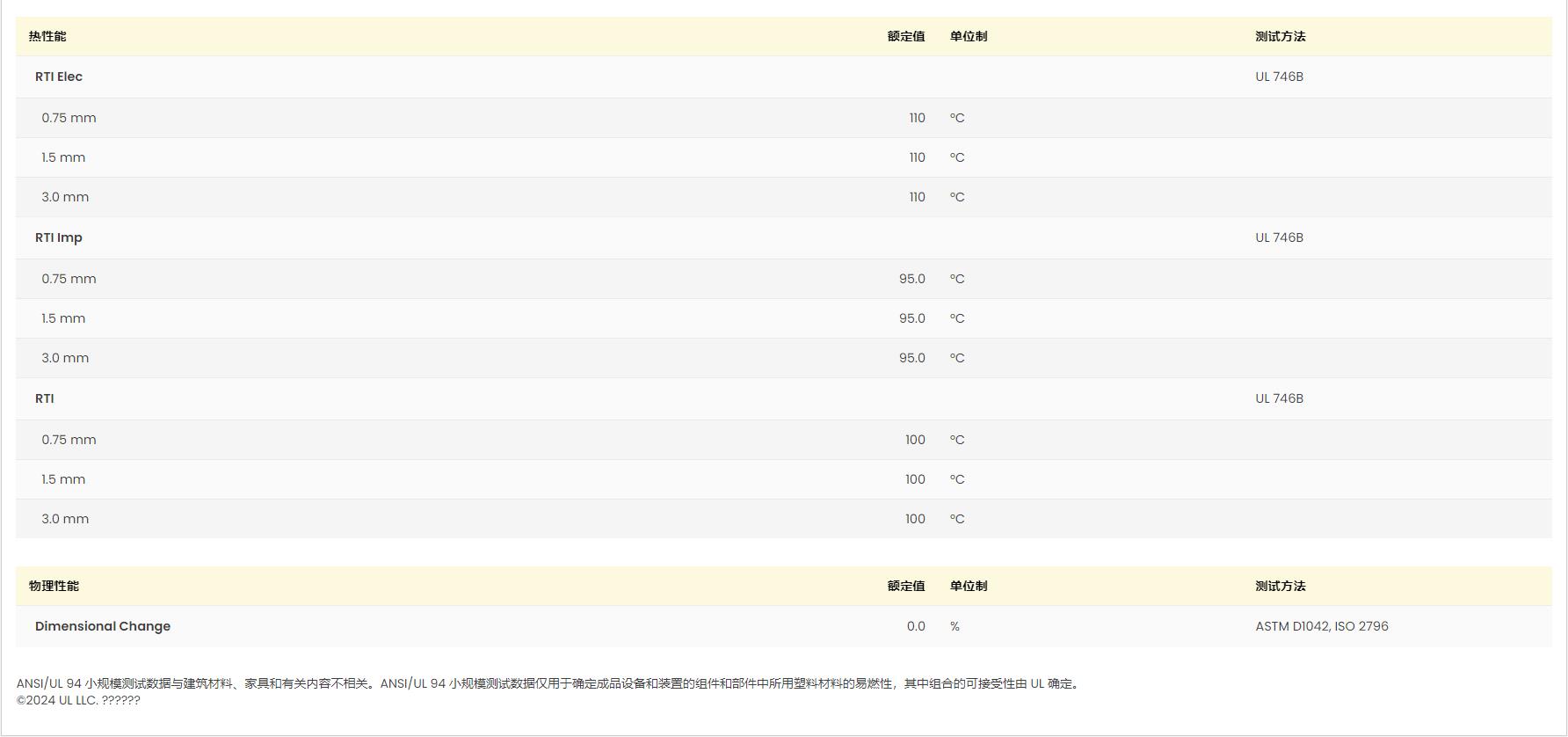

黄卡号码：E45034-235766
材料特性：共聚物
标识代码：POM
外观加工：粒子挤出注射成型
供货地区：北美洲、非洲和中东、拉丁美洲、欧洲、亚太地区
宝理代理：苏州希普能工程塑料
| 物理性能 | 额定值 | 单位制 | 测试方法 |
| 密度 | 1.41 | g/cm³ | ISO 1183 |
| 熔流率（熔体流动速率）(190℃/2.16kg) | 2.5 | g/10 min | ISO 1133 |
| 熔融体积流量（MVR）(190℃/2.16kg) | 2.2 | cm³/10min | ISO 1133 |
| 收缩率1 | ISO 294-4 | ||
| 垂直:2.00 mm | 2.3 | % | |
| 流动:2.00 mm | 2.7 | % | |
| 机械性能 | 额定值 | 单位制 | 测试方法 |
| 拉伸模量 | 2500 | MPa | ISO 527-1 |
| 拉伸应力 | 59.0 | MPa | ISO 527-2 |
| 标称拉伸断裂应变 | 40 | % | ISO 527-2 |
| 弯曲模量 | 2350 | MPa | ISO 178 |
| 弯曲应力 | 81.0 | MPa | ISO 178 |
| 冲击性能 | 额定值 | 单位制 | 测试方法 |
| 简支梁缺口冲击强度(23℃) | 8 | kJ/m² | ISO 179/1eA |
| 硬度 | 额定值 | 单位制 | 测试方法 |
| 洛氏硬度(M计秤) | 80 | ISO 2039-2 | |
| 热性能 | 额定值 | 单位制 | 测试方法 |
| 载荷下热变形温度(1.8 MPa,未退火) | 90.0 | ℃ | ISO 75-2/A |
| 线形热膨胀系数 | 内部方法 | ||
| 流动:23 到 55℃ | 1.2E-4 | cm/cm/℃ | |
| 垂直:23 到 55℃ | 1.2E-4 | cm/cm/℃ | |
| 电气性能 | 额定值 | 单位制 | 测试方法 |
| 介电强度(3.00mm) | 19 | kV/mm | IEC 60243-1 |
| 可燃性 | 额定值 | 单位制 | 测试方法 |
| UL 阻燃等级 | HB | UL 94 | |
| 补充信息 | 额定值 | 单位制 | 测试方法 |
| Color Number | CF2001 | ||
| 备注 160x60x2mmt, Cavity Pressure 60 Mpa |
|||
