DURACON® TW-31
聚甲醛 (POM) 共聚物 + PE (Acetal (POM) Copolymer+PE) >POM+PE-MD15<
日本宝理塑料-Polyplastics
产品说明:
High Sliding High Rigidity, Low Warpage

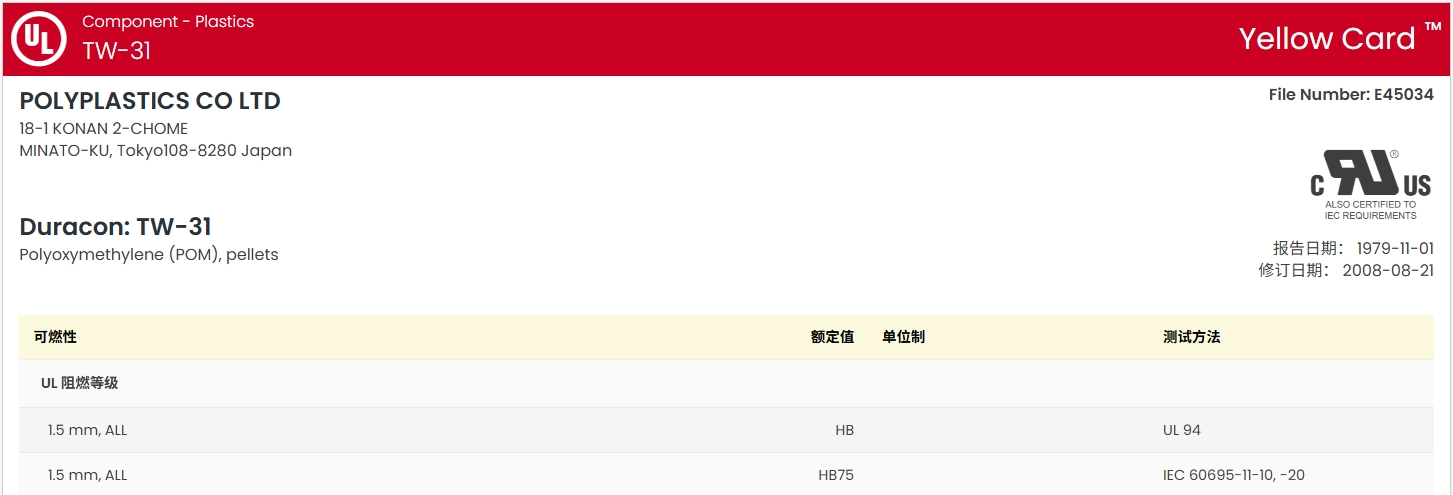

ul证书号:E45034-235817
材料特性:低摩擦系数,低翘曲,高刚性,共聚物
加工方法:粒子注射成型
供货地区:北美洲,非洲和中东,拉丁美洲,欧洲,亚太地区
中国代理:苏州希普能工程塑料
DURACON® TW-31 宝理POM中文加工参数表
物理性能 | 额定值 | 单位制 | 测试方法 |
密度 | 1.47 | g/cm³ | ISO 1183 |
熔流率(熔体流动速率)(190℃/2.16kg) | 6.0 | g/10 min | ISO 1133 |
熔融体积流量(MVR)(190℃/2.16kg) | 5.0 | cm³/10min | ISO 1133 |
收缩率1 | ISO 294-4 | ||
垂直:2.00 mm | 1.9 | % | |
流动:2.00 mm | 2.1 | % | |
吸水率(24 hr,23℃,1.00 mm) | 0.50 | % | ISO 62 |
机械性能 | 额定值 | 单位制 | 测试方法 |
拉伸模量 | 3750 | MPa | ISO 527-1 |
拉伸应力 | 47.0 | MPa | ISO 527-2 |
拉伸应变(断裂) | 10 | % | ISO 527-2 |
弯曲模量 | 3450 | MPa | ISO 178 |
弯曲应力 | 81.0 | MPa | ISO 178 |
摩擦系数 | JIS K7218 | ||
与钢-动态2 | 0.30 | ||
Dynamic3 | 0.22 | ||
磨损因数 | JIS K7218 | ||
0.98 MPa,0.30 m/sec4 | < 1.0 | 10^-8 mm³/N·m | |
0.98 MPa,0.30 m/sec5 | 200 | 10^-8 mm³/N·m | |
0.060 MPa,0.15 m/sec6 | 400 | 10^-8 mm³/N·m | |
0.060 MPa,0.15 m/sec7 | 600 | 10^-8 mm³/N·m | |
冲击性能 | 额定值 | 单位制 | 测试方法 |
简支梁缺口冲击强度(23℃) | 3.3 | kJ/m² | ISO 179/1eA |
硬度 | 额定值 | 单位制 | 测试方法 |
洛氏硬度(M计秤) | 68 | ISO 2039-2 | |

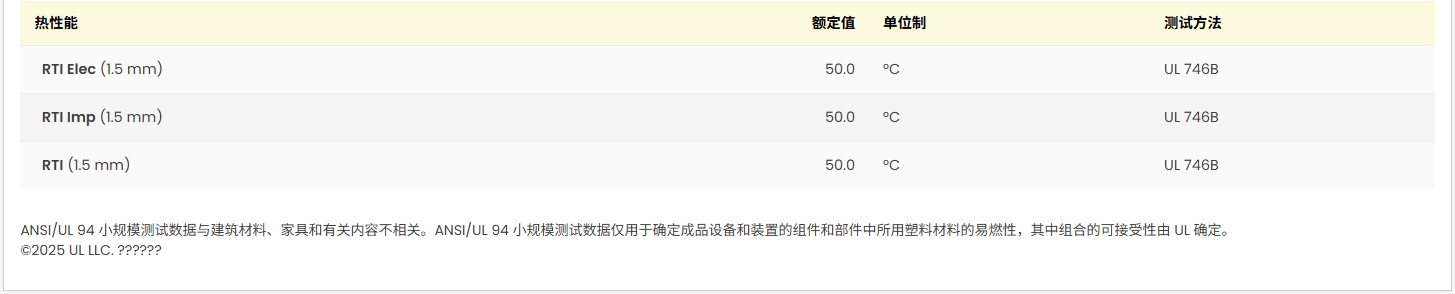

热性能 | 额定值 | 单位制 | 测试方法 |
载荷下热变形温度(1.8 MPa,未退火) | 90.0 | ℃ | ISO 75-2/A |
线形热膨胀系数 | 内部方法 | ||
流动:23到55℃ | 1.0E-4 | cm/cm/℃ | |
垂直:23到55℃ | 1.0E-4 | cm/cm/℃ | |
可燃性 | 额定值 | 单位制 | 测试方法 |
UL 阻燃等级 | HB | UL 94 | |
补充信息 | 额定值 | 单位制 | 测试方法 |
Color Number | CF2001 | ||
备注 160×60×2mmt,Cavity Pressure 60 MPa 20.98 MPa,30 cm/s 3vs M90-44,0.06 MPa,15 cm/s 4vs C-Steel,Steel Side 5vs C-Steel,Material Side 6vs M90-44,Material Side 7vs M90-44,M90-44 Side |
