TENAC™ LT804
聚甲醛（POM）均聚物 POM
Asahi Kasei Corporation - 旭化成工程塑料
产品说明:
TENAC™ LT804 是一种聚甲醛（POM）均聚物产品，TENAC™ LT804的应用领域包括工程/工业配件、汽车行业、通用。特性：高粘度、耐磨、润滑。
ul黄卡号：E48285-240850
含添加剂：润滑剂
材料特性：低摩擦系数，耐磨损良好，润滑
材料用途：齿轮，工程配件，外壳
中国代理：苏州希普能工程塑料
TENAC™ LT804 POM中文加工参数表
| 物理性能 | 额定值 | 单位制 | 测试方法 |
| 密度/比重 | 1.42 | g/cm³ | ASTM D792,ISO 1183 |
| 熔流率（熔体流动速率）(190℃/2.16kg) | 12 | g/10 min | ISO 1133 |
| 收缩率-流动 | 1.8到2.2 | % | 内部方法 |
| 吸水率(24 hr,23℃,50% RH) | 0.20 | % | ASTM D570 |
| 机械性能 | 额定值 | 单位制 | 测试方法 |
| 拉伸模量 | 2900 | MPa | ISO 527-1 |
| 拉伸应力 | |||
| 屈服 | 68.0 | MPa | ISO 527-2 |
| -- | 67.0 | MPa | ASTM D638 |
| 伸长率(断裂) | 45 | % | ASTM D638 |
| 标称拉伸断裂应变 | 45 | % | ISO 527-2 |
| 弯曲模量 | |||
| -- | 2800 | MPa | ASTM D790 |
| -- | 2700 | MPa | ISO 178 |
| 弯曲强度 | 95.0 | MPa | ASTM D790 |
| 泰伯耐磨性 | 13.0 | mg | ASTM D1044 |
| 冲击性能 | 额定值 | 单位制 | 测试方法 |
| 简支梁缺口冲击强度 | 10 | kJ/m² | ISO 179 |
| 悬壁梁缺口冲击强度 | 85 | J/m | ASTM D256 |
| 硬度 | 额定值 | 单位制 | 测试方法 |
| 洛氏硬度 | ASTM D785 | ||
| M 级 | 92 | ||
| R 级 | 120 | ||
| 热性能 | 额定值 | 单位制 | 测试方法 |
| 载荷下热变形温度 | |||
| 0.45MPa,未退火 | 172 | ℃ | ASTM D648 |
| 0.45MPa,未退火 | 155 | ℃ | ISO 75-2/B |
| 1.8MPa,未退火 | 125 | ℃ | ASTM D648 |
| 1.8MPa,未退火 | 90.0 | ℃ | ISO 75-2/A |
| 线形热膨胀系数-流动 | 1.0E-4 | cm/cm/℃ | ASTM D696,ISO 11359-2 |
| 电气性能 | 额定值 | 单位制 | 测试方法 |
| 介电强度 | 18 | kV/mm | ASTM D149 |
| 耐电弧性 | 250 | sec | ASTM D495 |
| 可燃性 | 额定值 | 单位制 | 测试方法 |
| UL 阻燃等级 | UL 94 | ||
| 0.75mm | HB | ||
| 1.5mm | HB | ||
| 注射 | 额定值 | 单位制 | |
| 干燥温度-真空干燥机 | 80到90 | ℃ | |
| 干燥时间-真空干燥机 | 3.0到4.0 | hr | |
| 加工（熔体）温度 | 190到210 | ℃ | |
| 模具温度 | > 60 | ℃ | |
什么是TENAC™ (铁耐克™)？
TENAC™ / TENAC™-C 是旭化成的聚缩醛 （POM） 树脂系列。
POM 代表聚甲醛，化学名称，但这些材料通常称为聚缩醛树脂。 POM 树脂是工程塑料，具有出色的滑动性能（摩擦和磨损特性）、韧性和疲劳性能。 POM树脂是结晶性热塑性树脂。
POM树脂有两种：仅由甲醛单体链组成的均聚物（(−CH 2 O−) n）和含有由三聚甲醛形成的氧乙烯单元的共聚物（(−CH 2 O−/−CH 2 CH 2 O−) n）。

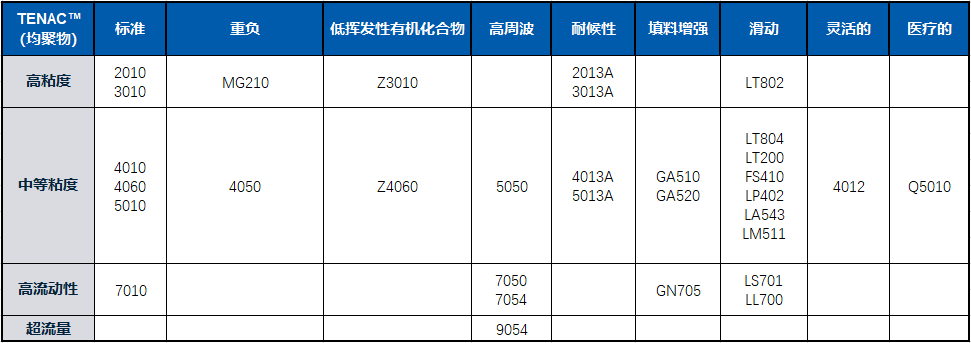

旭化成生产均聚物（TENAC™）和共聚物（TENAC™-C）POM 树脂。
