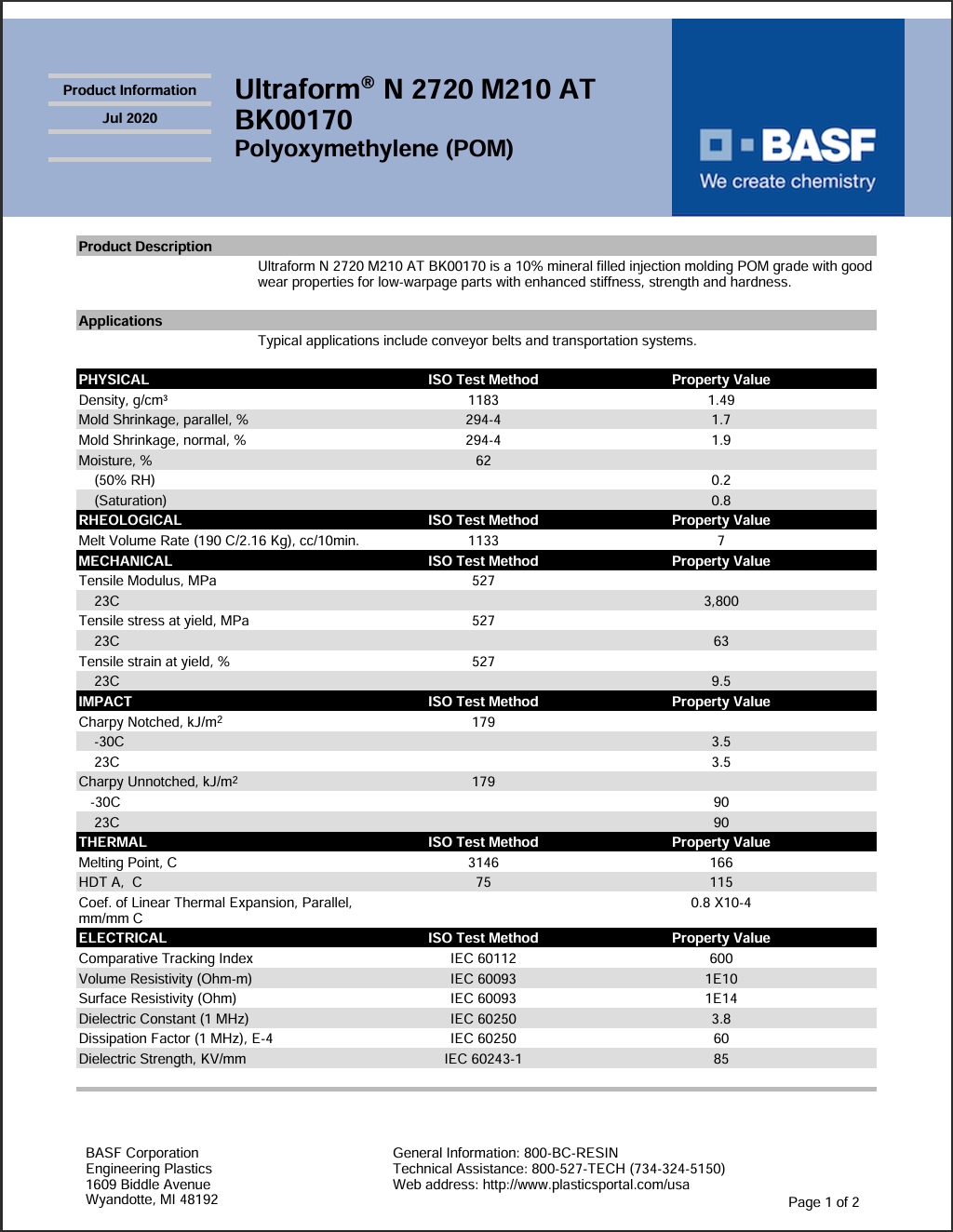

Ultraform® N 2720 M210 AT BK00170
聚甲醛 (POM) 共聚物POM-M
德国巴斯夫-BASF Corporation
产品说明:
Ultraform N 2720 M210 AT BK00170 is a 10% mineral filled injection molding POM grade with good wear properties for low-warpage parts with enhanced stiffness, strength and hardness.
Typical applications include conveyor belts and transportation systems.
增强材料：矿物10%填充
材料特性：共聚物，良好的强度，良好刚性，耐磨损良好，Good Hardness
材料用途：传送带修补
加工方法：黑色颗粒注射成型
供货地区：北美洲
中国代理：苏州希普能工程塑料
Ultraform® N 2720 M210 AT BK00170巴斯夫POM中文加工参数表
| 物理性能 | 额定值 | 单位制 | 测试方法 |
| 密度 | 1.49 | g/cm³ | ISO 1183 |
| 熔融体积流量（MVR）(190℃/2.16kg) | 7.0 | cm³/10min | ISO 1133 |
| 收缩率 | ISO 294-4 | ||
| 垂直 | 1.9 | % | |
| 流动 | 1.7 | % | |
| 吸水率 | ISO 62 | ||
| 饱和,23℃ | 0.80 | % | |
| 平衡,23℃,50% RH | 0.20 | % | |
| 机械性能 | 额定值 | 单位制 | 测试方法 |
| 拉伸模量(23℃) | 3800 | MPa | ISO 527-1 |
| 拉伸应力(屈服,23℃) | 63.0 | MPa | ISO 527-2 |
| 拉伸应变(屈服,23℃) | 9.5 | % | ISO 527-2 |
| 冲击性能 | 额定值 | 单位制 | 测试方法 |
| 简支梁缺口冲击强度 | ISO 179 | ||
| -30℃ | 3.5 | kJ/m² | |
| 23℃ | 3.5 | kJ/m² | |
| 简支梁无缺口冲击强度 | ISO 179 | ||
| -30℃ | 90 | kJ/m² | |
| 23℃ | 90 | kJ/m² | |
| 热性能 | 额定值 | 单位制 | 测试方法 |
| 载荷下热变形温度(1.8 MPa,未退火) | 115 | ℃ | ISO 75-2/A |
| 溶融温度（DSC） | 166 | ℃ | ISO 3146 |
| 线形热膨胀系数-流动 | 8.0E-5 | cm/cm/℃ | ISO 11359-2 |
| 电气性能 | 额定值 | 单位制 | 测试方法 |
| 表面电阻率 | 1.0E+14 | ohms | IEC 60093 |
| 体积电阻率 | 1.0E+12 | ohms·cm | IEC 60093 |
| 介电强度 | 85 | kV/mm | IEC 60243-1 |
| 介电常数(1MHz) | 3.80 | IEC 60250 | |
| 耗散因数(1MHz) | 6.0E-3 | IEC 60250 | |
| 漏电起痕指数(解决方案A) | 600 | V | IEC 60112 |
| 注射 | 额定值 | 单位制 | |
| 干燥温度 | 80到110 | ℃ | |
| 干燥时间 | 2.0到4.0 | hr | |
| 建议的最大水分含量 | 0.15 | % | |
| 加工（熔体）温度 | 190到230 | ℃ | |
| 模具温度 | 60到120 | ℃ | |
| 注塑压力 | 3.50到17.0 | MPa | |
