苏州希普能塑料有限公司

A O

首页 > 产品中心 > POM-聚甲醛赛钢料 导航图标

Ultraform N 2720 M63 AT 巴斯夫矿物增强POM

Ultraform N 2720 M63 AT 巴斯夫矿物增强POM

BASF Ultraform® N 2720 M63 AT 是巴斯夫公司的一款30%矿物增强注塑级聚甲醛 (POM),具有高刚度、强度和硬度。应用包括链节(链式输送机)、风扇叶轮和汽油泵零件。

现货报价:185 5121 3137 谭经理

Ultraform® N 2720 M63 AT
聚甲醛 (POM) 共聚物POM-M30
德国巴斯夫-BASF Corporation

产品说明:
Ultraform N 2720 M63 AT is a 30% mineral reinforced injection molding POM grade with high stiffness, strength and hardness.

Typical applications include chain links (chain conveyor), fan wheels and gasoline pump parts.

增强材料:矿物30%填充
材料特性:高刚性,高强度,硬度高
材料用途:泵件,车轮
加工方法:颗粒注射成型
供货地区:北美洲
中国代理:苏州希普能工程塑料

Ultraform® N 2720 M63 AT巴斯夫POM中文加工参数表
物理性能 额定值 单位制 测试方法
密度 1.65 g/cm³ ISO 1183
熔融体积流量(MVR)(190℃/2.16kg) 3.8 cm³/10min ISO 1133
收缩率     ISO 294-4
垂直 1.5 %
流动 1.2 %
吸水率     ISO 62
饱和,23℃ 0.90 %
平衡,23℃,50% RH 0.15 %
机械性能 额定值 单位制 测试方法
拉伸模量(23℃) 7000 MPa ISO 527-1
拉伸应力(屈服,23℃) 75.0 MPa ISO 527-2
拉伸应变(屈服,23℃) 5.0 % ISO 527-2
弯曲模量(23℃) 7000 MPa ISO 178
冲击性能 额定值 单位制 测试方法
简支梁缺口冲击强度     ISO 179
-30℃ 3.0 kJ/m²
23℃ 3.5 kJ/m²
简支梁无缺口冲击强度     ISO 179
-30℃ 55 kJ/m²
23℃ 55 kJ/m²
热性能 额定值 单位制 测试方法
载荷下热变形温度(1.8 MPa,未退火) 140 ISO 75-2/A
溶融温度(DSC) 167 ISO 3146
线形热膨胀系数-流动 4.5E-5 cm/cm/℃ ISO 11359-2
电气性能 额定值 单位制 测试方法
表面电阻率 1.0E+14 ohms IEC 60093
体积电阻率 1.0E+12 ohms·cm IEC 60093
介电强度 85 kV/mm IEC 60243-1
介电常数(1MHz) 4.20   IEC 60250
耗散因数(1MHz) 5.0E-3   IEC 60250
漏电起痕指数(解决方案A) 600 V IEC 60112
注射 额定值 单位制
干燥温度 80到110
干燥时间 2.0到4.0 hr
建议的最大水分含量 0.15 %
加工(熔体)温度 120到220
模具温度 60到120
注塑压力 3.50到17.0 MPa

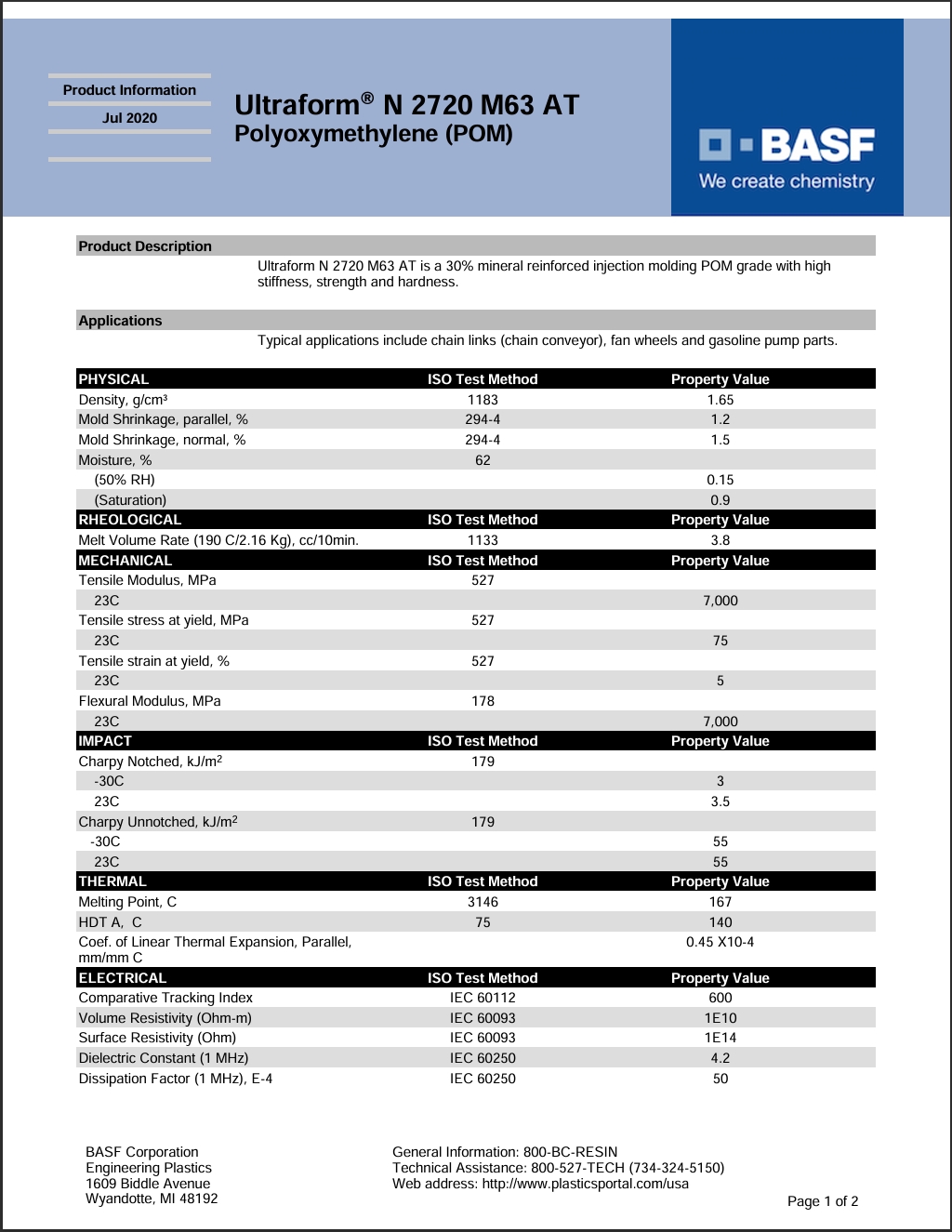

Ultraform® N 2720 M63 AT 英文参数表
