Ultraform® S 2320 FC Aqua UN
聚甲醛 (POM) 共聚物
德国巴斯夫-BASF Corporation
产品说明:
ULTRAFORM® S2320 FC AQUA UN is applicable for plastic parts, where the approvals of material for drinking water contact and direct food contact is a mandatory requirement.
材料特性：共聚物，食品接触的合规性
加工方法：颗粒注射成型
供货地区：欧洲，亚太地区
中国代理：苏州希普能工程塑料

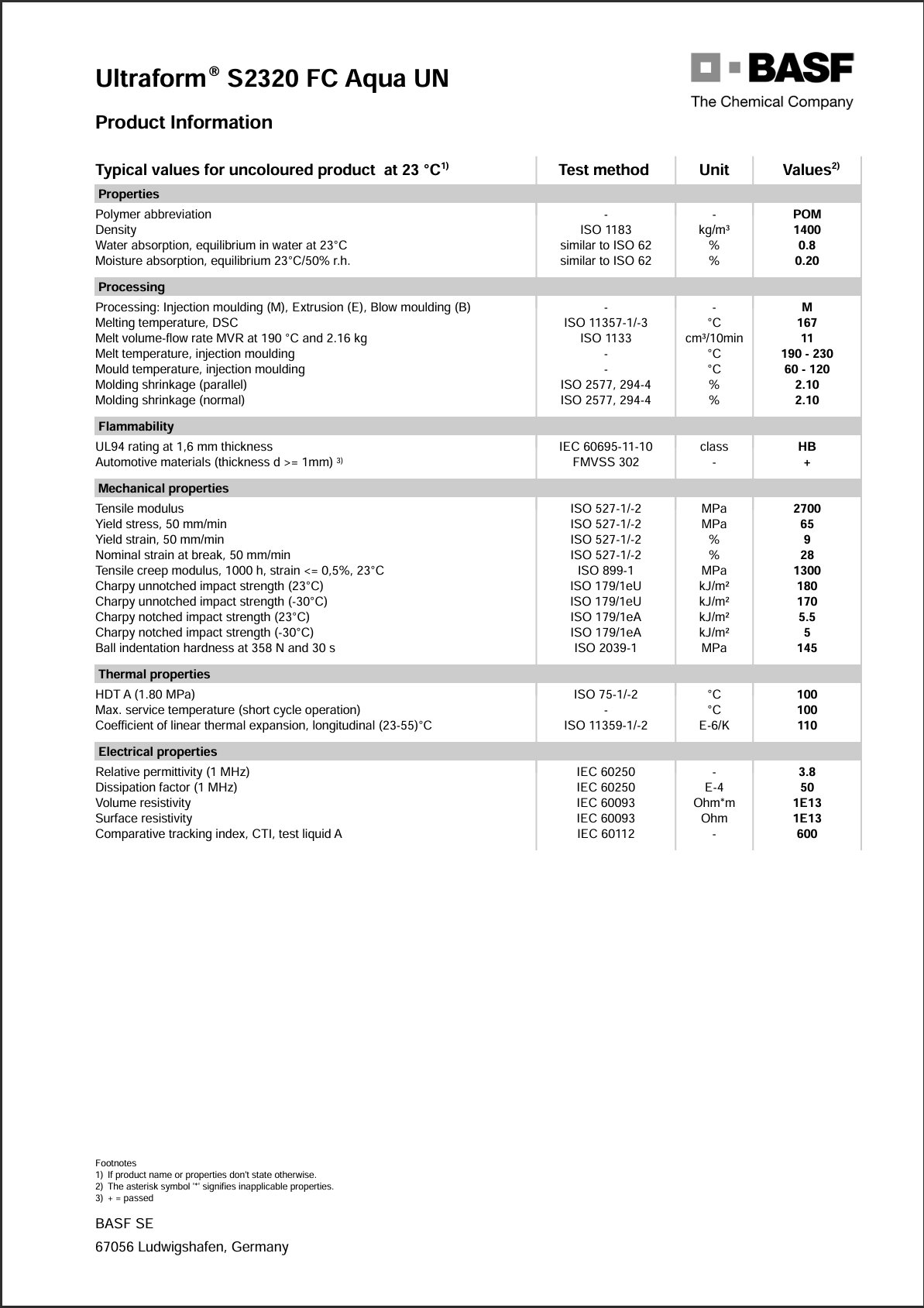

Ultraform® S 2320 FC Aqua UN巴斯夫POM中文加工参数表
| 物理性能 | 额定值 | 单位制 | 测试方法 |
| 密度 | 1.40 | g/cm³ | ISO 1183 |
| 表观密度 | 0.85 | g/cm³ | |
| 熔融体积流量（MVR）(190℃/2.16kg) | 11 | cm³/10min | ISO 1133 |
| 收缩率 | ISO 294-4 | ||
| 垂直 | 2.1 | % | |
| 流动 | 2.1 | % | |
| 吸水率 | ISO 62 | ||
| 饱和,23℃ | 0.80 | % | |
| 平衡,23℃,50% RH | 0.20 | % | |
| 机械性能 | 额定值 | 单位制 | 测试方法 |
| 拉伸模量 | 2700 | MPa | ISO 527-1 |
| 拉伸应力(屈服) | 65.0 | MPa | ISO 527-2/50 |
| 拉伸应变(屈服) | 9.0 | % | ISO 527-2/50 |
| 标称拉伸断裂应变 | 28 | % | ISO 527-2/50 |
| 拉伸蠕变模量1(1000 hr) | 1300 | MPa | ISO 899-1 |
| 冲击性能 | 额定值 | 单位制 | 测试方法 |
| 简支梁缺口冲击强度 | ISO 179/1eA | ||
| -30℃ | 5.0 | kJ/m² | |
| 23℃ | 5.5 | kJ/m² | |
| 简支梁无缺口冲击强度 | ISO 179/1eU | ||
| -30℃ | 170 | kJ/m² | |
| 23℃ | 180 | kJ/m² | |
| 硬度 | 额定值 | 单位制 | 测试方法 |
| 球压硬度(H358/30) | 145 | MPa | ISO 2039-1 |
| 热性能 | 额定值 | 单位制 | 测试方法 |
| 载荷下热变形温度(1.8 MPa,未退火) | 100 | ℃ | ISO 75-2/A |
| 熔融温度 | 167 | ℃ | ISO 11357-3 |
| 线形热膨胀系数-流动(23到55℃) | 1.1E-4 | cm/cm/℃ | ISO 11359-2 |
| 最高使用温度-short cycle operation | 100 | ℃ | |
| 电气性能 | 额定值 | 单位制 | 测试方法 |
| 表面电阻率 | 1.0E+13 | ohms | IEC 60093 |
| 体积电阻率 | 1.0E+15 | ohms·cm | IEC 60093 |
| 相对电容率(1MHz) | 3.80 | IEC 60250 | |
| 耗散因数(1MHz) | 5.0E-3 | IEC 60250 | |
| 漏电起痕指数(解决方案A) | 600 | V | IEC 60112 |
| 可燃性 | 额定值 | 单位制 | 测试方法 |
| 可燃性等级(1.6mm) | HB | IEC 60695-11-10,-20 | |
| 注射 | 额定值 | 单位制 | |
| 干燥温度 | 100 | ℃ | |
| 干燥时间 | 3.0 | hr | |
| 建议的最大水分含量 | 0.20 | % | |
| 料斗温度 | 200 | ℃ | |
| 料筒后部温度 | 200 | ℃ | |
| 料筒中部温度 | 200 | ℃ | |
| 料筒前部温度 | 200 | ℃ | |
| 射嘴温度 | 200 | ℃ | |
| 加工（熔体）温度 | 190到230 | ℃ | |
| 模具温度 | 60到120 | ℃ | |
| Residence Time | < 10.0 | min | |
| Screw Speed | < 18 | m/min | |
| 备注 1strain <= 0,5%,23℃ |
|||
