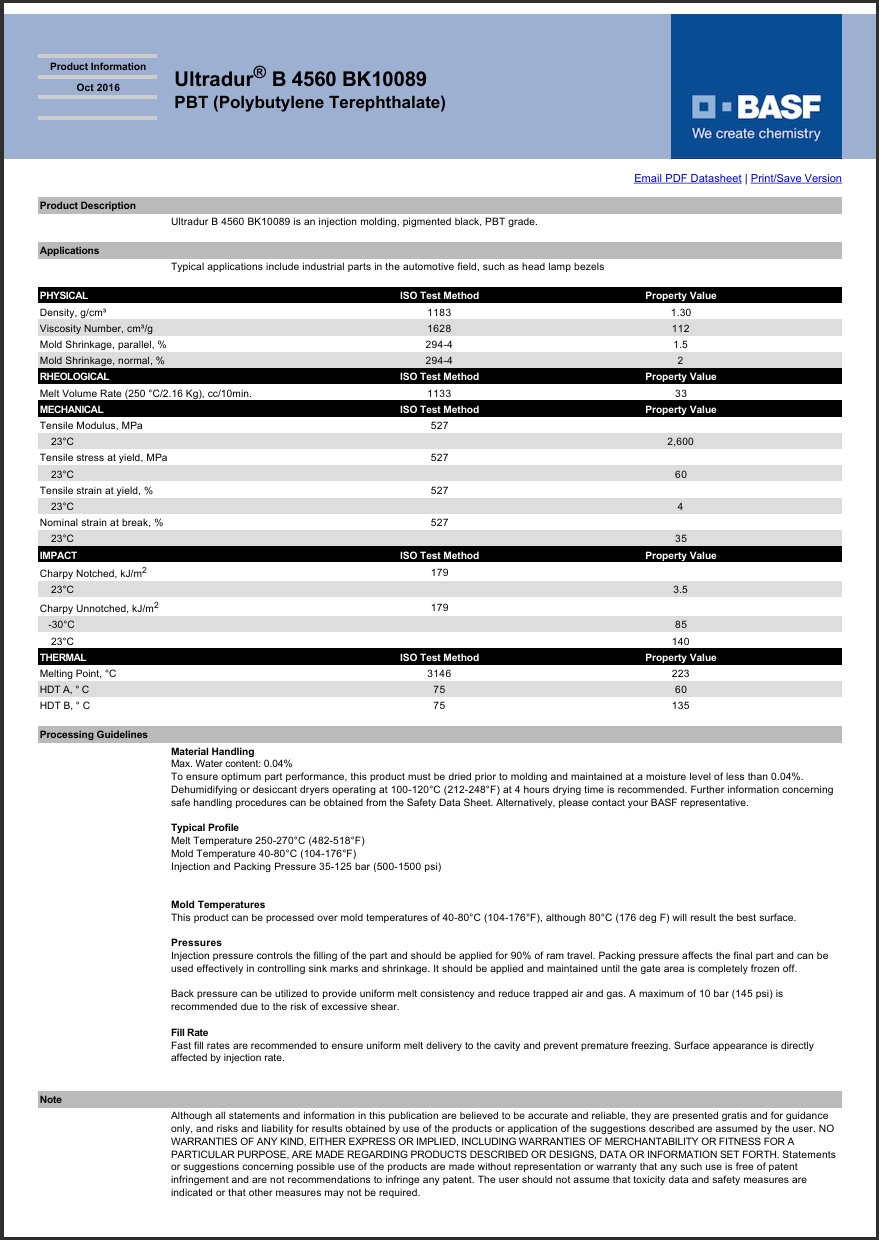

Ultradur® B 4560 BK10089
聚丁烯对苯二甲酸酯(PBT)
德国巴斯夫-BASF Corporation
产品说明:
Ultradur B 4560 BK10089 is an injection molding, pigmented black, PBT grade.
Applications
Typical applications include industrial parts in the automotive field, such as head lamp bezels
材料用途：工业部件，汽车领域的应用
加工方法：黑色粒子注射成型
供货地区：北美洲
中国代理：苏州希普能工程塑料
Ultradur® B 4560 BK10089巴斯夫中文加工参数表
| 物理性能 | 额定值 | 单位制 | 测试方法 |
| 密度 | 1.30 | g/cm³ | ISO 1183 |
| 熔融体积流量（MVR）(250℃/2.16kg) | 33 | cm³/10min | ISO 1133 |
| 收缩率 | ISO 294-4 | ||
| 流动 | 1.5 | % | |
| 垂直 | 2.0 | % | |
| Viscosity Number (Reduced Viscosity) | 112.0 | ml/g | ISO 1628 |
| 机械性能 | 额定值 | 单位制 | 测试方法 |
| 拉伸模量(23℃) | 2600 | MPa | ISO 527-1 |
| 拉伸应力(屈服,23℃) | 60.0 | MPa | ISO 527-2 |
| 拉伸应变(屈服,23℃) | 4.0 | % | ISO 527-2 |
| 标称拉伸断裂应变(23℃) | 35 | % | ISO 527-2 |
| 冲击性能 | 额定值 | 单位制 | 测试方法 |
| 简支梁缺口冲击强度(23℃) | 3.5 | kJ/m² | ISO 179 |
| 简支梁无缺口冲击强度 | ISO 179 | ||
| -30℃ | 85 | kJ/m² | |
| 23℃ | 140 | kJ/m² | |
| 热性能 | 额定值 | 单位制 | 测试方法 |
| 载荷下热变形温度 | |||
| 0.45 MPa,未退火 | 135 | ℃ | ISO 75-2/B |
| 1.8 MPa,未退火 | 60.0 | ℃ | ISO 75-2/A |
| 溶融温度（DSC） | 223 | ℃ | ISO 3146 |
| 注射 | 额定值 | 单位制 | |
| 干燥温度 | 100 到 120 | ℃ | |
| 干燥时间 | 4.0 | hr | |
| 建议的最大水分含量 | 0.040 | % | |
| 加工（熔体）温度 | 250 到 270 | ℃ | |
| 模具温度 | 40 到 80 | ℃ | |
| 注塑压力 | 3.50 到 12.5 | MPa | |
| 注射速度 | 快速 | ||
| 背压 | < 1.00 | MPa | |
