DURACON® SF-20
聚甲醛（POM）共聚物>POM-I<
日本宝理塑料-Polyplastics
产品说明:
High Impact, Flexible

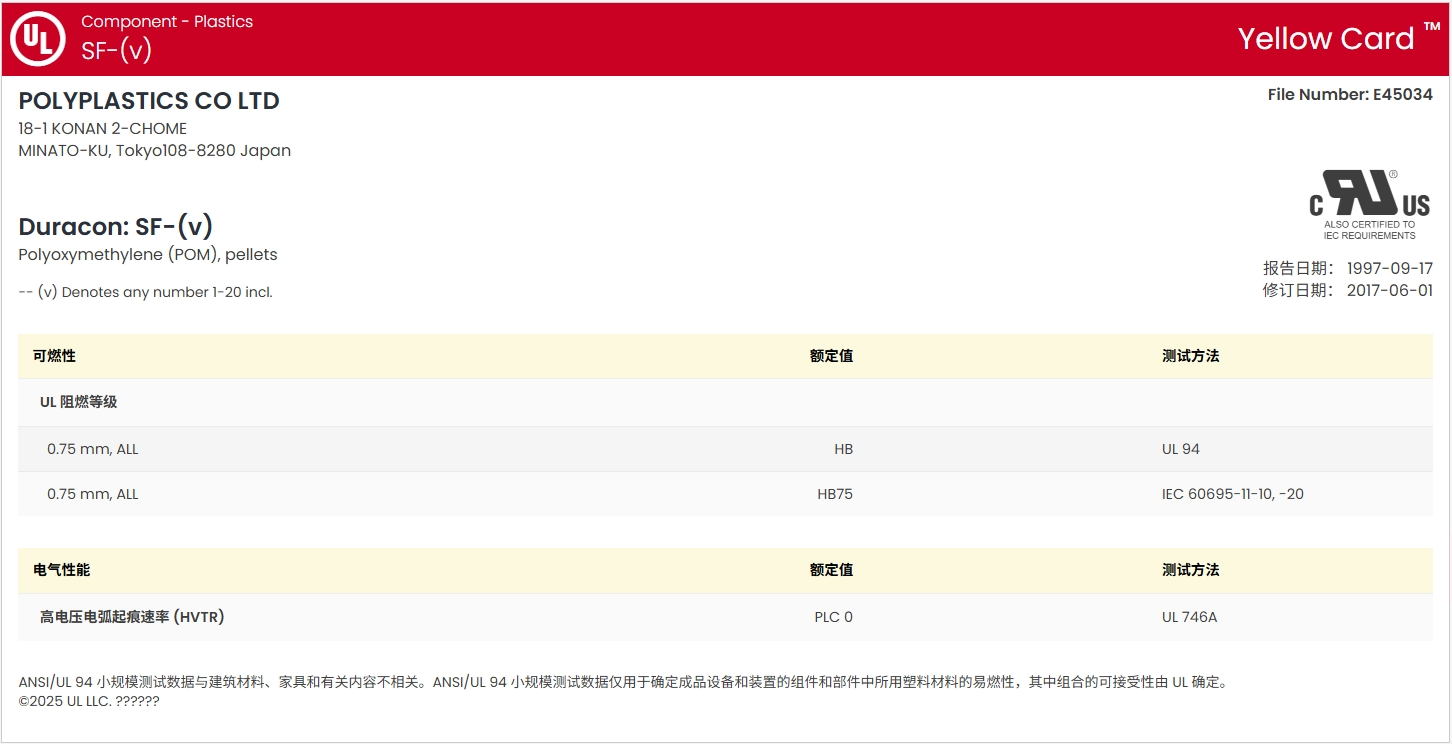

ul证书号：E45034-235795
材料特性：共聚物，高抗撞击，良好的柔韧性
加工方法：粒子注射成型
供货地区：北美洲，非洲和中东，拉丁美洲，欧洲，亚太地区
中国代理：苏州希普能工程塑料
DURACON® SF-20 宝理POM中文加工参数表
| 物理性能 | 额定值 | 单位制 | 测试方法 |
| 密度 | 1.28 | g/cm³ | ISO 1183 |
| 收缩率1 | ISO 294-4 | ||
| 垂直:2.00 mm | 1.9 | % | |
| 流动:2.00 mm | 2.3 | % | |
| 吸水率(24 hr,23℃,1.00 mm) | 0.70 | % | ISO 62 |
| 机械性能 | 额定值 | 单位制 | 测试方法 |
| 拉伸模量 | 1300 | MPa | ISO 527-1 |
| 拉伸应力 | 33.0 | MPa | ISO 527-2 |
| 标称拉伸断裂应变 | 140 | % | ISO 527-2 |
| 弯曲模量 | 1200 | MPa | ISO 178 |
| 弯曲应力 | 38.0 | MPa | ISO 178 |
| 摩擦系数 | JIS K7218 | ||
| 与钢-动态2 | 0.50 | ||
| Dynamic3 | 0.50 | ||
| 磨损因数 | JIS K7218 | ||
| 0.49 MPa,0.30 m/sec4 | < 1.0 | 10^-8 mm³/N·m | |
| 0.49 MPa,0.30 m/sec5 | 50 | 10^-8 mm³/N·m | |
| 0.060 MPa,0.15 m/sec6 | 500 | 10^-8 mm³/N·m | |
| 0.060 MPa,0.15 m/sec7 | 600 | 10^-8 mm³/N·m | |
| 冲击性能 | 额定值 | 单位制 | 测试方法 |
| 简支梁缺口冲击强度(23℃) | 20 | kJ/m² | ISO 179/1eA |
| 硬度 | 额定值 | 单位制 | 测试方法 |
| 洛氏硬度(M计秤) | 40 | ISO 2039-2 | |
| 热性能 | 额定值 | 单位制 | 测试方法 |
| 载荷下热变形温度(1.8 MPa,未退火) | 62.0 | ℃ | ISO 75-2/A |
| 线形热膨胀系数 | 内部方法 | ||
| 流动:23 到 55℃ | 1.4E-4 | cm/cm/℃ | |
| 垂直:23 到 55℃ | 1.4E-4 | cm/cm/℃ | |
| 电气性能 | 额定值 | 单位制 | 测试方法 |
| 表面电阻率 | 5.0E+14 | ohms | IEC 60093 |
| 体积电阻率 | 5.0E+13 | ohms·cm | IEC 60093 |
| 介电强度(3.00mm) | 18 | kV/mm | IEC 60243-1 |
| 可燃性 | 额定值 | 单位制 | 测试方法 |
| UL 阻燃等级 | HB | UL 94 | |
| 补充信息 | 额定值 | 单位制 | 测试方法 |
| Color Number | CF2001 | ||
| 备注 160x60x20mmt,Cavity Pressure 60 MPa 20.49 MPa,30 cm/s 3vs M90-44,0.06 MPa,15 cm/s 4vs C-Steel,Steel Side 5vs C-Steel,Material Side 6vs M90-44,M90-44 Side 7vs M90-44,Material Side |
|||
