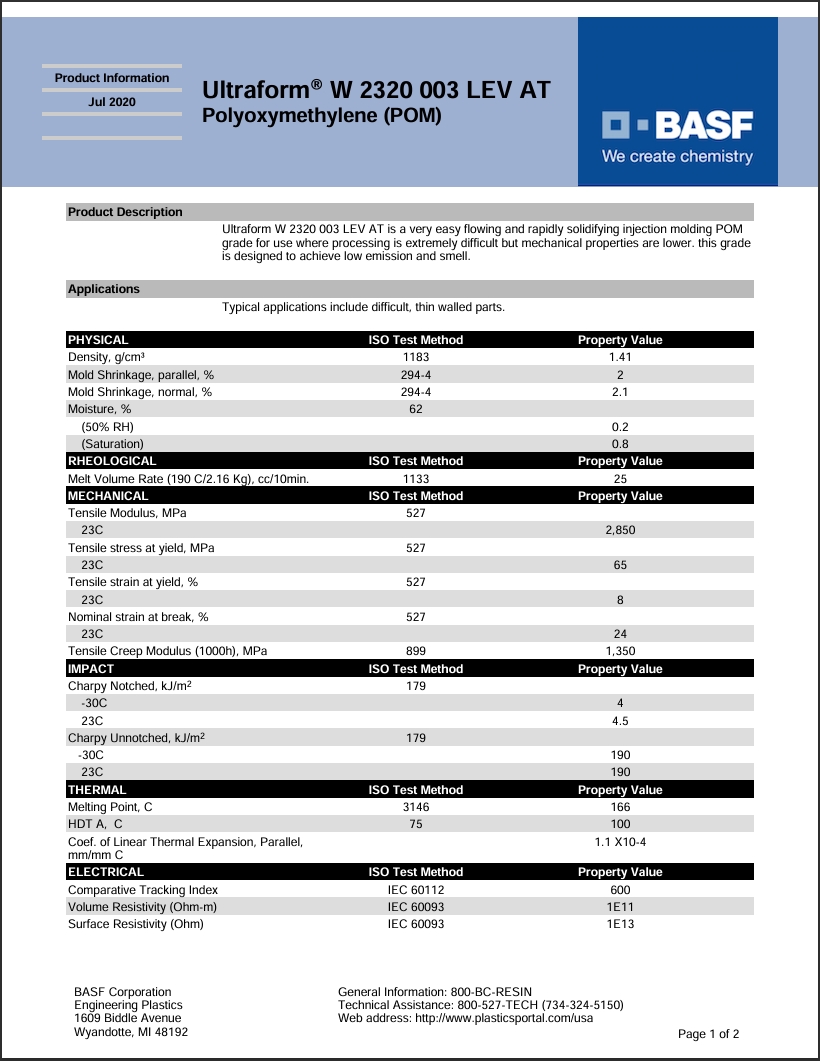

Ultraform® W 2320 003 LEV AT
聚甲醛 (POM) 共聚物
德国巴斯夫-BASF Corporation
产品说明:
Ultraform W 2320 003 LEV AT is a very easy flowing and rapidly solidifying injection molding POM grade for use where processing is extremely difficult but mechanical properties are lower. This grade is designed to achieve low emission and smell.
Typical applications include difficult, thin-walled parts.
材料特性：良好的流动性，低挥发
材料用途：薄壁部件
加工方法：颗粒注射成型
供货地区：北美洲
中国代理：苏州希普能工程塑料
Ultraform® W 2320 003 LEV AT巴斯夫POM中文加工参数表
| 物理性能 | 额定值 | 单位制 | 测试方法 |
| 密度 | 1.41 | g/cm³ | ISO 1183 |
| 熔融体积流量（MVR）(190℃/2.16 kg) | 25 | cm³/10min | ISO 1133 |
| 收缩率 | ISO 294-4 | ||
| 垂直 | 2.1 | % | |
| 流动 | 2.0 | % | |
| 吸水率 | ISO 62 | ||
| 饱和,23℃ | 0.80 | % | |
| 平衡,23℃,50% RH | 0.20 | % | |
| 机械性能 | 额定值 | 单位制 | 测试方法 |
| 拉伸模量(23℃) | 2850 | MPa | ISO 527-1 |
| 拉伸应力(屈服,23℃) | 65.0 | MPa | ISO 527-2 |
| 拉伸应变(屈服,23℃) | 8.0 | % | ISO 527-2 |
| 标称拉伸断裂应变(23℃) | 24 | % | ISO 527-2 |
| 拉伸蠕变模量(1000 hr) | 1350 | MPa | ISO 899-1 |
| 冲击性能 | 额定值 | 单位制 | 测试方法 |
| 简支梁缺口冲击强度 | ISO 179 | ||
| -30℃ | 4.0 | kJ/m² | |
| 23℃ | 4.5 | kJ/m² | |
| 简支梁无缺口冲击强度 | ISO 179 | ||
| -30℃ | 190 | kJ/m² | |
| 23℃ | 190 | kJ/m² | |
| 热性能 | 额定值 | 单位制 | 测试方法 |
| 载荷下热变形温度(1.8 MPa,未退火) | 100 | ℃ | ISO 75-2/A |
| 溶融温度（DSC） | 166 | ℃ | ISO 3146 |
| 线形热膨胀系数-流动 | 1.1E-4 | cm/cm/℃ | ISO 11359-2 |
| 电气性能 | 额定值 | 单位制 | 测试方法 |
| 表面电阻率 | 1.0E+13 | ohms | IEC 60093 |
| 体积电阻率 | 1.0E+13 | ohms·cm | IEC 60093 |
| 介电常数(1 MHz) | 3.80 | IEC 60250 | |
| 耗散因数(1 MHz) | 5.0E-3 | IEC 60250 | |
| 漏电起痕指数(解决方案 A) | 600 | V | IEC 60112 |

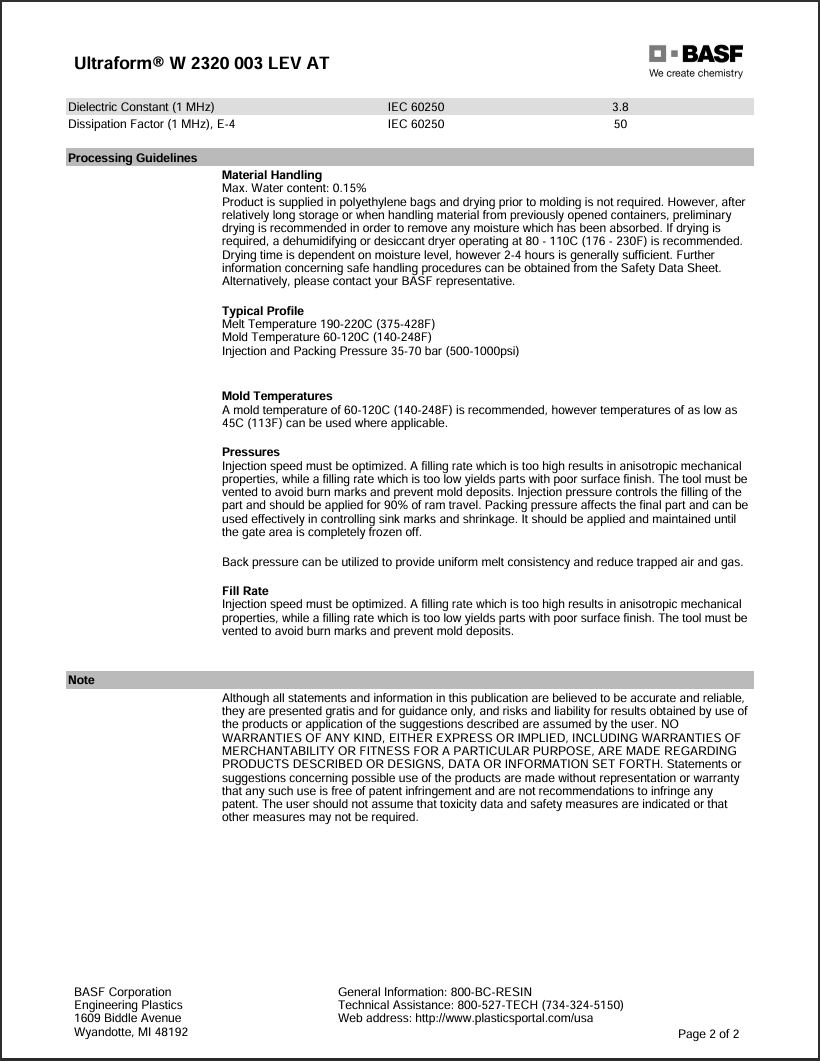

| 注射 | 额定值 | 单位制 | |
| 干燥温度 | 80到110 | ℃ | |
| 干燥时间 | 2.0到4.0 | hr | |
| 建议的最大水分含量 | 0.15 | % | |
| 加工（熔体）温度 | 190到220 | ℃ | |
| 模具温度 | 60到120 | ℃ | |
| 注塑压力 | 3.50到7.00 | MPa | |
