Ultradur® LUX B 4300 G4
聚丁烯对苯二甲酸酯(PBT)PBT-GF20
德国巴斯夫-BASF Corporation
产品说明:
Injection molding grade with 20% glass fiber reinforcement and very high transmission for laser light in the wavelength range of 800 to 1100 nm. Suitable for manufacturing technical parts, e.g. covers that are welded to a housing by laser transmission welding
增强材料：玻璃纤维20%增强
材料特性：可激光焊接
加工方法：粒子注射成型
供货地区：欧洲
中国代理：苏州希普能工程塑料

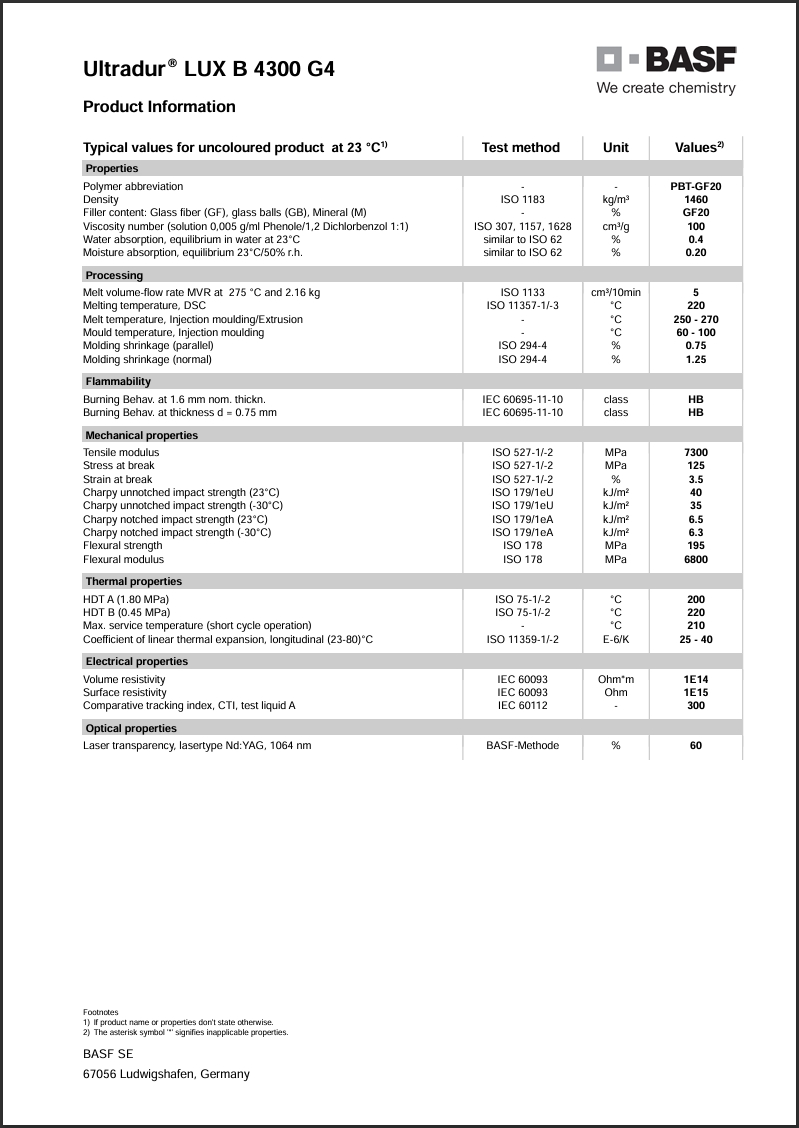

Ultradur® LUX B 4300 G4巴斯夫中文加工参数表
| 物理性能 | 额定值 | 单位制 | 测试方法 |
| 密度 | 1.46 | g/cm³ | ISO 1183 |
| 表观密度 | 0.70 到 0.80 | g/cm³ | |
| 熔融体积流量（MVR）(275℃/2.16kg) | 5.0 | cm³/10min | ISO 1133 |
| 收缩率 | ISO 294-4 | ||
| 垂直 | 1.3 | % | |
| 流动 | 0.75 | % | |
| 吸水率 | ISO 62 | ||
| 饱和,23℃ | 0.40 | % | |
| 平衡,23℃,50% RH | 0.20 | % | |
| 粘数1 | 100 | cm³/g | ISO 307 |
| 机械性能 | 额定值 | 单位制 | 测试方法 |
| 拉伸模量 | 7300 | MPa | ISO 527-1 |
| 拉伸应力(断裂) | 125 | MPa | ISO 527-2 |
| 拉伸应变(断裂) | 3.5 | % | ISO 527-2 |
| 弯曲模量 | 6800 | MPa | ISO 178 |
| 弯曲应力 | 195 | MPa | ISO 178 |
| 冲击性能 | 额定值 | 单位制 | 测试方法 |
| 简支梁缺口冲击强度 | ISO 179/1eA | ||
| -30℃ | 6.3 | kJ/m² | |
| 23℃ | 6.5 | kJ/m² | |
| 简支梁无缺口冲击强度 | ISO 179/1eU | ||
| -30℃ | 35 | kJ/m² | |
| 23℃ | 40 | kJ/m² | |
| 热性能 | 额定值 | 单位制 | 测试方法 |
| 载荷下热变形温度 | |||
| 0.45 MPa,未退火 | 220 | ℃ | ISO 75-2/B |
| 1.8 MPa,未退火 | 200 | ℃ | ISO 75-2/A |
| 熔融温度 | 220 | ℃ | ISO 11357-3 |
| 线形热膨胀系数-流动(23 到 80℃) | 2.5E-5 到 4.0E-5 | cm/cm/℃ | ISO 11359-2 |
| 最高使用温度-short cycle operation | 210 | ℃ | |
| 电气性能 | 额定值 | 单位制 | 测试方法 |
| 表面电阻率 | 1.0E+15 | ohms | IEC 60093 |
| 体积电阻率 | 1.0E+16 | ohms·cm | IEC 60093 |
| 漏电起痕指数(解决方案A) | 300 | V | IEC 60112 |
| 可燃性 | 额定值 | 单位制 | 测试方法 |
| 可燃性等级 | IEC 60695-11-10,-20 | ||
| 0.75 mm | HB | ||
| 1.6 mm | HB | ||
| 注射 | 额定值 | 单位制 | |
| 加工（熔体）温度 | 250 到 270 | ℃ | |
| 模具温度 | 60 到 100 | ℃ | |
| 备注 1solution 0,005 g/ml Phenole/1,2 Dichlorbenzol 1:1 |
|||
