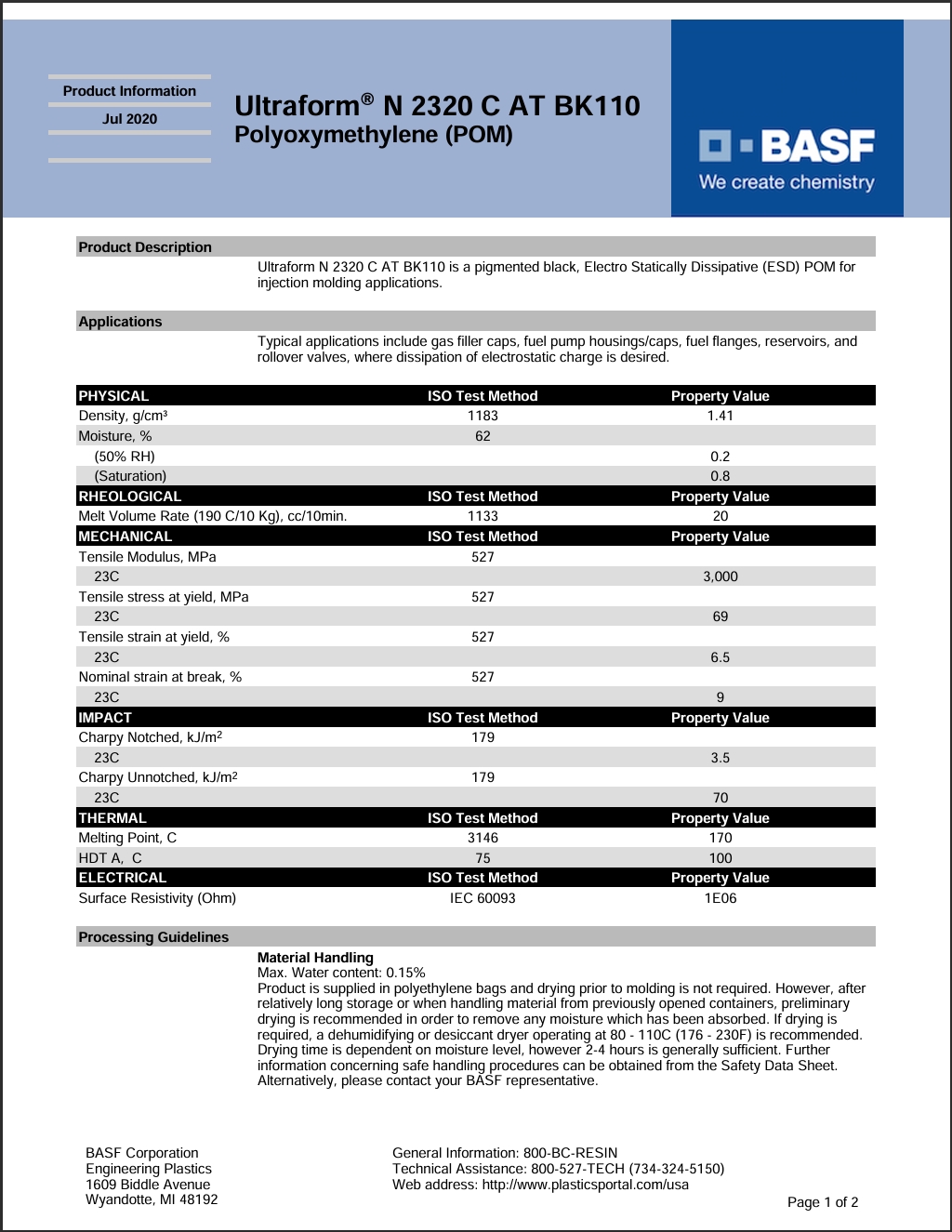

Ultraform® N 2320 C AT BK110
聚甲醛（POM）共聚物
德国巴斯夫-BASF Corporation
产品说明:
Ultraform N 2320 C AT BK110 is a pigmented black, Electro Statically Dissipative (ESD) POM for injection molding applications.
Typical applications include gas filler caps, fuel pump housings/caps, fuel flanges, reservoirs, and rollover valves, where dissipation of electrostatic charge is desired.
材料特性：静电放电保护
材料用途：阀门/阀门部件，护罩，外壳
加工方法：黑色粒子注射成型
供货地区：北美洲
中国代理：苏州希普能工程塑料
Ultraform® N 2320 C AT BK110巴斯夫POM中文加工参数表
| 物理性能 | 额定值 | 单位制 | 测试方法 |
| 密度 | 1.41 | g/cm³ | ISO 1183 |
| 熔融体积流量（MVR）(190°C/10.0kg) | 20 | cm³/10min | ISO 1133 |
| 吸水率 | ISO 62 | ||
| 饱和,23°C | 0.80 | % | |
| 平衡,23°C,50% RH | 0.20 | % | |
| 机械性能 | 额定值 | 单位制 | 测试方法 |
| 拉伸模量(23°C) | 3000 | MPa | ISO 527-1 |
| 拉伸应力(屈服,23°C) | 69.0 | MPa | ISO 527-2 |
| 拉伸应变(屈服,23°C) | 6.5 | % | ISO 527-2 |
| 标称拉伸断裂应变(23°C) | 9.0 | % | ISO 527-2 |
| 冲击性能 | 额定值 | 单位制 | 测试方法 |
| 简支梁缺口冲击强度(23°C) | 3.5 | kJ/m² | ISO 179 |
| 简支梁无缺口冲击强度(23°C) | 70 | kJ/m² | ISO 179 |
| 热性能 | 额定值 | 单位制 | 测试方法 |
| 载荷下热变形温度(1.8 MPa,未退火) | 100 | °C | ISO 75-2/A |
| 溶融温度（DSC） | 170 | °C | ISO 3146 |
| 电气性能 | 额定值 | 单位制 | 测试方法 |
| 表面电阻率 | 1.0E+6 | ohms | IEC 60093 |
| 注射 | 额定值 | 单位制 | |
| 干燥温度 | 80到110 | °C | |
| 干燥时间 | 2.0到4.0 | hr | |
| 建议的最大水分含量 | 0.15 | % | |
| 加工（熔体）温度 | 190到220 | °C | |
| 模具温度 | 60到120 | °C | |
| 注塑压力 | 3.50到7.00 | MPa | |
