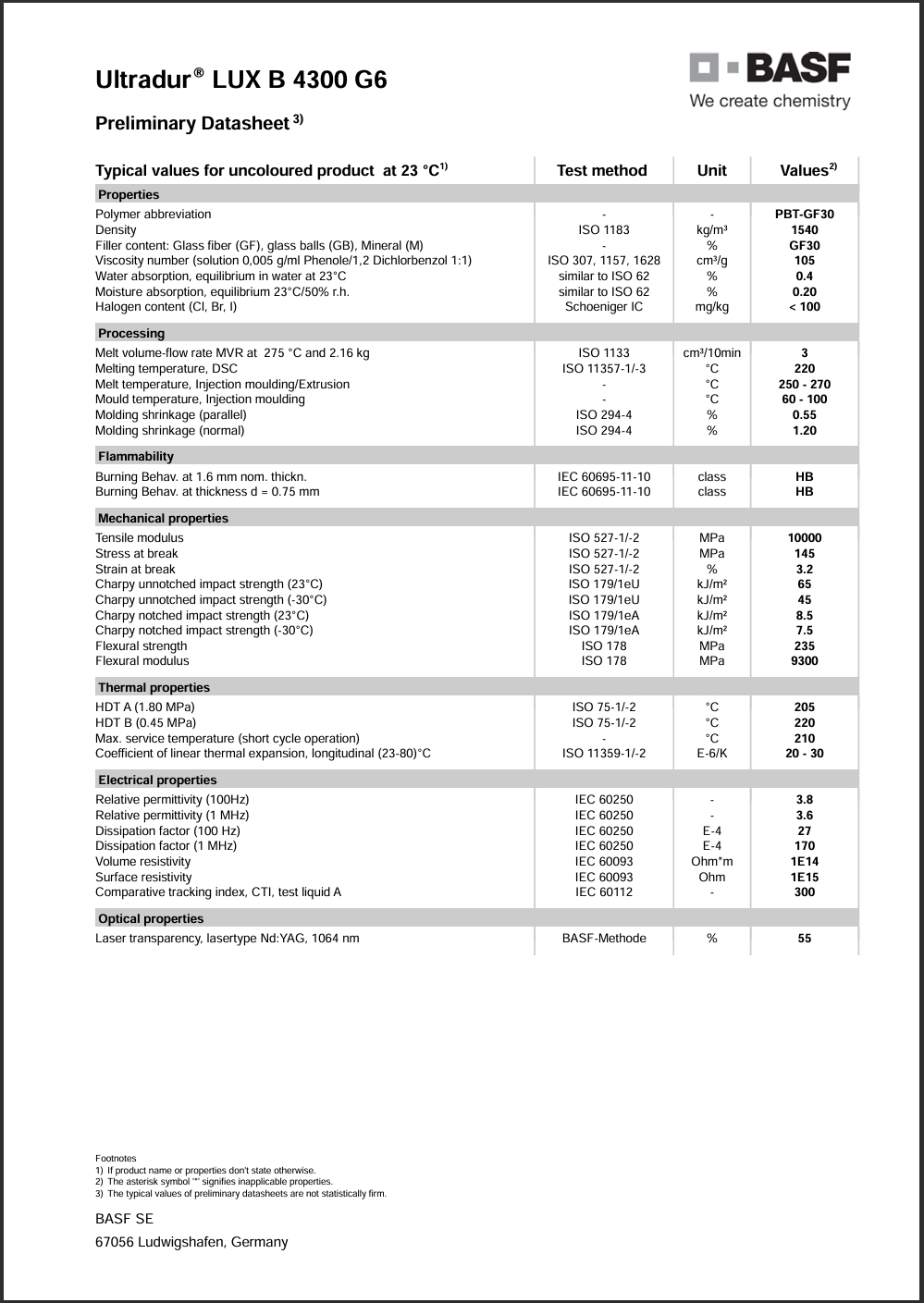

Ultradur® LUX B 4300 G6
聚丁烯对苯二甲酸酯(PBT)PBT-GF30
德国巴斯夫-BASF Corporation
产品说明:
Injection molding grade with 30% glass fiber reinforcement and very high transmission for laser light in the wavelength range of 800 to 1100 nm. Suitable for manufacturing technical parts, e.g. covers that are welded to a housing by laser transmission welding
ul证书号：E41871-233778
增强材料：玻璃纤维30%增强
材料特性：可激光焊接
加工方法：粒子注射成型
供货地区：欧洲
中国代理：苏州希普能工程塑料
Ultradur® LUX B 4300 G6巴斯夫中文加工参数表
| 物理性能 | 额定值 | 单位制 | 测试方法 |
| 密度 | 1.54 | g/cm³ | ISO 1183 |
| 表观密度 | 0.70 到 0.80 | g/cm³ | |
| 熔融体积流量（MVR）(275℃/2.16kg) | 3.0 | cm³/10min | ISO 1133 |
| 收缩率 | ISO 294-4 | ||
| 垂直 | 1.2 | % | |
| 流动 | 0.55 | % | |
| 吸水率 | ISO 62 | ||
| 饱和,23℃ | 0.40 | % | |
| 平衡,23℃,50% RH | 0.20 | % | |
| 粘数1 | 105 | cm³/g | ISO 307 |
| 机械性能 | 额定值 | 单位制 | 测试方法 |
| 拉伸模量 | 10000 | MPa | ISO 527-1 |
| 拉伸应力(断裂) | 145 | MPa | ISO 527-2 |
| 拉伸应变(断裂) | 3.2 | % | ISO 527-2 |
| 弯曲模量 | 9300 | MPa | ISO 178 |
| 弯曲应力 | 235 | MPa | ISO 178 |
| 冲击性能 | 额定值 | 单位制 | 测试方法 |
| 简支梁缺口冲击强度 | ISO 179/1eA | ||
| -30℃ | 7.5 | kJ/m² | |
| 23℃ | 8.5 | kJ/m² | |
| 简支梁无缺口冲击强度 | ISO 179/1eU | ||
| -30℃ | 45 | kJ/m² | |
| 23℃ | 65 | kJ/m² | |
| 热性能 | 额定值 | 单位制 | 测试方法 |
| 载荷下热变形温度 | |||
| 0.45 MPa,未退火 | 220 | ℃ | ISO 75-2/B |
| 1.8 MPa,未退火 | 205 | ℃ | ISO 75-2/A |
| 熔融温度 | 220 | ℃ | ISO 11357-3 |
| 线形热膨胀系数-流动(23 到 80℃) | 2.0E-5 到 3.0E-5 | cm/cm/℃ | ISO 11359-2 |
| 最高使用温度-short cycle operation | 210 | ℃ | |
| 电气性能 | 额定值 | 单位制 | 测试方法 |
| 表面电阻率 | 1.0E+15 | ohms | IEC 60093 |
| 体积电阻率 | 1.0E+16 | ohms·cm | IEC 60093 |
| 相对电容率 | IEC 60250 | ||
| 100 Hz | 3.80 | ||
| 1 MHz | 3.60 | ||
| 耗散因数 | IEC 60250 | ||
| 100 Hz | 2.7E-3 | ||
| 1 MHz | 0.017 | ||
| 漏电起痕指数(解决方案A) | 300 | V | IEC 60112 |
| 可燃性 | 额定值 | 单位制 | 测试方法 |
| 可燃性等级 | IEC 60695-11-10,-20 | ||
| 0.75 mm | HB | ||
| 1.6 mm | HB | ||
| Halogen Content | < 100 | mg/kg | 内部方法 |
| 注射 | 额定值 | 单位制 | |
| 加工（熔体）温度 | 250 到 270 | ℃ | |
| 模具温度 | 60 到 100 | ℃ | |
| 备注 1solution 0,005 g/ml Phenole/1,2 Dichlorbenzol 1:1 |
|||
